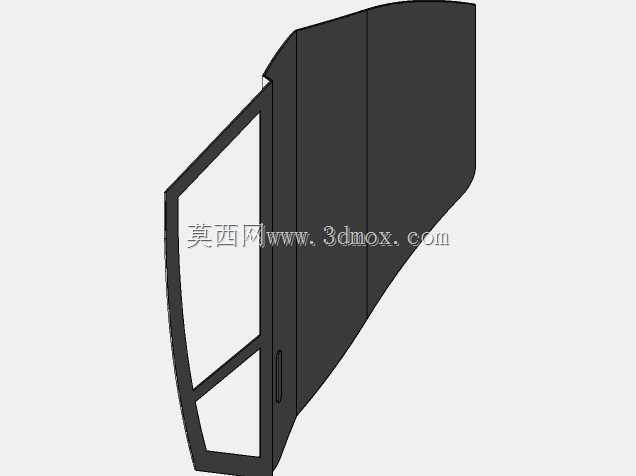

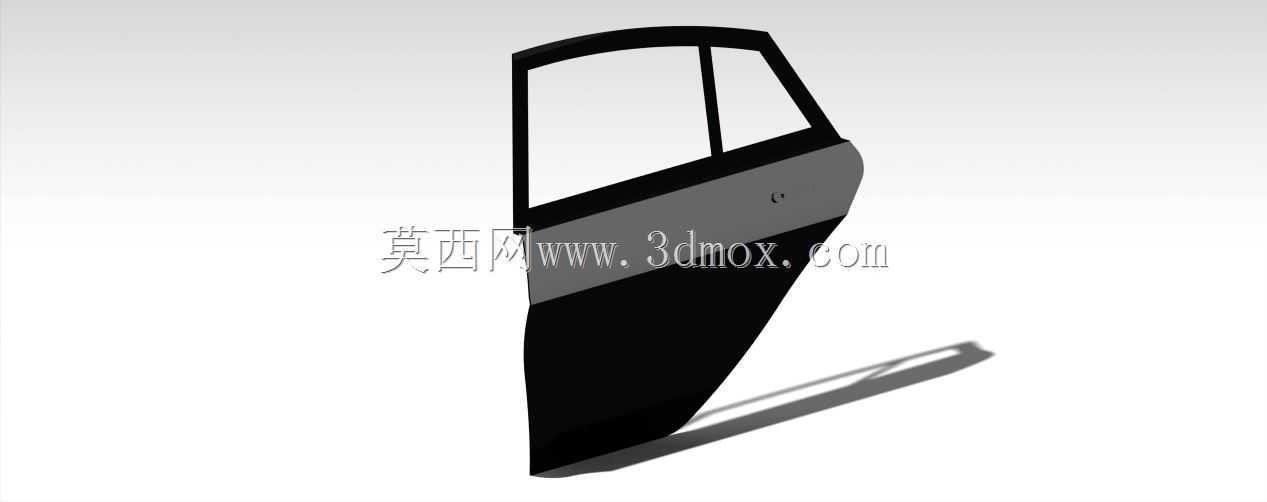

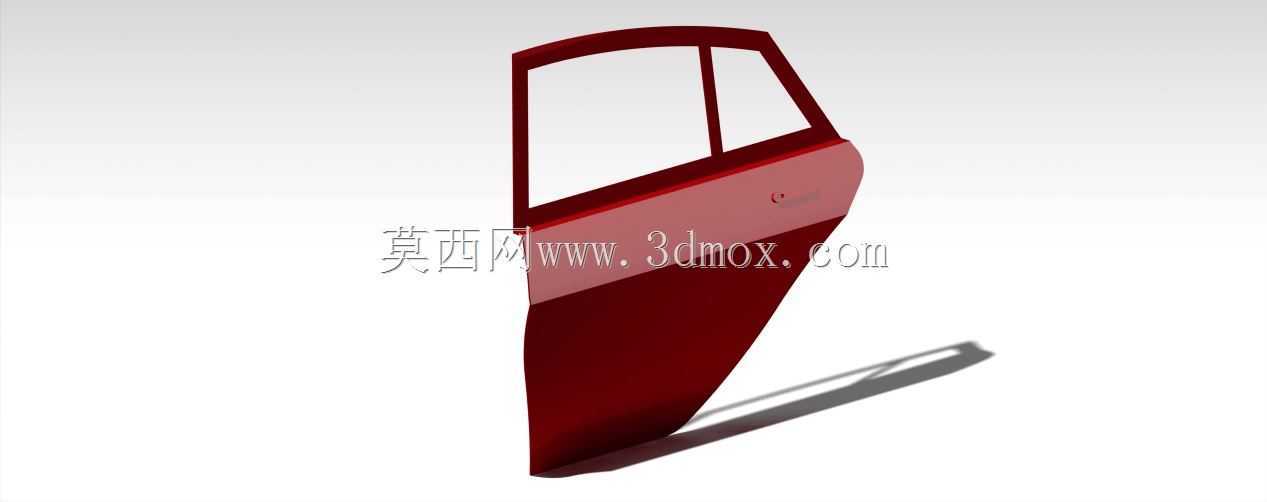

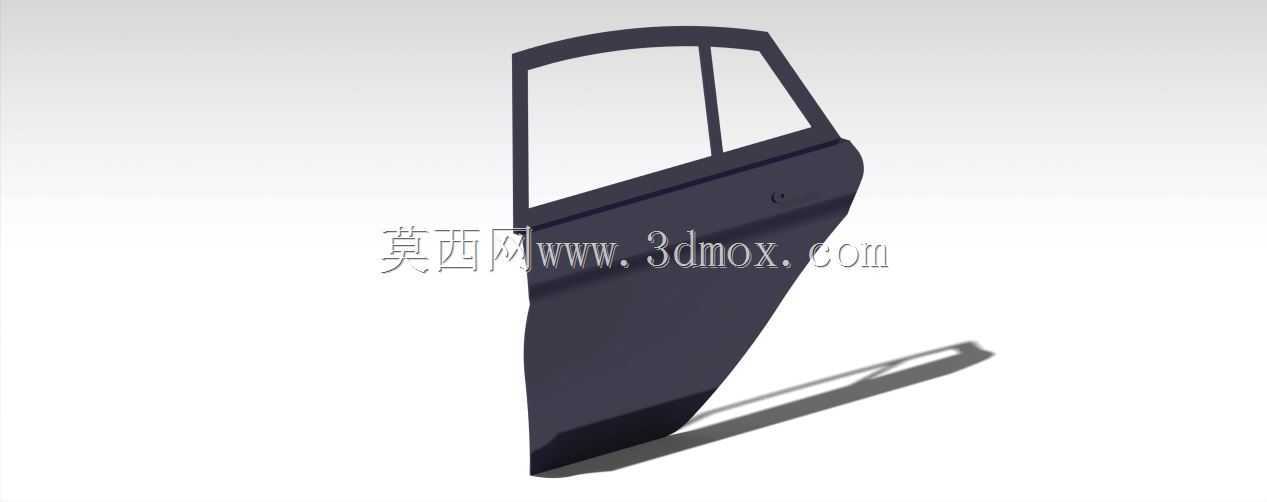

轿车后侧车门白车身结构三维数模

　　在整车白车身开发流程中，后侧车门作为乘员舱侧围的核心活动覆盖件，其结构设计直接关联整车密封性能、侧碰安全表现、开闭件耐久表现以及外观型面匹配精度。这款轿车后车门的三维结构设计，完全遵循量产车正向开发的工程逻辑，从安装边界到功能分区都贴合量产车型的实际装配需求。

　　从安装边界来看，该车门的上下铰链安装面完全匹配B柱、C柱对应位置的安装点坐标，铰链安装位预留了足够的螺栓过孔空间与调整余量，可满足总装车间装配时的车门位置微调需求，保证车门与侧围外板、前后翼子板、门槛梁的间隙面差控制在量产公差范围内。车门上部的窗框结构采用一体式冲压成型的内板加焊接式窗框加强板设计，既保证了玻璃升降导轨的安装刚度，也为车门密封条提供了连续的安装基面，能有效降低高速行驶时的风噪传入，同时避免窗框区域在长期开闭振动后出现变形松旷。

　　从功能特性层面，该车门结构预留了完整的功能件安装空间：车门内板下部的腔体预留了玻璃升降器的安装螺柱位置，可适配绳轮式或叉臂式玻璃升降器的安装需求；内板中部的防撞梁安装位采用了双层板焊接加强结构，侧碰时可通过防撞梁的形变吸能将冲击力传递到车身铰链柱与门锁立柱，减少乘员舱的侵入量；门锁安装位位于车门后缘中部，对应C柱的锁扣安装位置，预留了锁体安装的避让空间与线束过孔，可适配中控锁、儿童安全锁等常规配置的安装需求。车门下部的排水孔位置经过优化，可保证雨水顺着车门内板的导流筋顺利排出，避免腔体内积水导致钣金锈蚀。

　　设计思路上，该车门采用了常规的外板加内板加局部加强板的三层钣金结构，外板型面完全贴合整车侧围的造型曲面，保证外观光影效果的连续性，外板边缘采用包边工艺与内板连接，包边半径控制在合理范围，既避免包边处出现褶皱，也保证了边缘的刚度。内板采用不等厚冲压设计，在铰链安装位、门锁安装位、防撞梁连接位等受力区域采用较厚的钣金料厚，在非受力的腔体区域采用较薄的料厚，在保证结构刚度的前提下尽可能控制车门整体重量，降低车门开闭时的冲击力，同时提升车辆的轻量化表现。

　　在实际应用场景中，该结构可作为轿车白车身开发阶段的车门结构参考，也可用于教学场景下的开闭件结构原理演示，帮助结构设计人员理解车门各功能分区的设计逻辑，掌握安装边界的控制要点。在建模过程中，所有型面都保持了G2以上的连续性，安装孔位的位置度公差符合整车钣金件的设计标准，可直接用于结构验证、干涉检查等前期开发环节，减少后续设计变更的概率。车门与周边件的匹配间隙按照量产车的标准预留，包括与前门的分缝位置、与侧围门槛的间隙、与后翼子板的间隙都符合常规车型的设计规范，可直接作为同级别车型车门设计的参考基准，缩短前期开发的建模周期。
