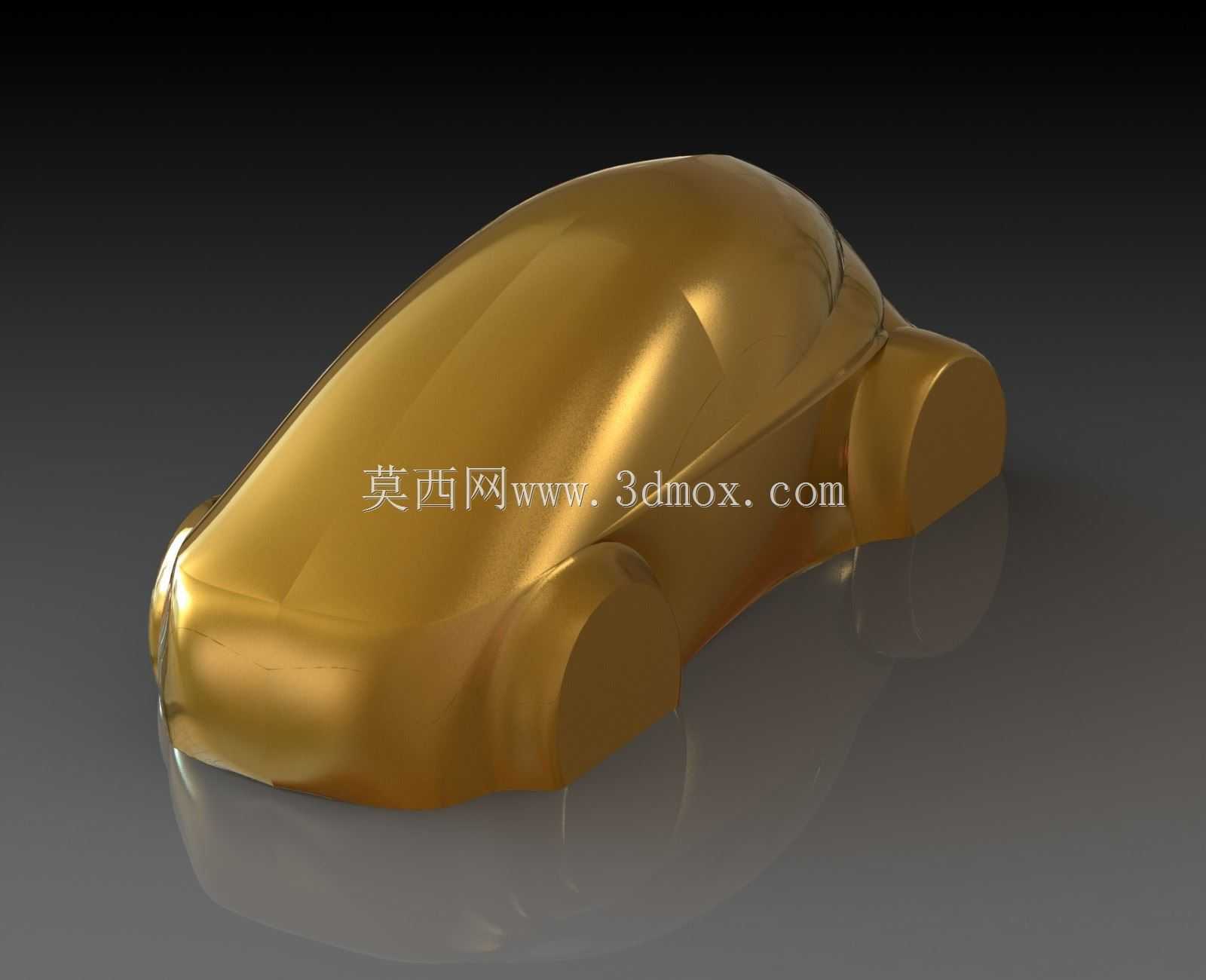

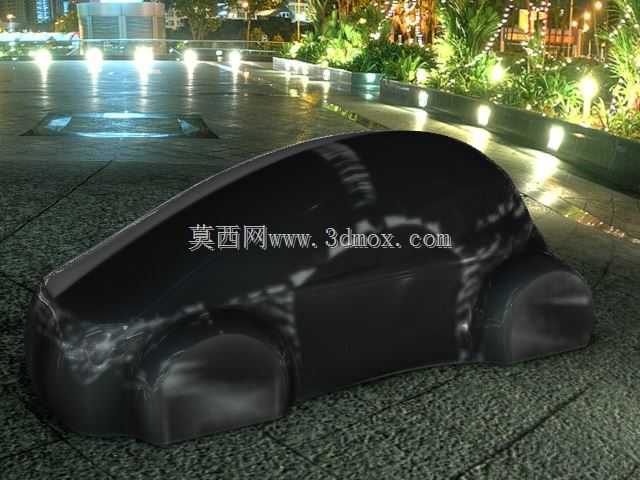

汽车概念车身粗体曲面造型结构

　　在整车正向开发的前期油泥模型收敛阶段，车身粗体曲面是衔接造型创意与工程结构的核心载体，这类粗模不需要细化到安装卡扣、密封翻边等细节特征，核心作用是锁定整车外轮廓的体量关系、风阻走向以及人机布置的边界空间，为后续的A级曲面构建、内外饰硬点锁定提供基础参照。从实际工程场景来看，这类粗体模型首先要满足总布置的硬点约束，轮拱位置的凸起弧度需要完全覆盖轮胎跳动的最大行程边界，预留出悬架动行程、转向轮最大转角的避让空间，避免后续细化阶段出现轮眉与轮胎干涉的问题；车顶的溜背弧度需要兼顾后排乘员的头部空间，不能为了追求流线造型过度压缩乘员舱垂直高度，要在风阻系数与乘坐舒适性之间找到平衡。设计思路上，这类粗体采用整体式大曲面构建逻辑，

　　没有做过多的特征线拆分，所有曲面都以G2连续为基础要求，保证光影反射的顺滑度，避免后续油泥刮制时出现曲面拐点突兀的问题；车身侧面的型面采用微弧内收设计，既可以降低高速行驶时的侧风敏感度，也能为后续的腰线特征、侧裙空气动力学套件预留安装基面，不需要在后期大幅调整基础曲面。从安装边界来看，粗模的前后悬长度严格对应整车平台的轴距参数，前舱盖的倾斜角度需要满足行人保护的碰撞空间要求，预留出足够的吸能溃缩距离，尾部的上翘角度兼顾扩散器的气流导向作用，不需要额外增加突出的尾翼结构就能实现基础的下压力需求。轮拱的包覆弧度做了半封闭处理，既可以梳理轮腔内部的乱流，降低整车风阻，也能为后续的轮眉装饰件、挡泥板结构提供安装贴合面，

　　粗模的所有曲面厚度都按照外覆盖件的常规冲压预留量设置，不需要在粗模阶段体现壁厚差异，重点是把外表面的型面关系完全锁定。在实际的造型评审环节，这类粗体模型可以快速导出不同视角的渲染图，验证整车比例的协调性，也可以导入CFD仿真软件做初步的风阻测算，提前排查大曲面带来的气流分离问题，比如车尾的斜切角度如果过大，会在尾部形成大范围的涡流区，增加高速行驶的空气阻力，在粗模阶段调整曲面曲率的成本远低于A级曲面完成后的修改成本。另外，粗模的底部轮廓做了平整化处理，对应整车底盘的护板布置走向，避免底部凹凸结构带来的气流紊乱，车身前后的接近角、离去角参数也在粗模阶段做了初步锁定，满足车型定位的通过性要求，

　　不会在后续细化阶段因为调整 bumper 造型改变整车通过性参数。对于结构设计人员来说，拿到这类粗体模型后，可以快速搭建整车的坐标系，锁定前后风挡的安装角度、车门分缝的大致位置，提前规划车门铰链、玻璃升降器的布置空间，避免后续结构设计时出现与外曲面干涉的问题；内外饰设计团队也可以基于粗模的内表面边界，搭建仪表台、顶棚、座椅的初步布置方案，验证人机工程的合理性，比如驾驶员前方视野是否被A柱遮挡，上下车的门洞空间是否满足使用需求。这类粗体模型不需要保留任何细小特征，所有的倒角、棱线都以大圆弧过渡，核心是把整车的体量感、曲面走向完全表达清楚，作为整个项目开发的基础型面参照，后续所有的外饰零件设计都要基于这个基础曲面做偏移、拆分，保证整车外观的曲面连续性，避免不同零件拼接后出现光影错位的问题。在油泥模型制作环节，设计人员可以直接参照粗模的断面数据刮制油泥，不需要反复调整大面弧度，大幅缩短油泥模型的制作周期，也能保证数字模型与实体油泥的型面一致性，减少后续逆向扫描的点云处理工作量。
