带U型提手的杆式锁止指挥操作组件

　　在各类中小型户外作业设备、移动作业平台以及便携工装夹具的结构设计中，这类带U型提手的杆式锁止指挥操作组件，是实现快速工位锁定、操作位切换的核心执行部件，常被集成在设备侧方操作区、便携作业台的锁紧工位，或是移动机具的档位切换位置，操作人员无需额外工具，仅通过扳动U型提手、滑移杆体即可完成锁止与释放动作，适配需要频繁切换工位、快速拆装调整的作业场景，比如野外测绘设备的支架锁止、便携作业工装的档位固定、小型移动机具的操作位锁定等场景，都能见到这类结构的实际应用。

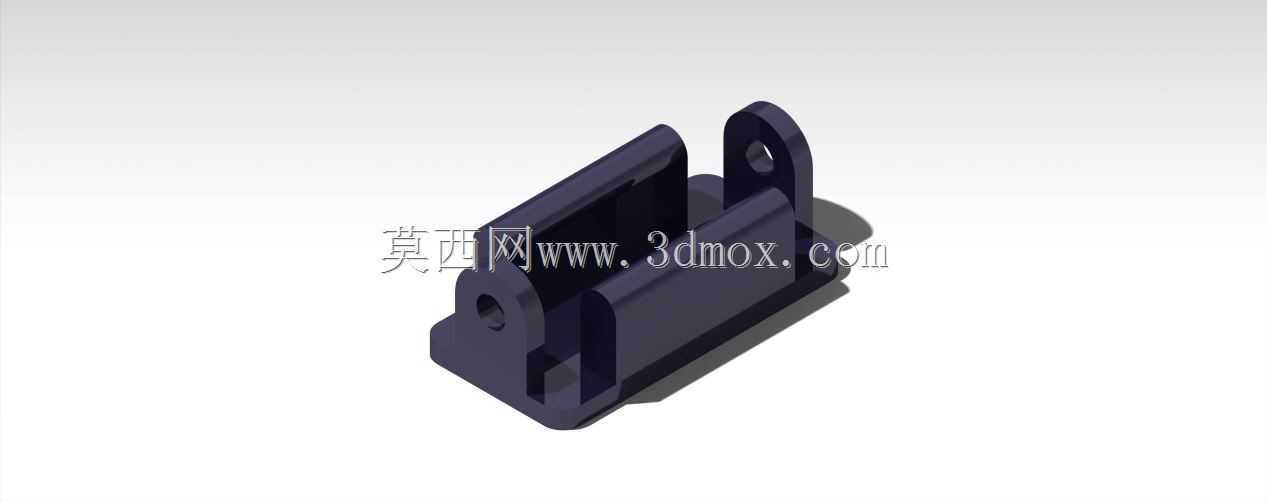

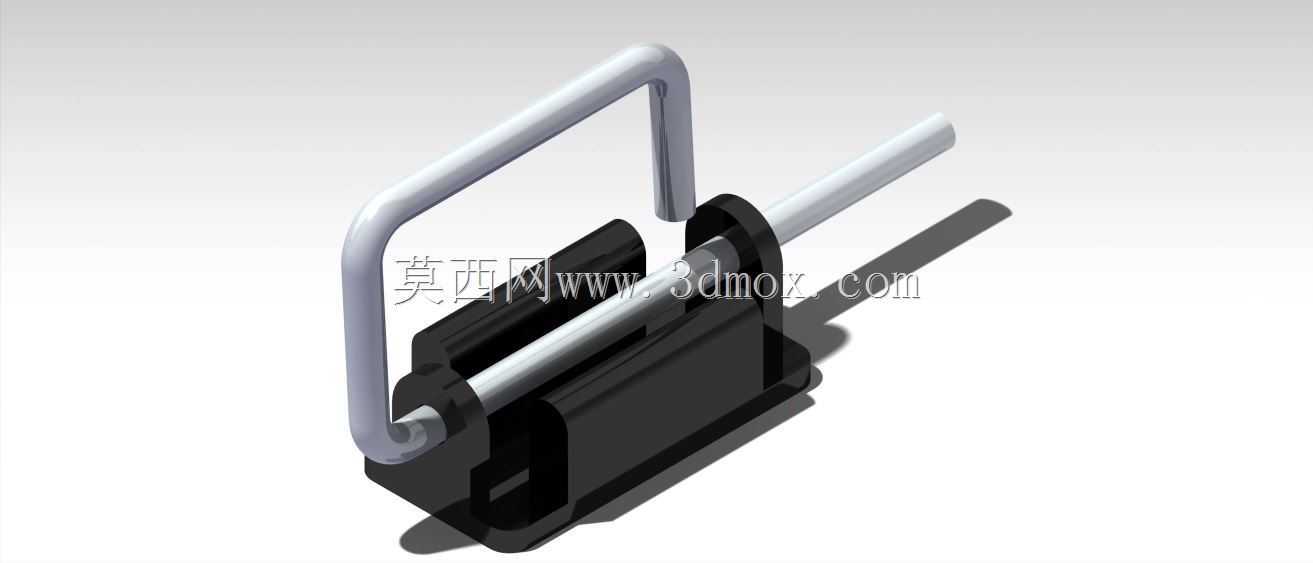

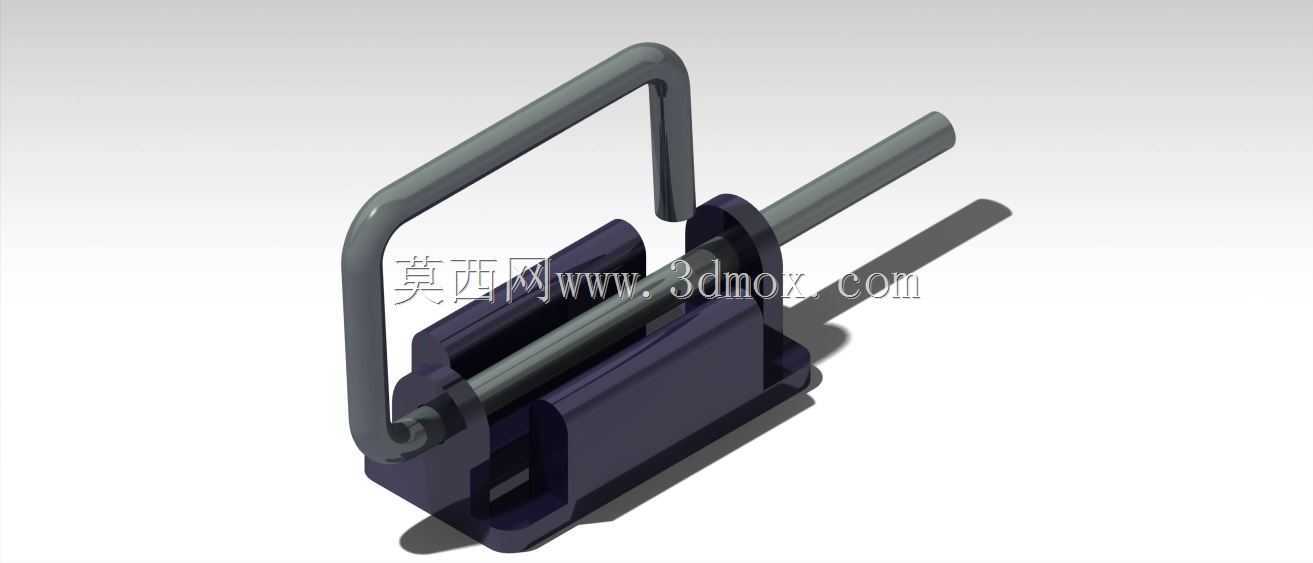

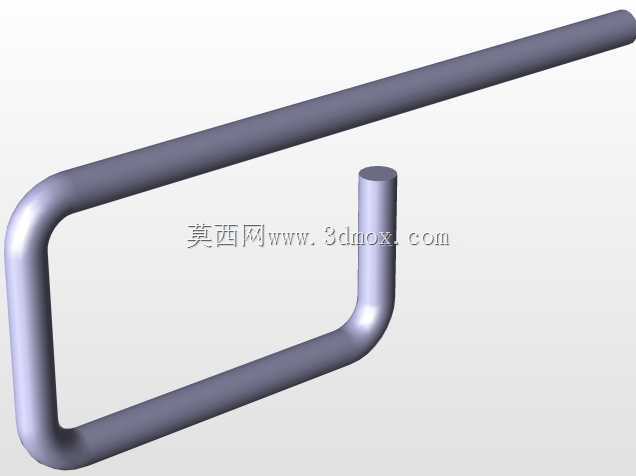

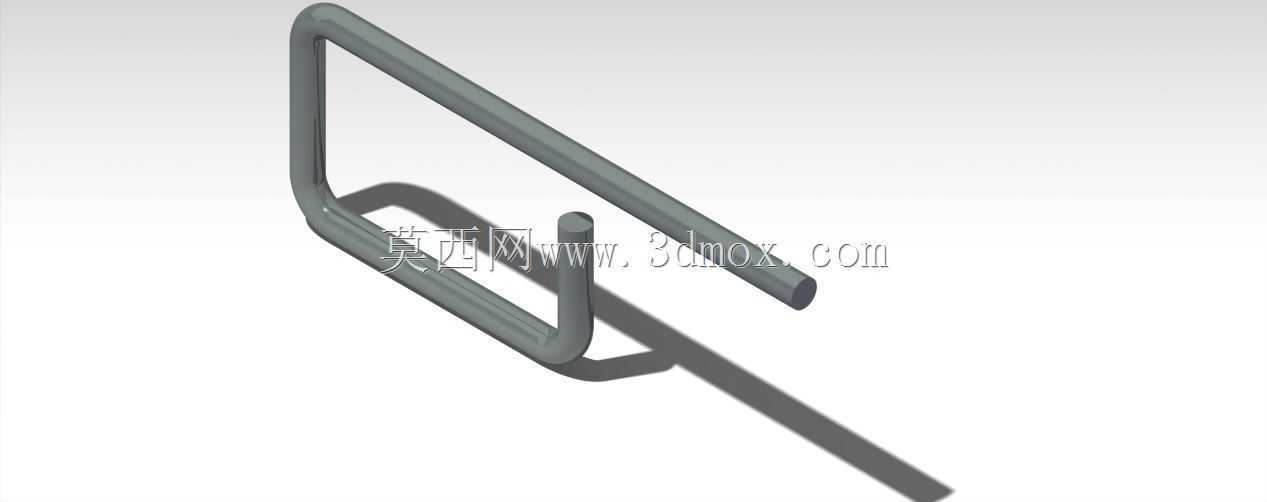

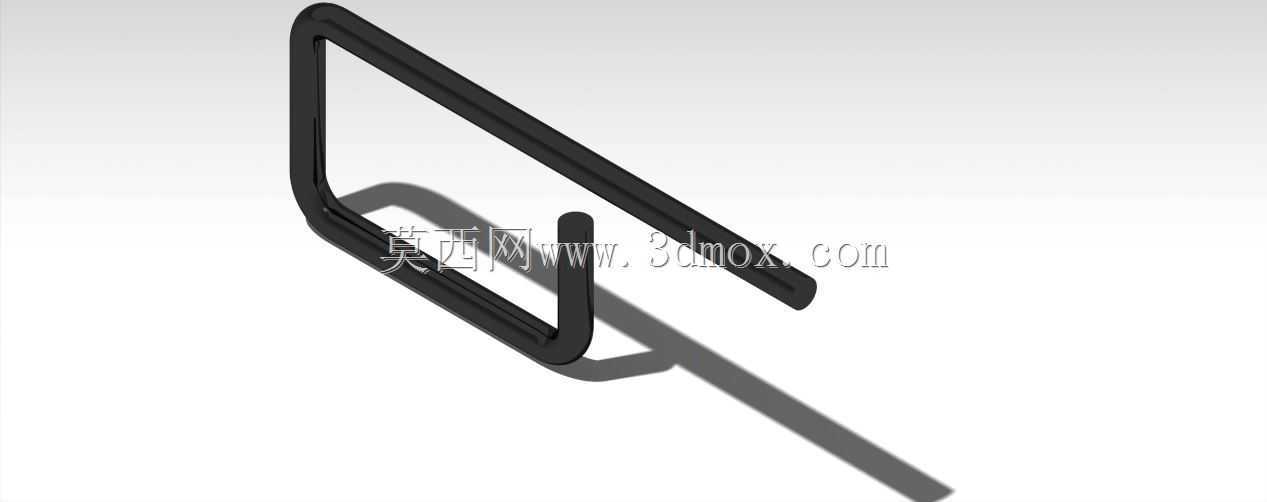

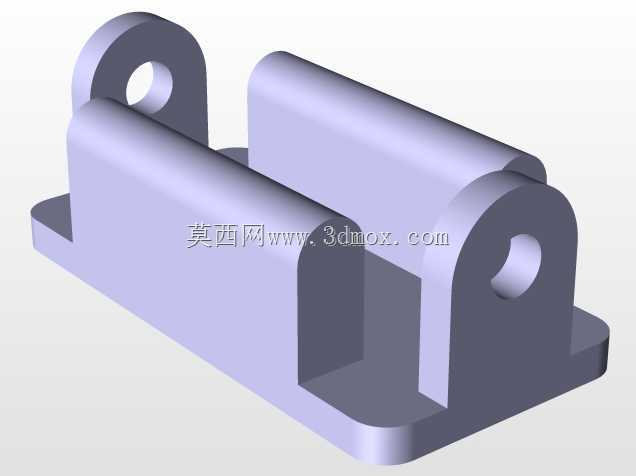

　　从功能特性来看，该组件核心由滑移杆体、U型操作提手、基座锁紧座三个核心部分构成，滑移杆采用圆截面杆件设计，表面做光滑处理以降低滑移过程中的摩擦阻力，杆体长度根据实际行程需求设定，伸出端可直接插入对应设备的定位孔位，实现两个相对运动部件的位置锁定；U型提手采用弯折成型的刚性结构，两端与基座内部的锁紧拨块联动，当提手扳动至竖直锁止位时，内部的楔形锁紧块会压紧滑移杆表面，通过摩擦力限制杆体的轴向窜动，此时杆体无法滑移，保持锁定状态；当提手扳动至倾斜释放位时，楔形块与杆体表面脱离，杆体可自由轴向滑动，完成工位调整或部件释放。基座部分采用一体式块状结构，底部设置安装定位面，可通过螺栓直接固定在设备的安装基板上，基座内部预留了滑移杆的导向通道与提手的转动避让空间，同时集成了锁紧块的安装腔室，所有运动部件均内嵌在基座内部，避免户外作业时灰尘、碎屑进入运动副造成卡滞。

　　在设计思路上，这类组件优先考虑操作的便捷性与锁止的可靠性，首先是操作力的匹配，提手的力臂长度经过反复校核，确保操作人员单手握持扳动时的操作力在15-25N区间，既不会因为力臂过短导致操作费力，也不会因为力臂过长造成结构冗余、占用过多安装空间；其次是锁止的冗余设计，楔形锁紧块与杆体的接触面积经过计算，在设备承受常规振动、冲击载荷的工况下，接触面的摩擦力足以抵抗杆体受到的轴向推力，避免出现意外解锁的情况，同时杆体表面做了硬化处理，降低长期摩擦造成的磨损量，延长组件的使用寿命。导向通道的设计采用了两段式支撑结构，在基座的前后两端分别设置导向衬套，衬套采用耐磨自润滑材质，既可以保证杆体滑移时的同轴度，避免出现卡滞，也能减少日常维护的频次，无需频繁加注润滑脂即可保证动作顺畅。

　　从安装边界与外形尺寸来看，该组件的基座底部为矩形安装面，四个角预留沉头安装孔，安装孔的孔距按照通用工装的安装模数设定，可直接适配多数标准型材框架、钢板基板的安装孔位，无需额外做安装位的定制加工；基座的整体高度控制在较低区间，安装后突出设备表面的高度不会超过提手的最大回转半径，避免在设备搬运、操作过程中出现磕碰。滑移杆的伸出长度根据常用锁止行程设定，杆体端部做倒角处理，方便插入对应的定位孔，即使两个部件存在少量位置偏差，倒角导向也能引导杆体顺利入位，降低对位操作的难度。U型提手的弯折处做圆弧过渡，没有尖锐棱角，操作人员握持扳动时不会硌手，同时提手的宽度适配成年人手掌的握持尺寸，戴劳保手套操作时也能顺利施力。

　　在实际选型应用中，需要注意根据设备的实际锁止载荷调整杆体的直径与锁紧块的压紧力，如果是用于承受较大冲击载荷的工位，可适当增大杆体直径，同时更换摩擦系数更高的锁紧块衬垫，提升锁止可靠性；如果是用于轻载、频繁操作的工位，可适当降低锁紧弹簧的预紧力，让操作手感更轻盈。这类组件的结构没有复杂的传动部件，加工难度低，常规的机加工设备即可完成所有零件的加工，组装过程也无需专用工装，生产成本可控，同时后期维护简单，仅需定期清理导向通道内的杂物、检查锁紧块的磨损量即可，非常适合在各类通用工业设备、便携作业机具上推广使用，相比传统的插销式锁止结构，这种带提手联动锁紧的结构操作步骤更少，单手即可完成锁止与释放动作，作业效率提升明显，尤其是在操作人员需要同时扶持工件、完成锁止操作的场景下，这种结构的优势更为突出。
