排挡机构用多安装孔轮毂式传动连接座

项目分类:通用机械零部件 发布时间:2021-12-04 ID:438612
  • 排挡机构用多安装孔轮毂式传动连接座
  • 排挡机构用多安装孔轮毂式传动连接座
  • 排挡机构用多安装孔轮毂式传动连接座
  • 排挡机构用多安装孔轮毂式传动连接座

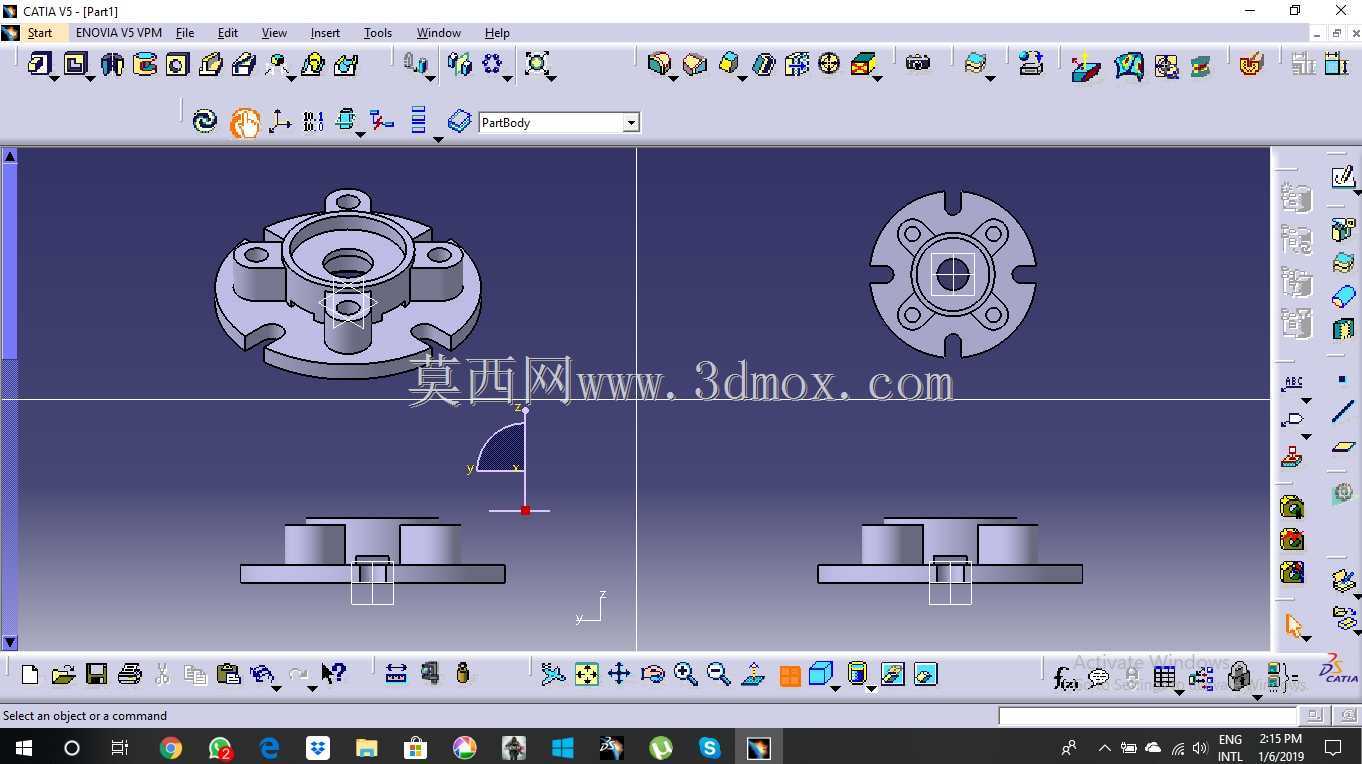

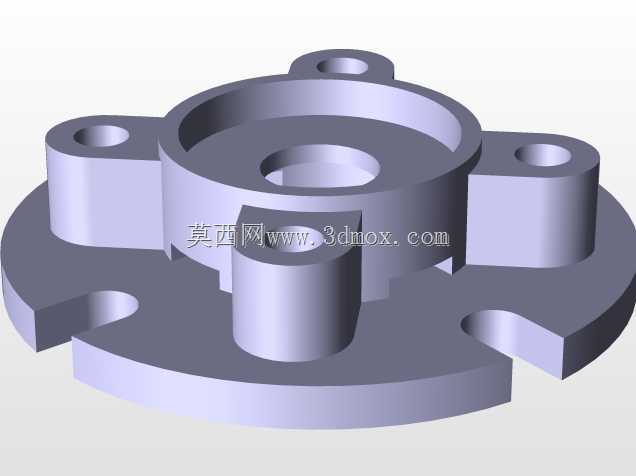

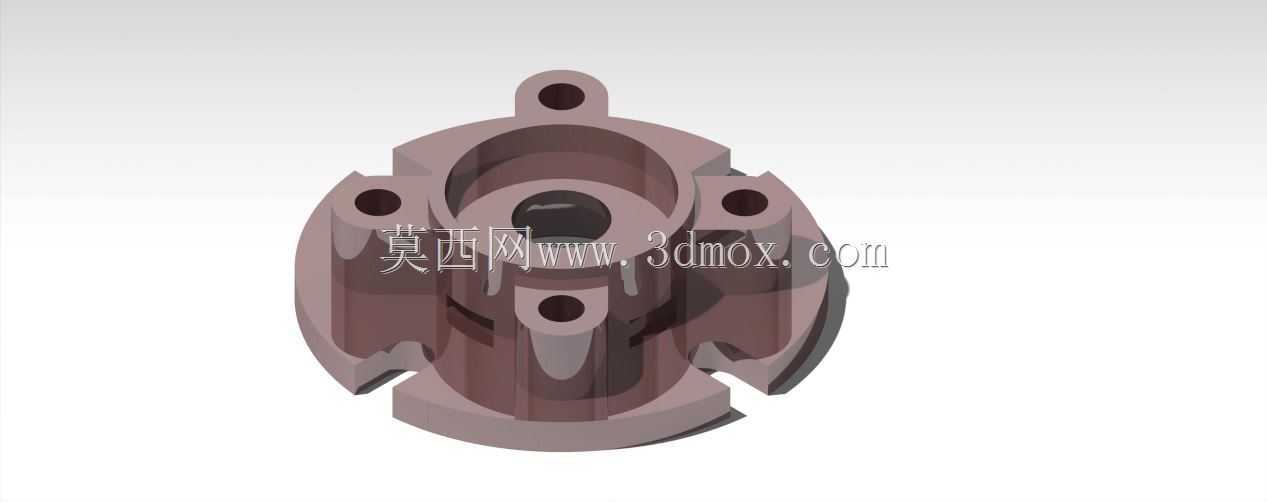

  这款传动连接座主要应用于手动操纵式排挡机构的动力传递节点,是换挡操作过程中实现拨叉轴与操纵杆力矩转换的核心承载零件,在商用车变速箱操纵模块、工程机械换挡操纵总成、农用机械变速操作机构中都能见到同类结构的应用,其核心作用是将操作者施加在挡把上的摆动或推拉动作,通过自身的结构限位转化为换挡拨叉的精准轴向位移,同时承担换挡过程中产生的冲击载荷,避免操纵杆件直接受力出现变形或卡滞。从结构设计逻辑来看,该零件采用中心通孔加周向凸耳的布局,中心阶梯孔的不同内径段分别适配换挡轴的定位轴颈与滑动配合段,孔壁的台阶面承担轴向定位作用,无需额外加装轴套即可实现轴件的轴向限位,减少装配环节的零件数量。周向均匀分布的四个带孔凸耳,分别对应操纵摇臂、

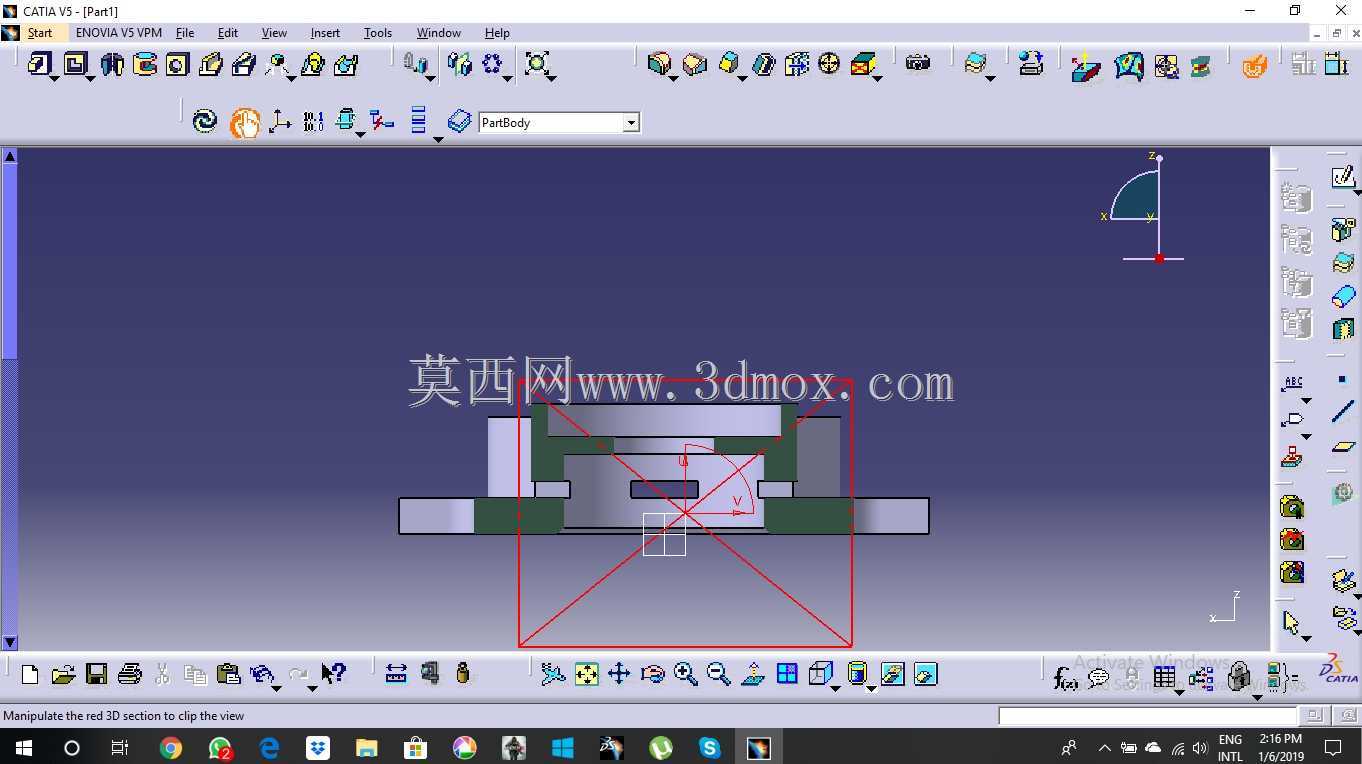

  回位弹簧座、挡位定位销、互锁板的安装点位,凸耳上的通孔采用铰制孔加工精度设计,安装时配合铰制孔螺栓可实现零间隙配合,杜绝换挡过程中连接部位出现旷量,保证挡位切换的手感清晰度与位置准确性。零件主体的环形空腔结构并非减重设计,而是预留了换挡拨叉的摆动空间,空腔内壁的弧形导向面可在拨叉摆动过程中起到侧向限位作用,避免拨叉出现偏摆导致齿轮啮合不到位的问题,同时空腔的容积可容纳润滑脂,在长期使用过程中持续为配合面提供润滑,减少磨损量。从安装边界来看,该零件的最大外圆直径需匹配变速箱操纵端盖的内孔尺寸,安装后凸耳端面与端盖内端面的间隙控制在0.2至0.5毫米之间,既保证零件转动时无卡滞,又能避免轴向窜动影响挡位精度;

  中心通孔的同轴度公差需控制在0.02毫米以内,否则会导致换挡轴转动卡滞,出现换挡费力甚至脱挡的问题。四个安装凸耳的位置度公差要求不大于0.03毫米,保证各外接部件安装后无装配应力,避免长期受力出现断裂失效。零件的壁厚设计经过载荷校核,主体环形壁厚满足换挡冲击载荷下的强度要求,凸耳与主体连接位置采用圆弧过渡,减少应力集中,在频繁换挡的工况下不会出现凸耳断裂的问题。实际应用中,这类连接座的材质多采用粉末冶金压铸或铝合金锻造,粉末冶金材质可实现近净成型,后续加工量小,适合批量生产,且自身含油特性可提升自润滑性能;铝合金锻造材质则重量更轻,适合对操纵机构重量有要求的乘用车型。设计过程中需重点关注各安装孔的位置精度与中心孔的配合精度,同时要考虑与周边操纵部件的运动干涉问题,确保在各个挡位下,零件的转动范围不会与端盖、壳体等固定部件发生剐蹭,回位弹簧的安装位需保证弹簧伸缩过程中无偏磨,避免弹簧过早失效。
