螺旋型紧凑型荧光节能照明灯泡结构

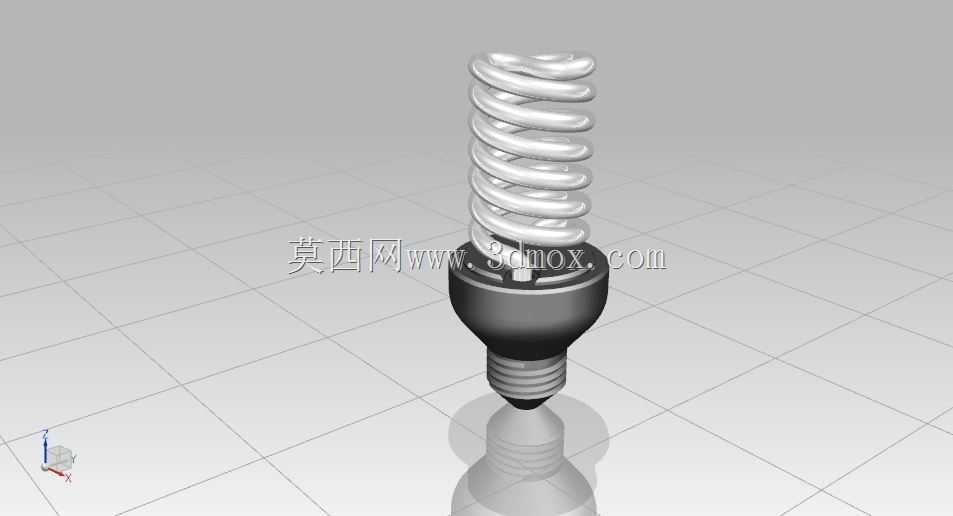

　　日常做照明配套结构选型时，这类螺旋紧凑型荧光灯泡的三维数模是很实用的参考，不少商用照明、工业工位辅助照明的配套设计里，都会用到这类光源的安装匹配校核。不同于传统白炽灯的玻璃泡壳结构，这款产品把荧光灯管弯折成连续螺旋形态，在有限的高度空间内最大化拉长了荧光粉涂层的有效发光长度，在同等功率下能获得更高的光效输出，同时整体外形尺寸控制在和普通白炽灯接近的范围，能直接适配原有E系列螺口灯座的安装尺寸，不需要额外改动灯具的接口结构，替换成本很低。

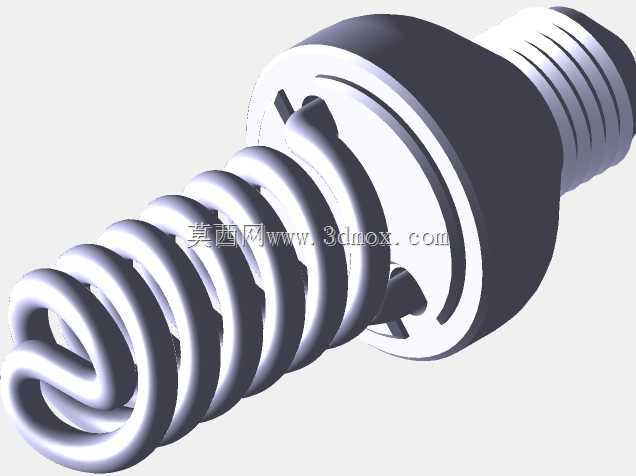

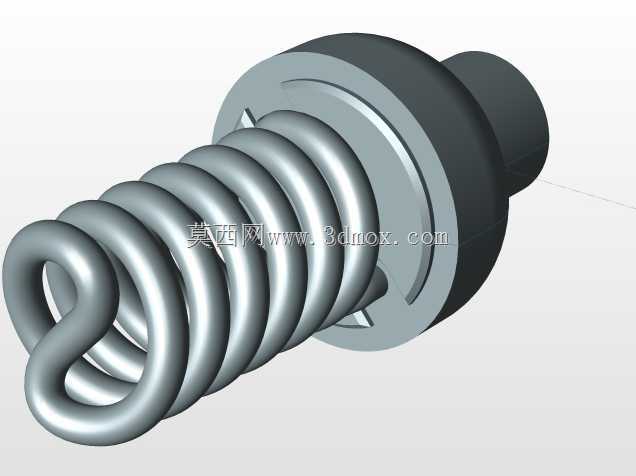

　　从结构设计逻辑来看，螺旋灯管的排布是整个产品的核心，数模里还原的连续螺旋曲率是经过反复调整的，既保证灯管弯折过程中玻璃管壁的厚度均匀性，避免弯折处出现应力集中导致的管壁开裂漏气，又让螺旋各圈之间保留足够的散热间隙，不会因为灯管工作时的热量堆积导致荧光粉过早老化衰减，缩短整灯的使用寿命。下方的塑料灯座部分，内部预留了电子镇流器的安装腔体，腔体的壁厚和内部筋位设计，既可以给电子元器件提供足够的绝缘防护，也能通过筋位形成的空气对流通道，把镇流器工作产生的热量顺着灯头方向传导出去，避免电子元件长期处于高温环境下出现性能漂移。

　　底部的金属螺口结构完全遵循通用螺口灯头的尺寸规范，螺纹的牙型、螺距、顶端触点的突出高度都和通用标准完全一致，安装时只需要顺着灯座螺纹旋入到位，就能保证顶端触点和灯座内的导电片可靠接触，不需要额外调整安装位置。做灯具结构设计时，直接调用这个数模就能完成灯腔内部的空间校核，确认灯泡装入后和灯罩、反光罩之间的安全距离，避免出现距离过近导致的灯罩受热变形问题，也能提前确认不同安装角度下灯泡和灯具内部其他结构的干涉情况，不用反复打样测试匹配度。

　　这类光源的实际应用场景很广，从早期的家庭室内照明，到工厂车间的工位辅助照明、商超的展柜照明、公共区域的走廊照明都有大量应用，相比直管型荧光灯，它的结构更紧凑，不需要额外设计长条形的灯架安装空间，对灯具的外形尺寸限制更小。数模里还原的灯管表面质感、灯座的分模线细节、螺口的螺纹纹理都和实际量产产品一致，做产品渲染、装配演示的时候也能直接使用，不需要额外做细节修补。在做照明系统的BOM统计时，也能通过这个数模快速提取整灯的重量、重心位置，给灯具的悬挂结构、固定结构的强度校核提供准确的参考数据，避免因为估算重量偏差导致的固定结构强度不足问题。

　　不少刚接触照明结构设计的工程师，容易忽略灯泡工作时的热膨胀影响，这款模型的螺旋灯管间隙设计就很有参考价值，各圈灯管之间的间隙均匀，既不会因为间隙过大浪费整体空间，也不会因为间隙过小导致灯管受热膨胀后出现相互接触摩擦，长期使用出现管壁磨损漏气的问题。灯座和灯管衔接的位置做了过渡封接结构，数模里也还原了这个位置的台阶特征，这个结构一方面是用来固定灯管的装配位置，保证灯管和灯座的同轴度，避免整灯装入灯座后出现歪斜，另一方面也能起到密封作用，防止外界的水汽、灰尘进入灯座内部，影响电子镇流器的绝缘性能，在潮湿环境下使用时也能保证用电安全。
