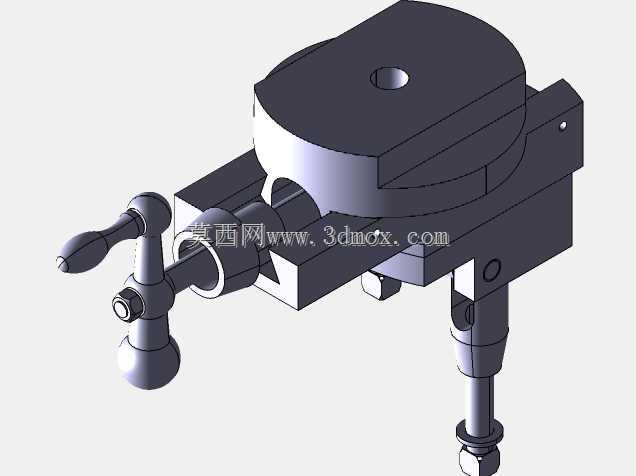

紧凑型手动插齿刀头组件结构设计

　　在小批量齿轮修配、单件齿形加工以及设备维保现场的齿类零件修复作业中，大型插齿设备往往受场地、工件装夹条件限制无法进场作业，这类手动操作的成型插齿刀头组件就成了现场加工的核心执行部件。从实际应用场景来看，这类刀头不需要配套大型机床的固定安装基座，可配合手动进给架或者小型便携工装使用，针对模数较小的直齿、锥齿类零件做局部修形、缺齿补加工序，尤其适合设备检修现场无法拆解转运的齿类零件原位加工，能省去大型设备吊装、工件拆运的额外成本，在机修车间、小型五金加工坊的零散齿类加工场景中适配性极强。

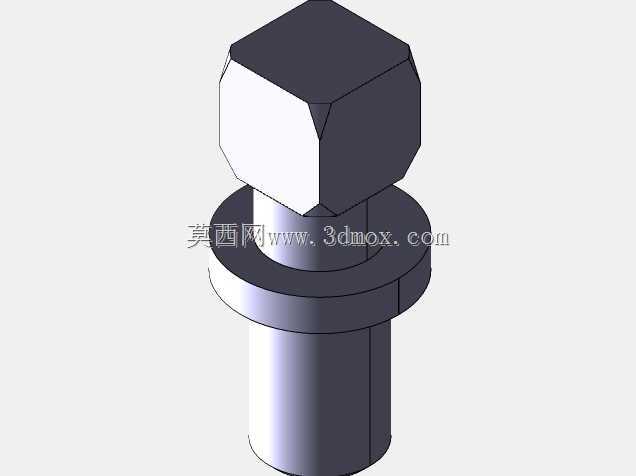

　　从功能特性来看，这套刀头组件集成了刀体装夹、进给导向、行程限位三个核心功能模块，没有多余的冗余结构，所有部件都围绕手动操作的施力路径做布局。刀头装夹位采用侧压锁紧结构，更换不同齿形的成型刀片时不需要完全拆解组件，仅松开侧方紧定螺钉即可完成刀片替换，适配单模数到小模数范围的成型插齿刀片，锁紧后刀片的径向跳动量控制在0.02mm以内，能满足手动加工的齿形精度要求。导向部分采用双光杆滑动配合结构，滑动间隙可通过侧面的调节镶条调整，手动下压进给时不会出现刀头偏摆，避免插齿过程中出现崩齿、齿形歪斜的问题。行程限位块设置在导向杆的下端，可根据待加工齿的深度调整限位位置，手动进给触碰到限位块后即可停止下压，能有效避免进刀过深损伤工件基体。

　　设计思路上完全围绕手动操作的实际需求做取舍，没有照搬机床用插齿刀头的复杂结构，整体做了极致的紧凑化处理。首先是受力路径的优化，手动施力的手柄位置与刀头的切削点处于同一轴线上，下压过程中不会产生额外的倾覆力矩，操作时不需要额外施加侧向扶正力，单人单手握持即可完成进给操作。其次是部件的集成化设计，将原本独立的刀座、导向滑套、限位座三个部件通过一体式的基座整合，减少了部件之间的连接配合面，既缩小了整体外形尺寸，也降低了多部件配合带来的累积误差。考虑到手动操作的进给速度不稳定，刀头的排屑槽做了大角度倾斜设计，插齿过程中产生的铁屑会顺着排屑槽自动排出，不会堆积在切削刃口处造成卡滞，即使手动进给速度出现波动，也不会因为排屑不畅导致刀片崩损。

　　从外形尺寸与安装边界来看，整套组件的最大外轮廓直径不超过80mm，整体长度控制在220mm以内，属于小尺寸的便携刀具组件，安装时仅需要固定底部的基座安装面即可，安装面采用标准的螺栓孔位布局，可直接固定在通用的手动滑台或者工装平板上，不需要定制专用的连接法兰。组件的滑动行程为40mm，可满足最大齿深35mm以内的插齿加工需求，安装后刀头的中心高可通过基座下方的垫片调整，适配不同装夹高度的工件，不需要额外加高或者降低工装平台。各运动部件的活动范围内没有突出的紧固件，操作过程中不会出现衣物、手套勾挂的风险，符合手动操作工具的安全设计要求。

　　在实际使用过程中，这套组件的维护也十分便捷，导向光杆表面做了淬硬处理，日常使用仅需要定期涂抹润滑脂即可保证滑动顺畅，锁紧用的紧定螺钉都是标准件，出现磨损后可直接替换，不需要定制特殊配件。刀头的切削部分采用分体式刀片设计，刀片磨损后仅需要更换刀片本体，不需要更换整套刀头组件，能大幅降低使用成本。针对不同材质的工件加工，只需要更换对应材质的成型刀片即可，组件本身的结构不需要做任何调整，适配钢件、铜件、铝件等多种常见金属材料的小模数齿形加工，在零散修配、小批量试制场景下的实用性远高于大型专用插齿设备。
