对开式立式管道支撑止推轴承结构

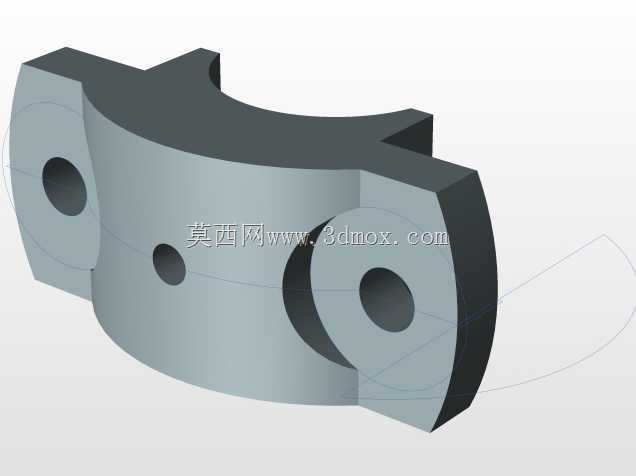

　　在长距离流体输送管线、工业泵组进出口管系、透平设备配套轴系的布置场景中，轴向载荷的承载与位移约束是决定整套系统运行稳定性的核心环节，这款对开式立式止推支撑结构，正是针对这类需要同时兼顾径向定位、轴向止推、快速拆装需求的工况设计。不同于常规整体式滑动轴承座需要从轴端穿装的繁琐流程，该结构采用上下对开的轴承抱合设计，上半轴承座通过两颗对称布置的内六角圆柱头紧固件与下半基座实现锁紧，现场维护时无需拆卸轴端连接的叶轮、联轴器等部件，仅需松开顶部紧固件即可掀开上盖完成轴瓦更换、间隙调整作业，能大幅缩短产线停机维护的时间窗口，尤其适合连续化生产的化工、水务、能源输送场景。

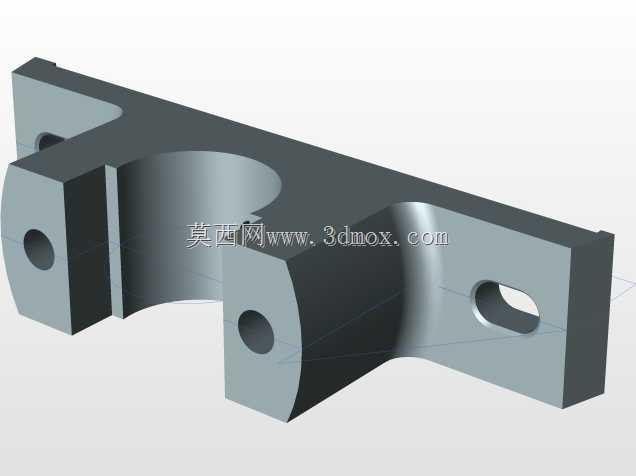

　　从结构受力逻辑来看，下半基座采用一体化铸造后铣削成型的L型支撑构型，底部伸出的两个带腰型安装孔的翼板，为整套结构提供与安装基础连接的固定界面，腰型孔的设计预留了±3mm的安装位置调整余量，可抵消现场基础预埋螺栓的位置偏差，降低安装对位的难度。基座中间的轴承容纳腔与轴系的接触弧面包角达到120度，相比半包结构拥有更大的承载接触面积，能均匀分散轴系传递的径向载荷，避免局部应力集中导致的基座变形。顶部的两颗锁紧螺栓采用对称布置，拧紧时可保证上半轴承座对轴瓦的压紧力均匀分布，不会出现单侧偏压导致的轴瓦偏磨、轴系卡滞问题。

　　在轴向止推功能的实现上，轴承腔内侧设计有与轴肩匹配的止推端面，可承受轴系运行中产生的双向轴向窜动力，无论是泵组启动瞬间的流体冲击轴向力，还是管线热胀冷缩产生的位移推力，都能通过该止推端面传递到基座再分散到安装基础上，避免轴向力直接作用到叶轮、密封件等核心部件上，延长易损件的更换周期。结构的加强筋设计从基座底部一直延伸到轴承腔外侧，在不额外增加整体壁厚的前提下提升了基座的抗弯刚度，即使在重载冲击工况下也不会出现基座开裂、轴承腔变形的问题。

　　安装边界方面，整套结构的底部安装面平面度要求控制在0.05mm以内，安装时需在基础与基座之间加装调整垫片来校准轴系的同轴度，同轴度偏差需控制在0.03mm范围内，避免轴系运行时产生附加弯矩。轴承腔与轴瓦的配合采用H7/k6的过渡配合，既保证轴瓦安装后不会出现周向转动，又能在维护时顺利取出轴瓦。顶部锁紧螺栓的拧紧力矩需按照螺栓等级匹配对应数值，M8规格的8.8级内六角螺栓推荐拧紧力矩为22N·m，拧紧时需采用对角分次拧紧的方式，避免上盖倾斜导致轴瓦抱轴。

　　实际应用中，该结构可适配不同材质的轴瓦，包括锡基合金轴瓦、铜基石墨自润滑轴瓦、聚四氟乙烯复合轴瓦等，可根据输送介质的温度、轴系转速、载荷大小灵活选配，无需改动基座的主体结构。在低速重载的矿山浆体输送管线场景中，选配铜基石墨自润滑轴瓦可实现免注油维护，减少高粉尘环境下的维护工作量；在高速轻载的净水输送泵组场景中，选配锡基合金轴瓦配合稀油润滑，可将轴系的运行振动值控制在0.02mm以内，满足高精度运行要求。结构的所有外露加工面都做了发黑防锈处理，非加工面做了喷砂喷漆处理，可适应潮湿、有轻度腐蚀的工业车间环境，不会因为长期锈蚀导致拆装困难。
