两米折叠式木质量具三维结构设计

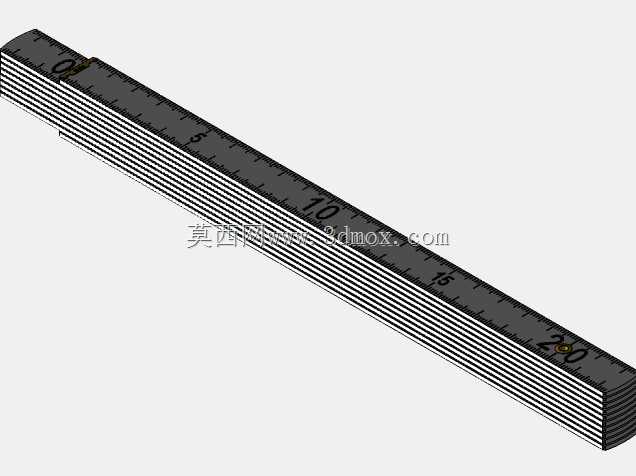

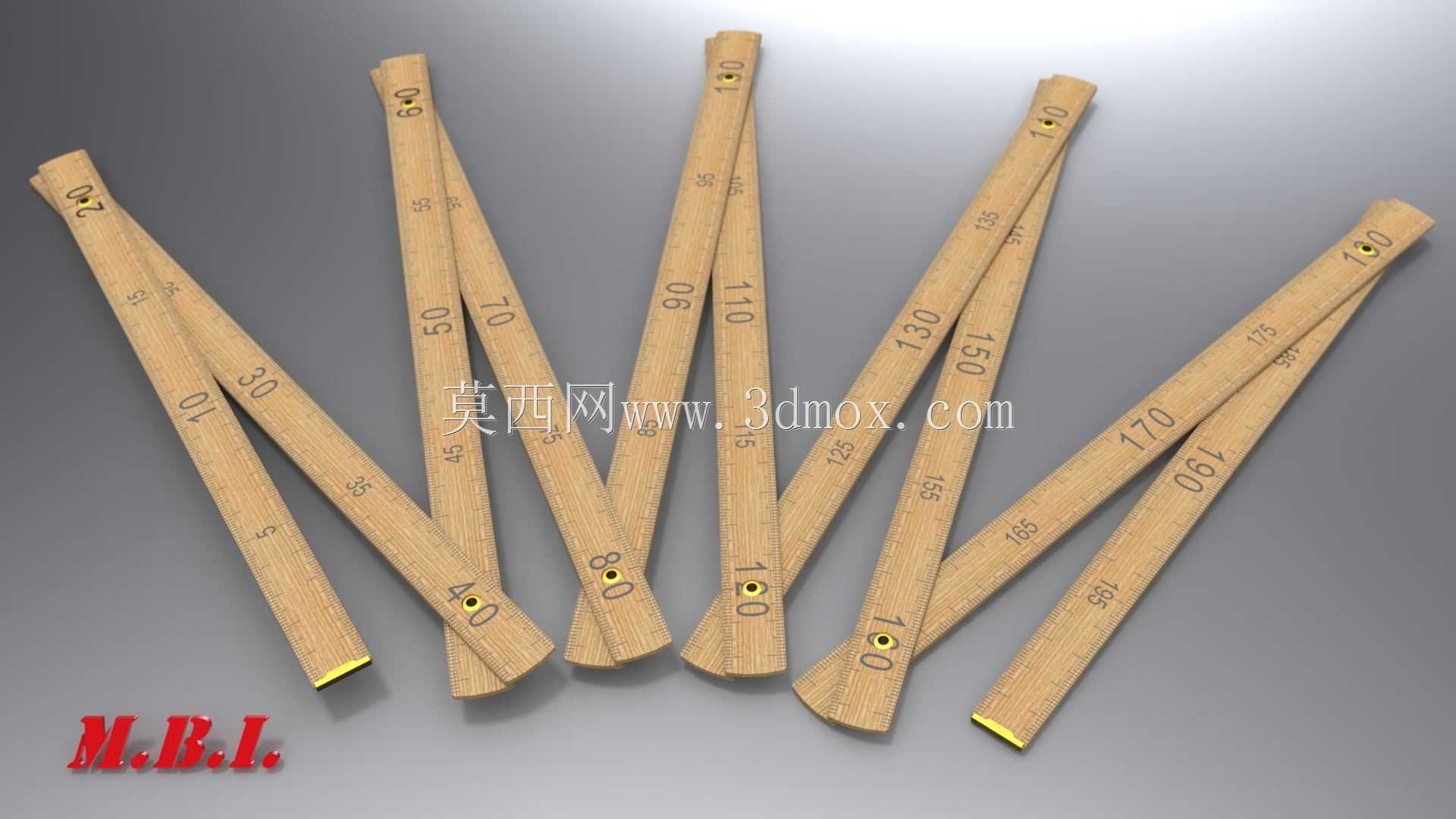

　　日常现场测量作业里，很多场景没法携带笨重的长钢卷尺或者刚性直尺，尤其是木工现场放样、家具安装、室内装修粗量、管线排布预定位这类场景，需要测量工具既能覆盖两米的有效量程，又能在收纳后缩小体积，方便塞进工具袋甚至工作服口袋，折叠木折尺就是针对这类需求诞生的经典测量工具。这款两米量程的折尺，整体采用多段等长的木质尺段铰接串联的结构，单段尺段的长度控制在20厘米左右，整尺完全展开后总有效测量长度达到2000毫米，完全折叠后整体长度和单段尺段一致，占用空间仅为展开状态的十分之一，便携性远优于同量程的刚性直尺。从结构设计逻辑来看，每两段尺段之间采用金属铆钉作为铰接转轴，转轴的阻尼经过调校，既可以让尺段在任意展开角度下保持相对固定，

　　不会因为自身重力随意弯折导致测量读数偏差，又能在需要折叠或者调整角度时，用单手就能顺畅掰动尺段完成形态切换，不会出现卡滞或者转轴过松的问题。尺身的刻度采用凹刻填漆工艺，直接在木质尺坯上铣出刻度线和数字标识后填充耐磨色漆，相比印刷刻度，这种工艺的刻度不会因为长期和工件、工具摩擦出现脱落模糊的问题，哪怕在表面沾有少量木屑、灰尘的工况下，只要简单擦拭就能清晰读出示值。尺段的边缘做了细微的倒角处理，既避免了锋利的木边划伤操作人员手部，也能让尺身更好地贴合被测工件的表面，减少因为尺身悬空翘起带来的测量误差。在实际使用场景中，这款折尺除了能完成常规的直线长度测量，还可以利用自身可弯折的特性，直接测量工件的内角、外角尺寸，

　　测量转角位置时不需要额外转换角度，只要把对应位置的尺段贴紧两个相邻的被测面，就能直接读取转角处的长度数值，这是刚性平直量具无法实现的功能。比如在现场测量柜体内部的进深加侧边高度的连续尺寸时，不需要反复移动直尺分段测量，只要把折尺对应铰接点转到柜体转角位置，让两段尺身分别贴紧进深面和高度面，就能一次性读出连续尺寸，减少分段测量带来的累积误差。设计过程中，每段尺身的铰接点位置都做了同轴度校验，确保整尺完全展开拉直时，所有尺段的测量基准边处于同一条直线上，不会因为铰接点的错位导致整尺展开后出现弯折，带来整体的线性测量误差。尺段的木质材料选用密度均匀、形变率低的硬木材质，经过干燥定型处理后，在常规的温湿度变化环境下，

　　尺身的长度形变率控制在量具允许的误差范围内，不会因为季节温湿度变化出现明显的尺长偏差，满足现场粗测、半精加工测量的精度要求。尺身两端的端头位置镶嵌了金属耐磨端帽，避免日常使用中尺端因为磕碰、摩擦出现磨损，导致测量基准面失准，端帽的端面和尺身的零刻度线完全齐平，测量时只要把端帽贴紧被测工件的基准端面，就能直接读取准确数值，不需要额外做零位补偿。和钢卷尺相比，这款折尺展开后具备足够的结构刚性，测量水平方向或者垂直方向的尺寸时，不需要额外托住尺身中段，哪怕单手持尺一端伸出测量，尺身也不会因为自重出现明显下弯，适合单人操作完成高处或者狭窄位置的测量作业；和两米长度的刚性钢直尺相比，它的收纳体积优势非常明显，折叠后可以随意放入工具包的侧袋，不会因为尺身过长影响携带。在建模过程中，每一段尺身的刻度位置都严格按照公制长度单位的标注规范排布，铰接铆钉的位置预留了合理的转动间隙，既保证转动顺畅，又不会出现尺段之间的旷量，避免因为铰接间隙导致展开后尺段出现错位。尺身表面做了哑光清漆处理，既可以隔绝空气中的水汽，减少木材吸潮变形的概率，又不会因为表面过于反光导致读数时出现眩光，在户外强光或者室内灯光下都能清晰识别刻度数值。针对不同的使用场景，折尺的铰接结构还能支持任意角度的固定，比如在需要临时标记一个特定角度的划线作业时，可以把折尺调整到对应角度后，直接靠在工件表面作为划线靠规使用，实现一物多用，减少现场需要携带的工具种类。
