医用喂料管侧切口刮削冲头结构

　　在医用导管类零部件的批量生产环节，喂料管端部的均匀咬口加工是影响后续装配密封性与连接可靠性的关键工序，这套刮削冲头结构正是针对该工序开发的专用执行部件，可直接集成在常规小吨位冲床的滑块安装位，无需对原有设备做大规模改造即可投产。从实际应用场景来看，医用喂料管多采用软质医用级PVC或硅胶材质，壁厚通常在0.8-1.5mm区间，传统的环切工艺容易出现切口毛边、咬口分布不均的问题，甚至会因切削力过大导致管体变形，这套冲头采用径向同步进给的刮削逻辑，四个冲切刀头沿圆周方向均匀分布，冲切过程中刀头沿管体径向同步切入，可一次性在喂料管侧面切出4个均匀分布的咬合缺口，避免了分步冲切带来的位置度误差。

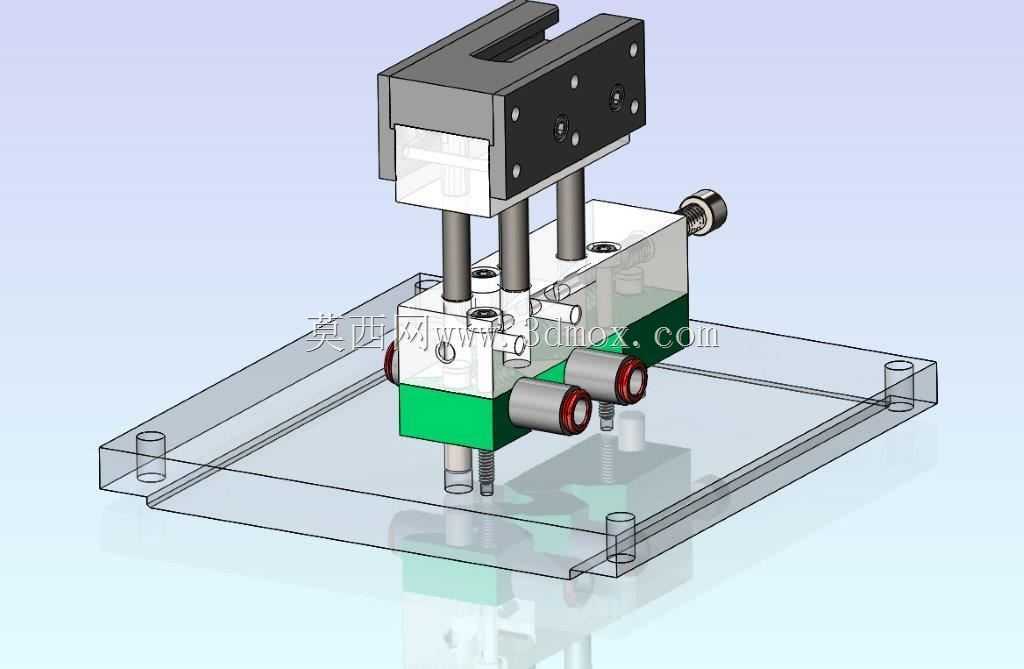

　　整套结构的安装边界适配常规160mm行程的小型冲床，上部模柄采用标准直径25mm的圆柱连接结构，可直接卡入冲床滑块的模柄孔内通过顶丝锁紧，下部底座的安装孔位间距为120mm*80mm，可直接固定在冲床工作台的T型槽上，无需额外制作过渡连接板。设计过程中充分考虑了不同规格喂料管的适配需求，核心的刀头固定座采用可更换式结构，针对8Fr、10Fr、12Fr、14Fr这几个常用规格的喂料管，仅需更换对应尺寸的定位芯轴与刀头垫块即可快速切换生产规格，换型时间可控制在15分钟以内，适配中小批量多规格的医用零部件生产节奏。结构的导向部分采用双直线光轴做水平进给导向，光轴直径为12mm，表面镀硬铬处理，配合自润滑铜套做滑动支撑，

　　可保证刀头进给过程中的位置精度，冲切重复定位精度可控制在0.02mm以内，避免出现切口深浅不一的问题。上部的动力传递采用斜楔驱动结构，冲床滑块下行时，上部的楔形块推动四个方向的滑块沿径向同步进给，将冲床的垂直运动转化为刀头的水平刮削动作，楔形块的驱动角度设置为15度，可在保证足够冲切力的同时降低刀头进给速度，避免软质管材被快速冲击产生撕裂变形。冲头的复位采用内置圆柱弹簧，冲床滑块上行时，弹簧推动水平滑块自动退回，方便操作人员取出加工完成的管件并放入待加工坯料。定位部分采用中心芯轴定位，待加工的喂料管套在中心芯轴上，芯轴上对应刀头的位置开有让位槽，可避免冲切过程中刀头磕碰到芯轴造成崩刃，芯轴的端部做圆角导向处理，

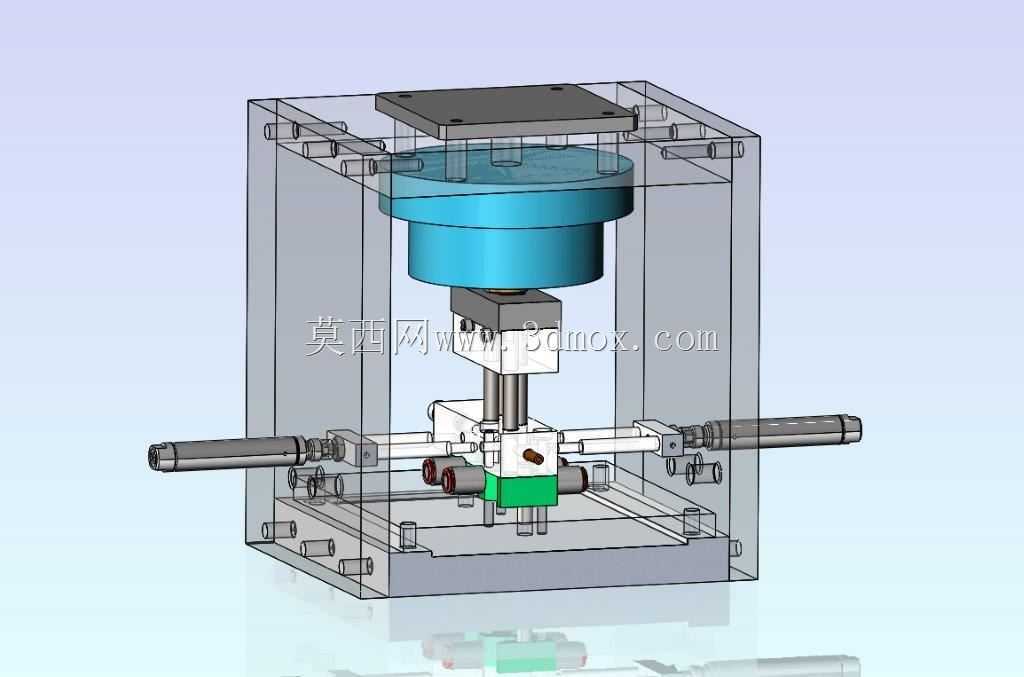

　　方便操作人员快速套入管件，降低上下料的辅助时间。从实际生产验证的情况来看，这套结构冲切单个工件的周期仅需2秒，切口边缘光滑无毛刺，四个咬口的位置度偏差不超过0.05mm，完全满足医用导管的装配要求，同时整套结构的易损件仅为冲切刀头，刀头采用高速钢材质磨制，单次刃磨可加工超过2万件工件，维护成本较低。外围的透明防护罩采用亚克力材质制作，既可以观察冲切过程的运行状态，也可以避免冲切过程中产生的细小碎屑飞出伤人，符合生产车间的安全防护要求。结构的所有滑动接触面都设计有注油孔，可定期加注润滑脂降低磨损，延长整套部件的使用寿命。
