钳工用V型夹紧定位三角槽夹具

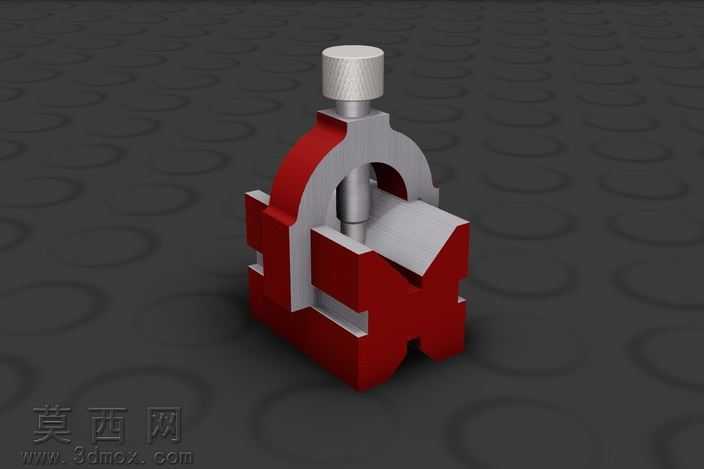

该作品为钳工工序中用于轴类、小型异形工件定位夹紧的V型三角槽夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的公差配合逻辑，对各活动部件的装配间隙做了符合实际使用场景的参数设定。模型主体分为基座、V型定位槽体、弧形压架、调节螺杆、滚花旋钮五个核心部分，基座采用对称式方块结构，底部做了平整处理保证放置稳定性，V型槽开设在基座中部，槽体角度采用标准90度设计，能够适配不同直径的圆柱类工件装夹需求。弧形压架跨接在V型槽上方，与调节螺杆做同轴配合，螺杆下端与压架接触位置做了球面限位设计，避免夹紧过程中出现卡滞、偏斜问题；顶部的滚花旋钮做了防滑纹理建模，还原实际五金件的表面滚花细节，旋钮与螺杆采用一体式连接结构，转动旋钮即可带动压架上下位移完成夹紧或松脱动作。材质渲染阶段，对基座与V型槽的固定结构部分采用了哑光金属红的喷塑漆面材质，还原工业工装的表面处理质感，压架、螺杆、旋钮部分采用了银灰色磨砂金属材质，区分不同部件的加工工艺，表面做了细微的粗糙度处理，避免渲染效果过于塑料化；场景搭建采用了带圆形凹点的深色防滑工作台作为承载面，打光采用三点布光方式，主光从侧上方照射突出夹具的结构轮廓，辅光补全暗部细节，顶光强化金属部件的边缘高光，最终渲染效果清晰展现了夹具的装配关系与外观细节。设计思路上，该夹具简化了传统台虎钳的复杂结构，针对小型工件的快速装夹需求做了结构优化，整体体积小巧，操作便捷，V型槽的定位精度能够满足钳工划线、钻孔、修磨等工序的装夹要求，活动部件的运动行程经过合理设定，既保证足够的夹紧行程，也避免螺杆脱出的问题，各部件的棱角处都做了符合实际加工的倒角处理，没有出现尖锐的建模破面，整体结构完全符合实际加工生产的可行性，可直接作为工装设计的参考模型使用。
