雅马哈R6摩托车后轮轮毂链轮总成

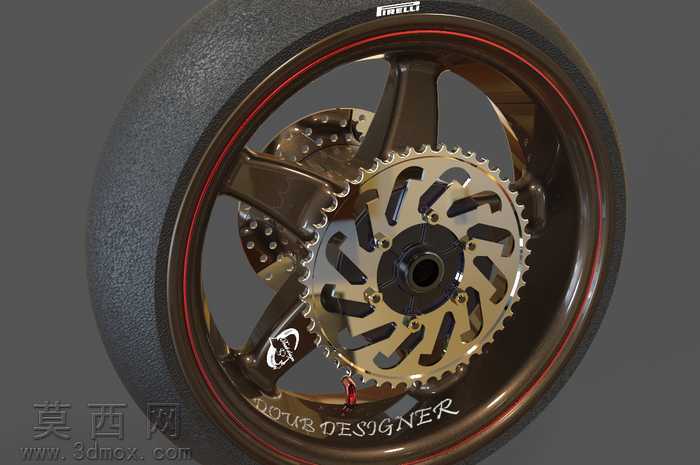

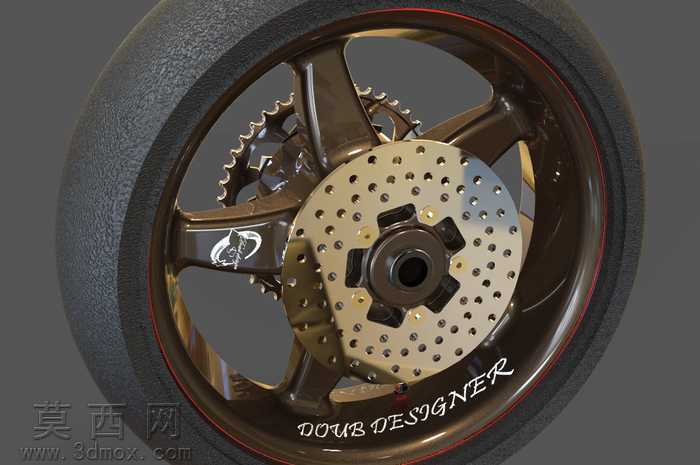

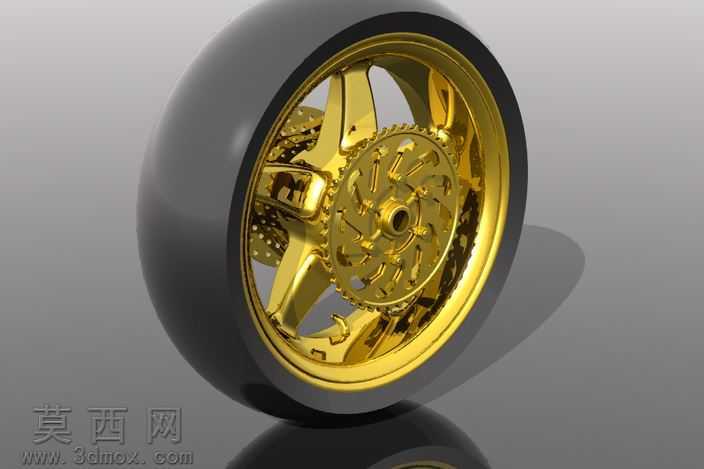

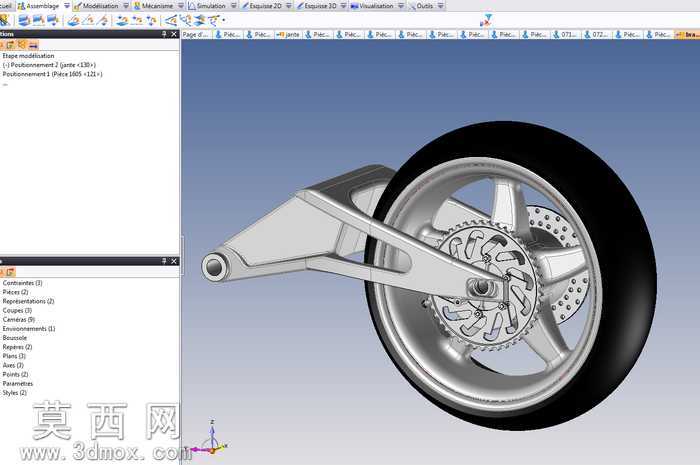

本作品为摩托车后轮行走与传动集成总成的三维建模成果，建模过程以还原雅马哈YZF R6 2008款后轮真实结构为核心目标，首先通过参考实车测绘数据确定各部件的尺寸比例，在三维建模环境中先完成基础轮辋的曲面构建，通过多段样条曲线勾勒轮辋的深槽轮廓、胎圈座弧度，保证轮辋与轮胎的配合尺寸符合摩托车轮胎安装的行业标准，轮辋边缘的红色装饰线通过曲面偏移分割实现，精准还原实车的外观细节。轮辐部分采用三辐式运动化造型设计，建模时通过多截面实体命令生成带弧度的辐条结构，辐条表面的品牌标识通过凸雕特征实现，保证标识的立体感与位置精度，辐条与轮辋、轮毂中心座的连接位置做了平滑的圆角过渡处理，还原铸造轮毂的工艺特征。中心轮毂部分集成了刹车盘安装位、轴承安装孔、链轮固定座结构，建模时严格按照同轴度要求设计各安装孔位的位置，保证装配时的配合精度，刹车盘的通风孔、固定螺栓孔通过阵列命令完成，孔位的分布角度与实车完全一致。配套的传动链轮采用镂空轻量化设计，建模时先绘制链轮的齿形轮廓，按照摩托车链轮的标准齿形参数生成齿部结构，再通过拉伸切除完成辐板部分的异形镂空造型，既还原了改装链轮的轻量化设计特征，也保证了齿形参数符合链条传动的啮合要求。轮胎部分通过曲面扫掠生成胎体轮廓，胎面的橡胶纹理通过凹凸贴图结合细分曲面调整实现，还原倍耐力运动轮胎的胎纹质感，轮胎侧壁的品牌标识通过纹理映射贴合曲面，保证标识随胎侧弧度自然变形。材质渲染阶段，轮辋采用亮面黑铬金属材质，调整反射参数模拟抛光金属的高光效果，边缘装饰线采用半光泽红漆材质，链轮采用枪灰色金属搭配切削亮面的齿尖效果，轮胎采用哑光带细微颗粒感的橡胶材质，刹车盘采用磨砂铸铁材质，各部件材质的粗糙度、反射率参数经过反复调试，在渲染场景中通过三点布光突出金属部件的反光层次，阴影参数调整为软阴影效果，让整体渲染效果更具真实质感。建模过程中各部件采用独立零件建模再装配的方式，保证轮辋、辐条、轮毂、链轮、刹车盘、轮胎的装配关系准确，各配合面的间隙控制在合理范围，既满足外观展示的需求，也可用于后续的结构校核、改装方案演示等场景。
