带应力云图展示的离心式叶轮三维设计

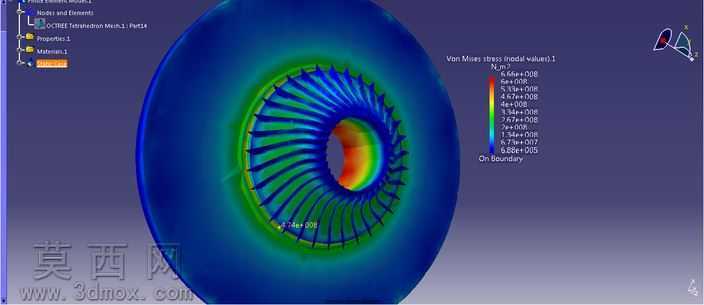

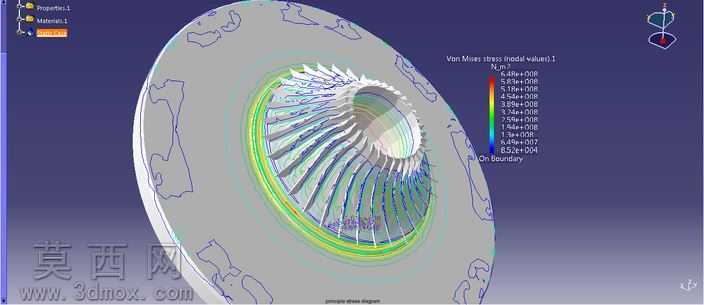

本作品为离心式叶轮的三维参数化建模成果，建模阶段依托三维设计软件完成全参数化特征构建，首先通过草图绘制确定叶轮的轮毂基准轮廓、轮盖曲面边界以及单枚叶片的翼型截面线，针对叶片的空间扭曲形态，采用曲面放样、边界混合的方式构建光滑连续的叶片型面，保证叶片进出口安装角符合流体力学设计要求，相邻叶片间的流道截面沿径向平滑过渡，避免出现流道突变引发的流动损失。完成单枚叶片建模后，通过圆周阵列命令按照设计叶片数完成整圈叶片的阵列装配，同时对轮毂与叶片的交接位置、轮盖与叶片的连接位置做圆角过渡处理，消除结构尖角，降低应力集中风险，整体模型的几何公差控制在合理范围内，可直接对接后续的仿真分析与加工环节。本次展示的可视化内容为叶轮结构的静力学仿真云图，通过有限元分析模块完成网格划分后，施加额定转速下的离心载荷与约束条件，求解得到叶轮整体的等效应力分布结果，采用彩虹色阶映射的渲染方式直观呈现应力分布规律：从图中可观察到叶轮靠近轮毂中心的区域应力水平相对较高，沿叶片径向向外应力逐步降低，叶片前缘与轮毂交接位置存在局部应力集中区域，轮盘主体大部分区域应力处于较低水平，该仿真结果可用于指导后续的结构优化，比如调整局部壁厚、优化过渡圆角来改善应力分布。材质设置上，模型默认采用金属结构钢材质属性，赋予基础的金属质感，仿真云图的渲染采用半透明叠加效果，既保留叶轮整体的轮廓形态，又清晰展示不同位置的应力数值差异，视角选取为斜向等轴测视角，可同时观察到叶轮的轮盘端面、叶片流道以及中心安装孔的结构，配合色阶标尺清晰标注应力数值区间，让观看者快速理解叶轮的受力特性。整个设计过程遵循流体机械叶轮的设计规范，兼顾气动性能与结构强度要求，建模过程中保留了全参数化的特征树，可通过修改叶片数、进出口直径、叶片安装角等核心参数快速衍生不同规格的叶轮方案，适配不同的工况需求，模型结构完整无几何错误，可直接用于后续的CAM加工编程、3D打印样件制作或者流体仿真分析的前置几何文件。
