硬齿面减速机齿轮轴三维结构设计

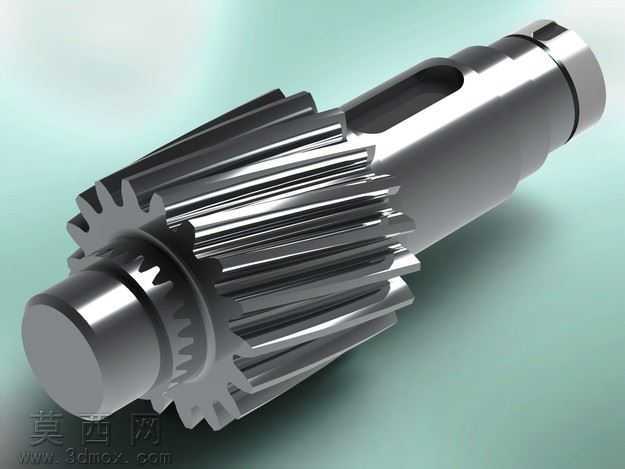

本作品为硬齿面减速机配套的斜齿齿轮轴三维建模作品，建模过程严格遵循机械设计规范与减速机传动件的实际加工工艺要求，完整还原了该类核心传动零件的全部结构细节。建模阶段首先通过参数化草图绘制齿轮轴的轴向回转轮廓，精准标定各轴段的直径、长度尺寸，预留出键槽、轴肩、卡簧槽等装配结构的位置，通过回转特征生成轴体的基础基体，保证各轴段的同轴度公差符合减速机装配的精度要求。针对核心的斜齿轮轮齿部分，采用参数化齿轮生成逻辑，依据硬齿面齿轮的模数、齿数、螺旋角、压力角、齿顶高系数等核心设计参数，通过渐开线齿廓的精准拟合生成单个轮齿的轮廓曲线，再通过螺旋阵列完成全部轮齿的建模，齿面的过渡圆角、齿根的应力释放结构均按照硬齿面齿轮的强度设计要求做了细节处理，避免应力集中导致的轮齿失效。键槽结构按照平键装配的国标尺寸设计，槽宽、槽深、端部圆角均符合公差要求，保证与传动轮毂的装配精度。材质与渲染阶段，为模型赋予了合金钢硬齿面零件的金属材质，调整材质的粗糙度、反射率参数，还原淬硬处理后金属表面的细腻金属光泽，通过光影渲染突出轮齿的螺旋走向、轴段的阶梯结构以及各加工面的质感，清晰展现零件的结构特征。设计过程中充分考虑了该齿轮轴在减速机内的装配逻辑，轴肩的定位尺寸、轴端的倒角、卡簧槽的位置均匹配减速机内部轴承、齿轮、密封件的装配需求，既保证了零件的结构强度，也兼顾了实际加工的工艺可行性，模型结构完整无缺失特征，可用于减速机的装配干涉检查、结构展示、工程图生成等场景，能够直观呈现硬齿面减速机齿轮轴的设计特点与结构细节。
