带安装底座的行星齿轮减速机结构设计

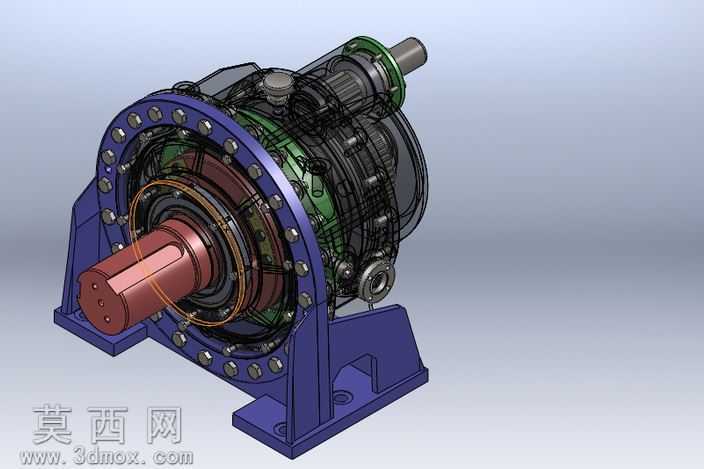

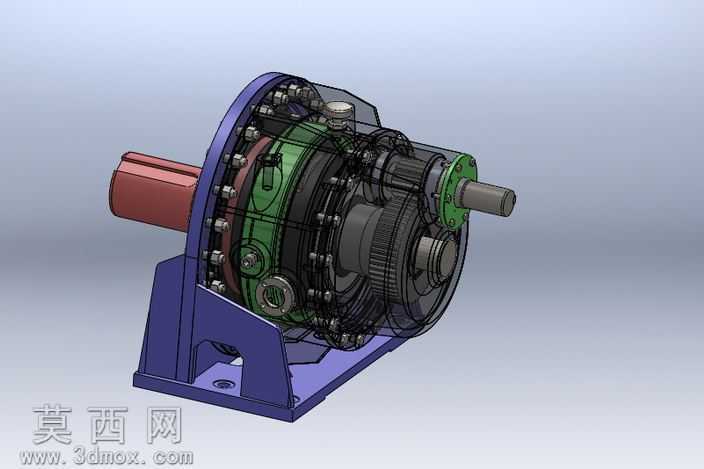

本作品为行星齿轮减速机的三维结构设计，采用主流三维机械设计软件完成全参数化建模，所有零部件均按照机械设计标准进行尺寸约束与装配配合，完整还原了行星减速机的内部传动结构与外部安装形态。建模过程中首先完成核心传动部件的构建：包含太阳轮、行星轮、内齿圈以及行星架的参数化绘制，对齿轮的模数、齿数、压力角等核心参数进行了标准化设定，保证齿轮啮合关系的准确性，同时对行星轮的均布安装结构、行星架的支撑定位结构做了细节还原，确保传动逻辑符合行星减速的工作原理。其次完成外部结构的建模，包含两端伸出的输入输出轴、分段式的箱体壳体、底部的安装固定底座、端盖连接螺栓以及密封定位结构，所有装配体均添加了正确的配合约束，可实现传动结构的运动仿真演示。渲染阶段针对不同零部件赋予了差异化材质：输入输出轴采用合金结构钢材质，呈现金属切削后的哑光金属质感；箱体与安装底座采用铸铁材质，赋予深灰蓝色的涂装质感；内部齿轮件根据功能区分，分别赋予调质钢、渗碳淬火钢对应的材质表现，密封件、端盖等部件也匹配了对应的工程塑料、金属材质效果，通过光影调整清晰展现内部的层级结构与装配关系，半透明的箱体展示效果可直观呈现内部行星齿轮的排布与啮合状态。设计过程中充分考虑了减速机的实际应用需求，底部安装底座预留了标准安装孔位，输入输出轴的轴径、键槽结构均符合通用安装标准，端盖的螺栓连接布局满足拆装维护的操作空间要求，整体结构紧凑，传动比设计合理，可用于机械传动相关的教学演示、结构参考以及选型设计参考，清晰展现了行星减速机体积小、传动效率高、减速范围广的结构优势。
