手枪握把防滑护片结构三维数模

　　做轻武器结构配套设计快十二年，经手的握持类零部件数模少说也有上百套，这次的握把护片结构，是针对紧凑型半自动手枪做的配套优化设计，先从实际使用场景说，这类护片是直接装配在手枪握把框架两侧的接触部件，射手据枪时整个手掌的贴合区域完全覆盖在护片表面，不管是竞技射击场景下长时间据枪的稳定性需求，还是勤务使用中遇汗、遇水后的防滑可靠性，都直接和护片的结构设计挂钩。

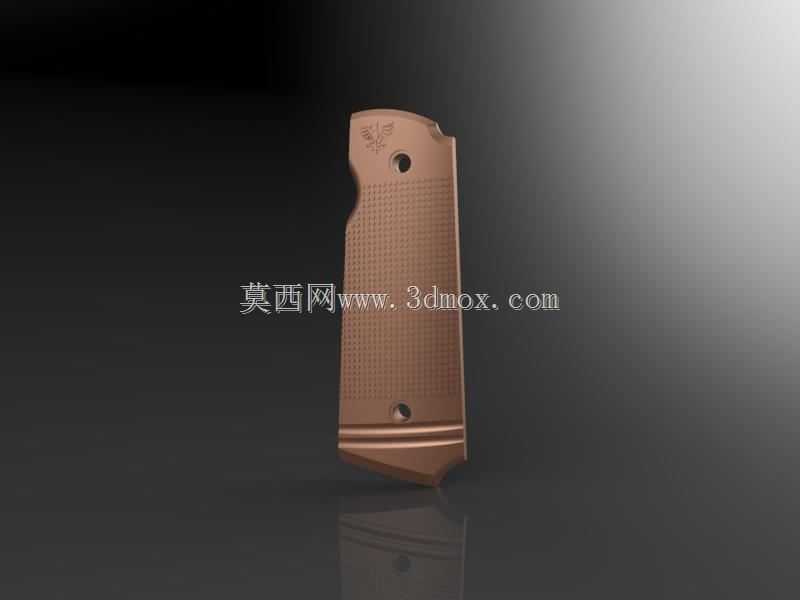

　　先讲安装边界的硬指标，这个护片的整体轮廓完全匹配对应型号手枪握把的侧面安装槽，上下两个安装孔的中心距严格按照握把框架上的固定螺柱位置做公差适配，孔位做了沉头设计，装配后固定螺丝的端面完全沉入护片表面0.2mm，不会突出硌手，也不会因为螺丝突出勾挂枪套、衣物。护片的厚度控制在4.2mm，装配后两侧护片加握把框架的总宽度刚好是32mm，适配市面上绝大多数通用型手枪套的插拔尺寸，不会因为护片过厚导致携行时插拔卡滞，也不会因为厚度不足让射手握持时直接硌到内部的金属框架棱边。

　　外形设计上没有做多余的花哨造型，整体贴合手掌自然握持时的曲面弧度，靠近扳机护圈的位置做了向内收的让位缺口，刚好给射手扣扳机的食指指根留出活动空间，不会出现据枪时护片上沿卡磨指根的问题。护片下半部分做了轻微的外凸弧面，刚好贴合手掌小鱼际的位置，据枪时手掌能自然贴合到位，不需要刻意调整握持姿势就能找到正确的受力点。表面的防滑结构是整个设计的核心，整个握持接触区域做了等距排布的方格防滑纹，格纹的凸起高度是0.3mm，格纹间距1.2mm，这个参数是经过多轮实握测试定下来的——凸起太高的话，长时间握持会硌得掌心生疼，冬季戴薄手套射击时还会勾挂手套纤维；凸起太低的话，手心出汗或者沾了少量泥沙时防滑性能会直线下降，据枪时容易打滑偏移。护片最上端做了一个小型的浮雕标识区域，不影响握持手感，也能满足型号识别的需求，护片最下端做了三层阶梯状的收边结构，一方面是和握把底部的弹匣仓轮廓做齐平过渡，不会出现突出的棱边，另一方面也能给握持时的小拇指提供一个明确的定位点，快速射击时小拇指搭在这个位置就能快速锁定握持位置，不用反复调整手型。

　　从设计思路上讲，这类握持部件不能只看外观造型，所有的曲面、纹理、孔位都要围绕人机功效和勤务可靠性来做。比如护片内侧和握把框架接触的面，做了0.1mm的间隙适配，中间预留了双面胶或者缓冲垫的粘贴空间，装配后不会因为金属框架和护片的硬接触出现晃动异响，也能在枪械后坐时起到轻微的缓冲作用，降低后坐力对掌心的冲击。护片的边角全部做了R0.5的圆角处理，没有任何尖锐的棱边，不管是日常携行插拔枪套，还是据枪时快速调整手型，都不会划伤皮肤或者勾挂衣物。材质适配方面，这个数模的结构既可以做铝合金阳极氧化处理，也可以做聚合物注塑生产，不同材质生产时只需要调整内壁的加强筋厚度就能满足强度要求，铝合金版本适合竞技射击场景，质感硬挺防滑性能持久，聚合物版本适合勤务使用，重量轻冬季握持不会冰手，抗摔抗磕碰性能更好。

　　实际使用中，这类护片的更换频率其实不低，很多射手会根据自己的手型大小、握持习惯更换不同厚度、不同防滑纹理的护片，所以这个数模的安装孔位完全兼容原厂标准，不需要对枪身做任何改装就能直接替换安装，互换性很强。做数模的时候特意把防滑纹的结构做了参数化排布，后续如果要调整格纹密度、凸起高度，只需要修改对应参数就能快速生成新的结构，不用重新做整体曲面，能给后续的衍生型号设计省不少功夫。另外在曲面过渡的地方，所有的曲率变化都做了G2连续，不管是后续做CNC加工还是注塑开模，都不会出现曲面褶皱、加工棱线的问题，生产时的良率能提上来，不会因为曲面不顺导致加工后需要大量人工修型。
