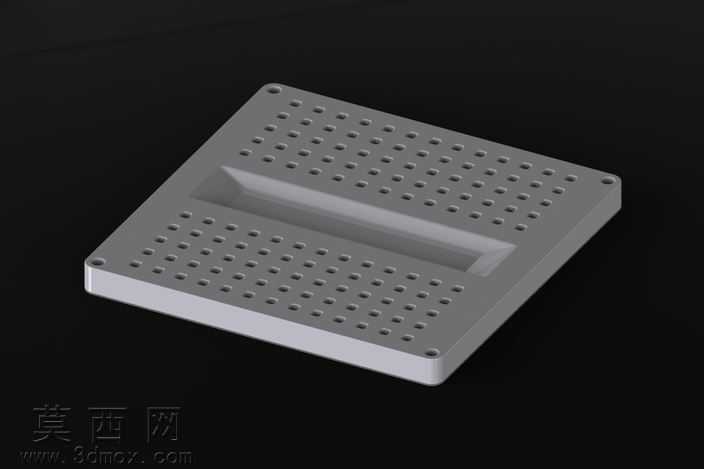

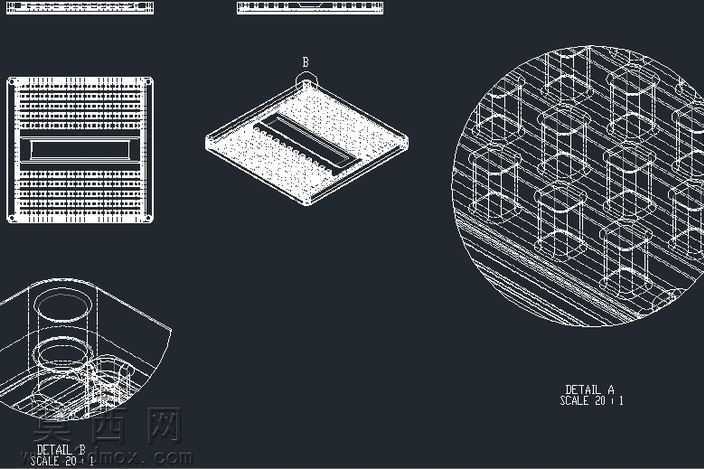

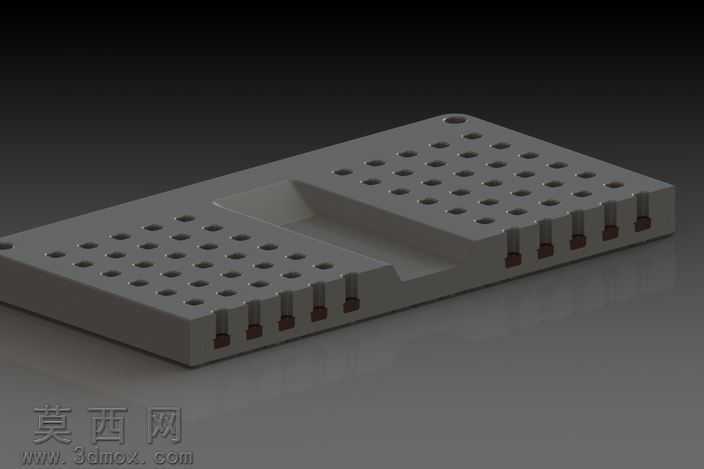

本作品为微型电路试验板的三维建模设计成果,建模阶段依托参数化建模逻辑完成整体结构搭建,首先确定方形板件的基准平面,以板件中心为对称基准规划整体布局,保证结构的对称性与规整性。板体整体采用方正的薄型长方体结构,四个边角位置设计有沉头安装孔,用于试验板的定位与固定,避免安装后螺丝突出板体表面影响使用。板体上半区域与下半区域均匀排布矩阵式通孔,孔位按照标准间距阵列排布,保证孔位精度一致,可满足电子元件插装、跳线连接的试验需求,孔组之间预留长条形凹槽结构,该凹槽可用于布设排线、放置小型贴片元件模块,提升试验板的空间利用率。建模过程中对板体边缘做了微小的倒角处理,去除尖锐棱角,既提升了模型的真实感,也符合实际工装产品的加工工艺要求,避免锐边划伤操作人员。材质渲染阶段,板体主体采用哑光硬质工程塑料材质,模拟常用绝缘试验板的质感,表面设置细微的磨砂纹理,还原真实板材的表面触感,安装孔内壁做轻微的高光处理,体现孔位加工后的光洁度,整体渲染采用柔和的侧上方打光,清晰呈现板体的凹凸结构、孔位排布与凹槽形态,阴影过渡自然,充分展示结构细节。设计思路围绕小型电路试验的实用需求展开,在有限的板体面积内最大化排布可用插装孔位,同时预留专用的走线凹槽,兼顾元件插装与线路布设的双重需求,整体结构简洁规整,无多余冗余设计,所有特征均服务于电路试验的实际使用场景,建模过程中严格控制各特征的尺寸比例,保证孔位间距、板体厚度、凹槽深度的参数符合常规电子试验的使用习惯,模型结构完整,可直接用于后续的工程出图、3D打印加工或者虚拟电路试验仿真场景使用。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.33 MB
- 售价 10金币
- 浏览次数
- 系统要求 AutoCAD2013,SolidWorks,STEP/IGES,效果图,其它,
- 软件分类 通用机械零部件
