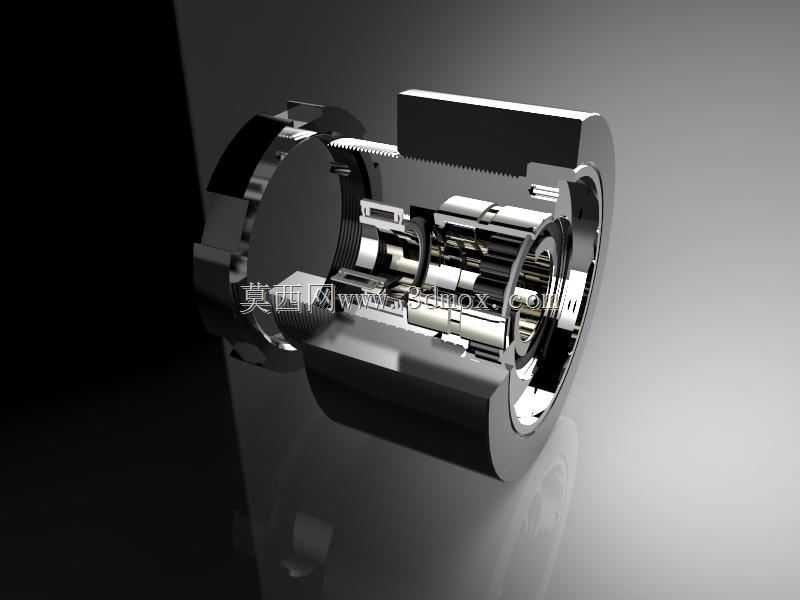

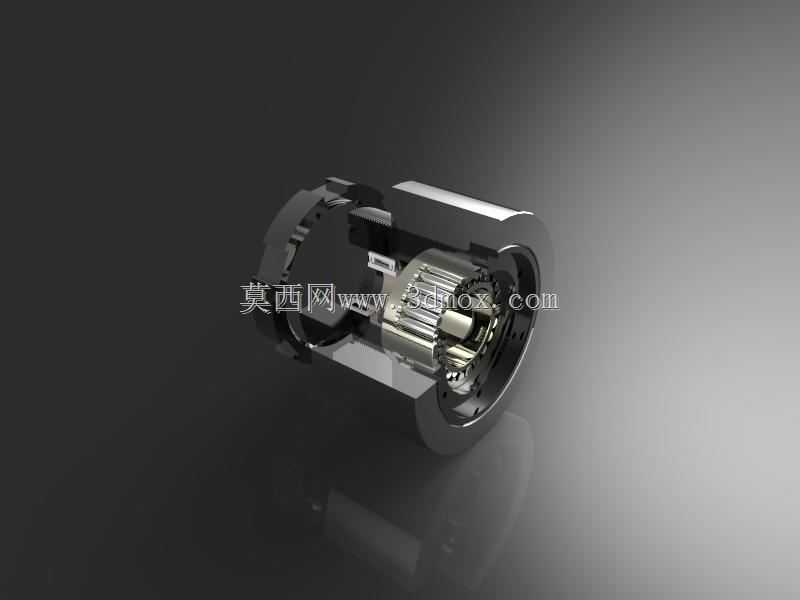

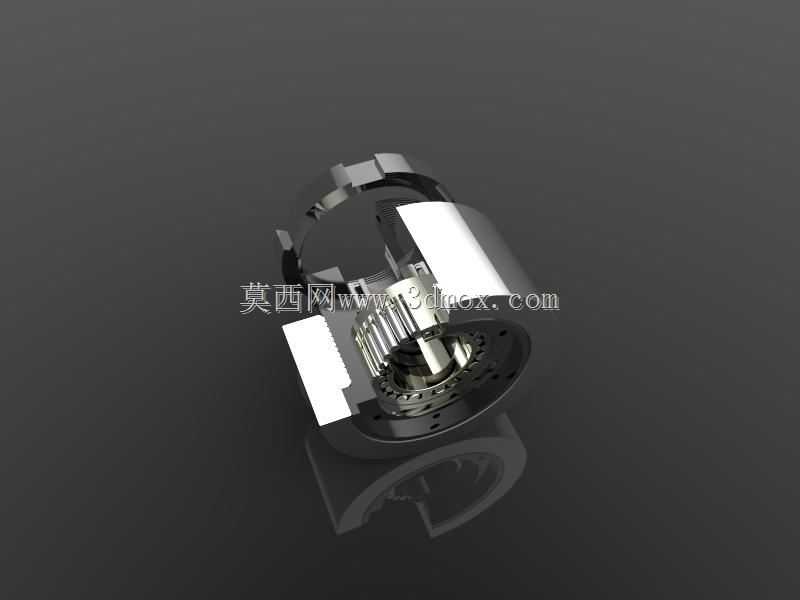

旋转弯曲模量测试用机械连接结构

　　在材料力学性能测试、精密传动部件校验的实际工程场景中，这类旋转弯曲工况适配的连接结构，是完成材料弯曲疲劳参数采集、旋转部件动态形变校验的核心承载单元。日常产线的材料抽检环节、高校力学实验室的试样测试环节、高端传动部件出厂前的动载校验环节，都需要这类结构完成扭矩传递与弯曲载荷的同步承载，避免测试过程中出现试样打滑、载荷传导偏差的问题。从实际使用的功能逻辑来看，该结构需要同时满足周向旋转的同轴度要求，以及径向弯曲载荷的均匀传导需求，不能出现局部应力集中导致的提前失效，否则会直接导致测试数据偏离真实值，甚至造成测试过程中部件飞出的安全隐患。设计这类结构的时候，首先要梳理载荷传递的路径：输入端的旋转扭矩通过外侧的法兰连接结构传入，

　　经过内部的多级阶梯轴配合面传递到试样装夹端，而径向施加的弯曲载荷则通过外侧的支撑环结构均匀分散到整个配合面，避免单点受力造成的配合面压溃。内部的配合公差选择上，旋转配合面选用H7/g6的间隙配合，保证高速旋转过程中不会出现卡滞，而承载弯曲载荷的端面则选用H7/js6的过渡配合，保证载荷传递过程中没有多余的回程间隙，避免测试过程中出现载荷波动。外形尺寸的边界设计上，整体结构的最大外径适配常规力学测试台的装夹卡口尺寸，安装法兰的螺栓孔位与主流测试设备的输出端孔位完全匹配，不需要额外制作转接法兰就能直接装夹使用；轴向总长度控制在测试台的有效装夹行程范围内，不会出现装夹后试样端超出测试腔室的问题。内部的空腔结构预留了试样装夹的足够空间，

　　同时在空腔侧壁设计了导向键槽，保证试样装夹后周向定位准确，不会在旋转过程中出现相对转动。结构的边角位置都做了R2以上的圆角过渡，避免热处理过程中出现应力开裂，同时也减少了装配过程中尖锐边角对操作人员的划伤风险。和常规的刚性联轴器结构不同，这类适配旋转弯曲测试的结构，在支撑环位置做了局部的壁厚优化，既保证足够的径向承载刚度，又不会因为刚度过大导致弯曲载荷无法有效传递到被测试样上。实际装配过程中，内部的轴承配合面需要做涂油润滑处理，减少长期旋转测试过程中的磨损，延长结构的使用寿命；外侧的连接端面做了发黑防锈处理，适应实验室环境中可能存在的潮湿工况，避免长期放置出现锈蚀影响配合精度。在动态测试工况下，

　　该结构可以在每分钟数千转的旋转速度下稳定传递额定弯曲载荷，连续运行数十小时不会出现配合松动、精度下降的问题，完全满足长期疲劳测试的使用需求。针对不同直径的测试试样，结构内部的装夹端可以更换适配的夹套，不需要更换整个主体结构就能完成不同规格试样的测试，有效降低了测试环节的工装成本。结构上的密封槽设计可以适配常规的O型密封圈，避免测试过程中使用的润滑脂泄漏污染测试试样，同时也能阻挡外界的粉尘进入内部配合面，造成配合面的磨粒磨损。
