等节距圆柱缓冲弹簧结构设计

　　在各类存在冲击载荷、往复运动的机械结构中，缓冲弹簧是承担动能吸收、行程限位、冲击缓释的核心弹性元件，从工程机械的行走机构悬架、液压设备的行程末端缓冲，到工业自动化产线的气缸端部防撞、精密设备的隔振支座，这类圆柱螺旋压缩弹簧的适配场景覆盖了从轻载电子设备到重载工程装备的极宽载荷区间。不同于普通承载用压缩弹簧，缓冲类弹簧的设计核心并非单纯的静载支撑，而是要在冲击发生的极短行程内，将刚性碰撞的动能逐步转化为弹簧的弹性势能，避免结构件之间的硬接触造成应力集中、零件崩裂或者运动精度失效。

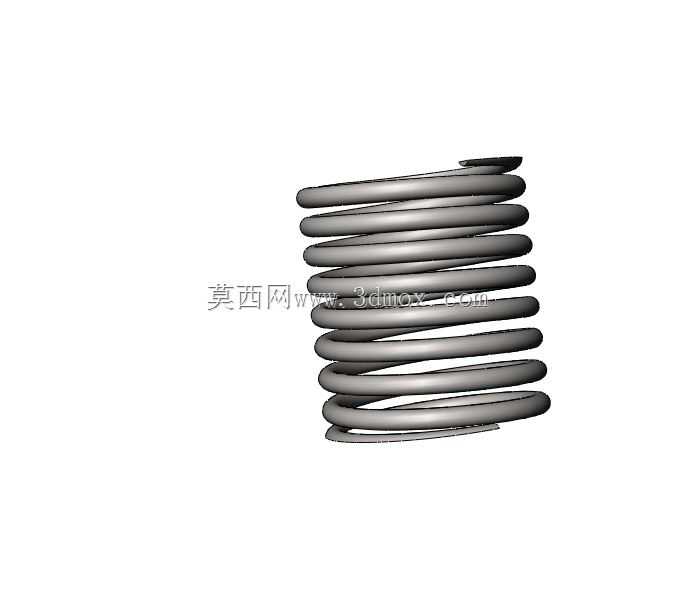

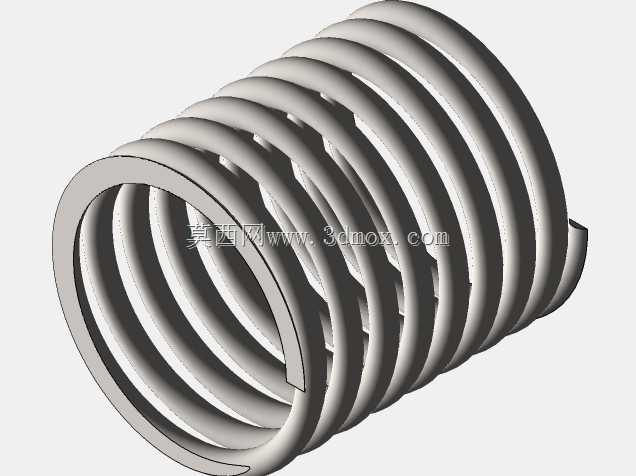

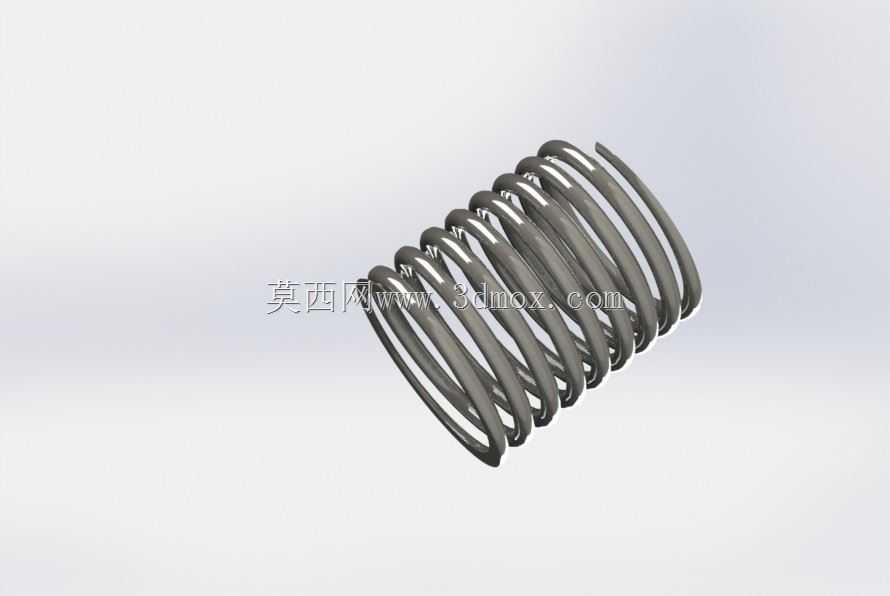

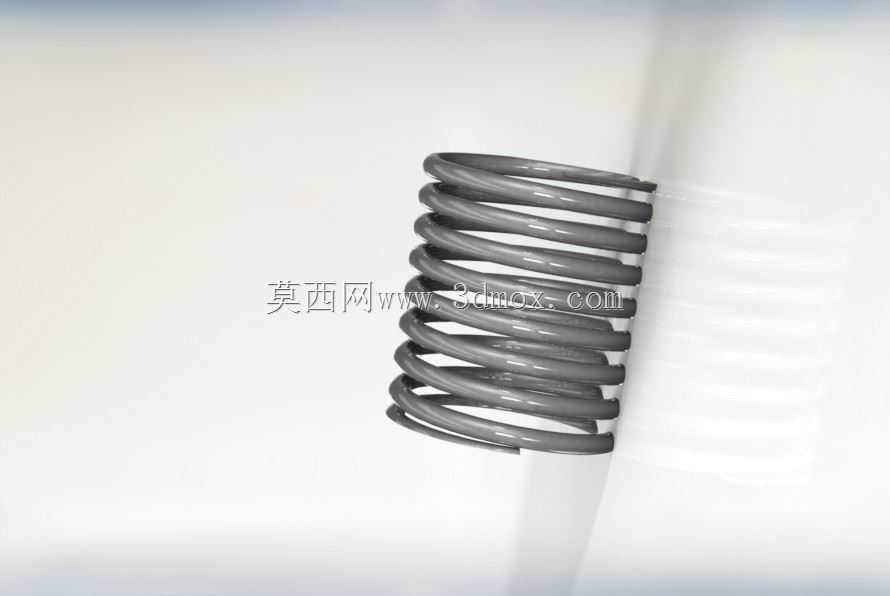

　　从结构形态来看，这款等节距圆柱缓冲弹簧采用圆形截面金属线材绕制，两端做并圈磨平处理，保证安装时端面与支撑座的贴合度，避免受载时出现偏斜、侧滑的问题。弹簧的有效圈数经过匹配计算，在额定压缩行程内不会出现并圈触底的情况，保证缓冲过程中弹力输出的线性度，不会因为圈间接触导致刚度突变，引发二次冲击。绕制过程中严格控制节距误差，相邻簧圈之间的间隙均匀，避免受载时局部圈间摩擦过大造成弹力衰减，同时也能减少长期往复压缩后的疲劳磨损。

　　设计这类缓冲弹簧时，首先要明确安装位置的空间边界：弹簧的外径要适配安装导杆或者安装套筒的内径，预留足够的径向间隙，避免压缩过程中簧圈与周边结构发生剐蹭；弹簧的自由长度要匹配安装腔的深度，保证预压安装后不会出现松脱，同时最大压缩量要小于弹簧的极限压缩行程，预留15%左右的安全余量，避免过载时簧圈发生塑性变形。线材的选型要结合实际工况的冲击频率、环境温度、腐蚀条件确定，常规室内工况下选用碳素弹簧钢即可满足强度与疲劳寿命要求，若存在潮湿、腐蚀环境则需要更换为不锈钢线材或者做表面防腐处理。

　　在实际设备装配中，这类缓冲弹簧多数会配套导杆或者套筒使用，因为弹簧受压缩时如果没有径向约束，长径比过大的情况下很容易出现失稳侧弯，导致缓冲失效甚至弹簧弹出引发安全隐患。安装时要保证两端支撑面的平行度，避免弹簧受偏载，偏载状态下不仅会大幅降低缓冲效果，还会让局部簧圈的应力远超设计值，大幅缩短弹簧的使用寿命。在日常设备维护中，需要定期检查弹簧的状态，观察是否存在簧圈裂纹、永久变形、端面磨损的情况，一旦发现自由长度出现明显缩短，就说明弹簧已经发生疲劳失效，需要及时更换，避免缓冲功能丧失造成设备损坏。

　　不同于变节距、变刚度的专用缓冲弹簧，等节距圆柱弹簧的刚度恒定，生产加工工艺成熟，成本可控，适合绝大多数对缓冲刚度线性度要求较高的场景，在选型时只需要匹配好安装尺寸、额定载荷、最大压缩行程三个核心参数，就能实现稳定可靠的缓冲效果，不需要额外定制复杂的结构，是机械结构设计中应用最广泛的缓冲弹性元件之一。
