带端部铰接孔精密传动丝杠结构

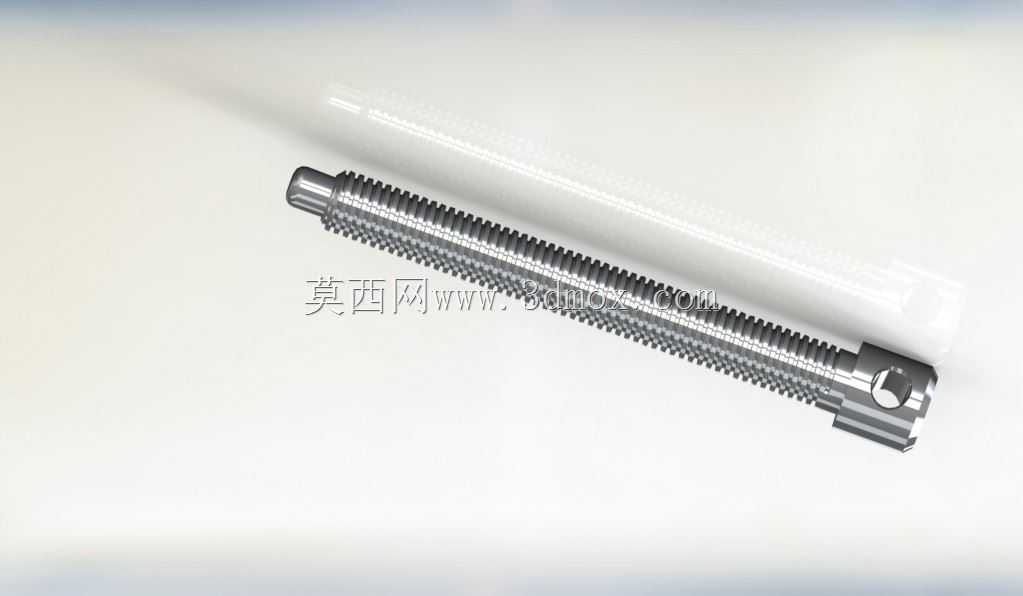

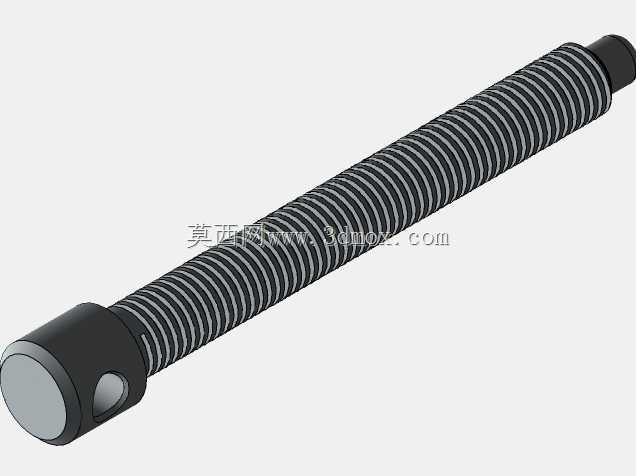

　　这款带端部铰接孔的丝杠结构，在中小载荷直线进给场景中有着非常广泛的适配性，常见于小型工装夹具的位移调节、轻工设备的直线执行机构、检测设备的精密进给单元，甚至部分民用机电产品的直线动作模块中都能见到同类结构的应用。和常规两端均为光轴配合轴颈的丝杠不同，这款丝杠的驱动端设计了带横向通孔的铰接结构，不需要配套刚性联轴器或者螺母座的额外转接，就可以直接和摆杆、连杆类驱动件形成铰接传动，在需要将旋转运动转化为直线运动、同时允许驱动端存在小角度摆动的机构里，这种结构能大幅减少配套零件数量，降低装配累积误差。从结构设计逻辑来看，丝杠的螺纹段采用了标准三角牙型，牙侧角经过优化，在保证足够传动强度的前提下，尽可能降低螺纹副之间的摩擦阻力，

　　手动调节时的手感顺滑度更好，也能减少长期往复运动后的牙型磨损。螺纹段和端部铰接结构之间做了退刀槽设计，退刀槽的宽度和深度严格匹配螺纹加工的工艺要求，既保证螺纹加工时不会在根部产生应力集中的凸台，也给配套的螺母预留了足够的行程终点限位空间，避免螺母运动到行程末端时和端部结构发生刚性碰撞。非驱动端的光轴段做了倒角处理，装配时可以顺畅穿入支撑端的导向孔或者轴承内圈，不会因为锐边刮伤配合件的表面。端部的铰接孔做了铰削加工的余量设计，实际生产中可以根据配套销轴的尺寸做最终精加工，保证铰接副的配合间隙控制在合理范围内，既不会因为间隙过大产生传动空程，也不会因为间隙过小导致铰接动作卡滞。从安装边界来看，

　　这款丝杠的有效螺纹长度覆盖了绝大多数小型调节机构的行程需求，安装时只需要在固定基座上设置两个支撑点位：一个点位支撑非驱动端的光轴段，采用间隙配合允许丝杠自由旋转，另一个点位预留铰接件的活动空间，不需要额外设置推力轴承来承受轴向载荷，因为这类小载荷场景下，螺纹副本身的摩擦阻力和铰接结构的承载能力已经足够应对工作中的轴向力，省去了复杂的轴承座安装结构，整体机构的轴向尺寸可以做得非常紧凑。在实际选型应用中，需要注意配套螺母的法兰安装尺寸要和被驱动的滑动部件匹配，螺母和滑动部件之间要设置防转结构，避免丝杠旋转时螺母跟着发生周向转动，导致进给动作失效。另外铰接孔和销轴的配合要定期加注润滑脂，减少铰接部位的磨损，

　　避免因为铰接间隙过大导致进给精度下降。和滚珠丝杠相比，这种滑动摩擦的丝杠结构虽然传动效率稍低，但是结构简单、成本低廉、维护方便，在不需要高速高频率往复运动、定位精度要求在毫米级的调节场景中，实用性反而更强，不需要复杂的防尘、预紧结构，哪怕在有少量粉尘的工况下也能稳定工作。设计建模的时候，螺纹段的牙型要注意和常用的标准螺母参数匹配，不要随意修改牙距和牙型角，否则会导致后期采购配套标准件时出现配合问题，端部铰接孔的中心要和丝杠的回转轴线保持垂直，否则传动过程中会出现周期性的卡滞，磨损速度会大幅加快。光轴段的同轴度要控制在合理公差范围内，避免丝杠旋转时出现径向跳动，导致进给动作不顺畅。
