双轴铰接指骨关节机械结构设计

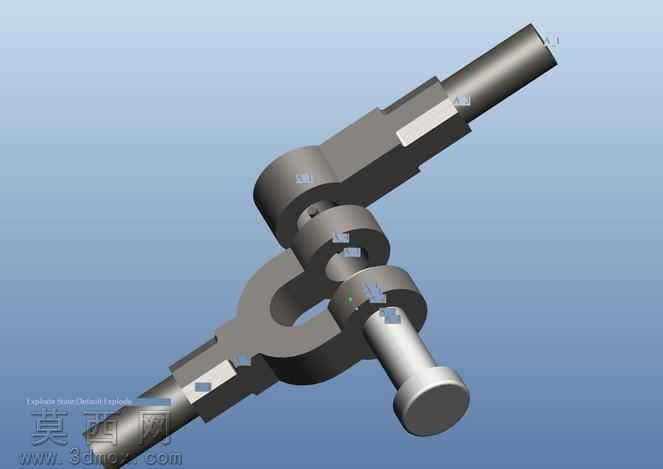

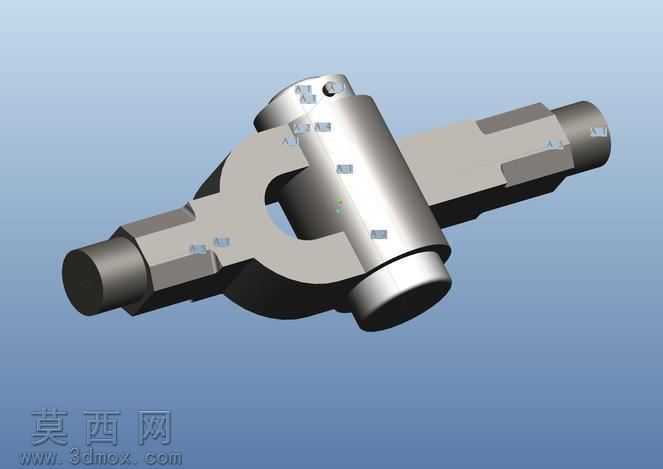

本作品为仿生指骨关节类机械铰接结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械铰接构件的尺寸配合规范，对每一处轴段、铰接孔、限位凸台的尺寸都做了精准的参数约束，确保各活动部件之间的装配间隙符合机械运动要求，避免出现运动干涉问题。模型整体采用金属质感材质进行渲染表现，通过哑光金属材质的光影调整，清晰呈现出构件表面的机加工纹理质感，不同轴段的平面铣削部位、铰接部位的环形接触面都通过材质光影的明暗变化做了突出表现，能够直观展现零件的加工特征。结构设计上采用双轴串联铰接的布局形式，两个铰接单元依次串联排布，每个铰接单元都设置了对应的轴体与铰接支座，轴体端部设计有圆形限位端头，防止铰接部件在运动过程中出现轴向窜动脱落，轴体上的平面铣削结构可用于与外部传动构件进行配合连接，实现关节的动力输入与角度控制。设计思路参考了人体指骨的运动铰接逻辑，在保证结构强度的前提下尽可能简化构件外形，去除不必要的冗余结构，让整体关节的外形紧凑规整，既可以用于仿生机械手指的铰接部位搭建，也可作为小型铰接传动机构的参考结构使用。建模过程中对所有的装配接触面都做了贴合约束验证，反复调整铰接部位的配合公差，确保两个铰接轴的转动轴线保持平行，让关节整体能够实现顺畅的弯折摆动动作，同时在铰接支座的连接部位做了加厚处理，提升结构的抗扭强度，避免关节受力时出现结构变形。渲染阶段采用渐变浅蓝背景突出主体结构，通过多角度的光影投射让构件的立体层次更加清晰，每一处棱边、每一个轴孔的结构轮廓都能够清晰辨识，完整呈现出该指骨关节结构的设计细节与机械特征。
