多工位同步进料木工锯切输送设备

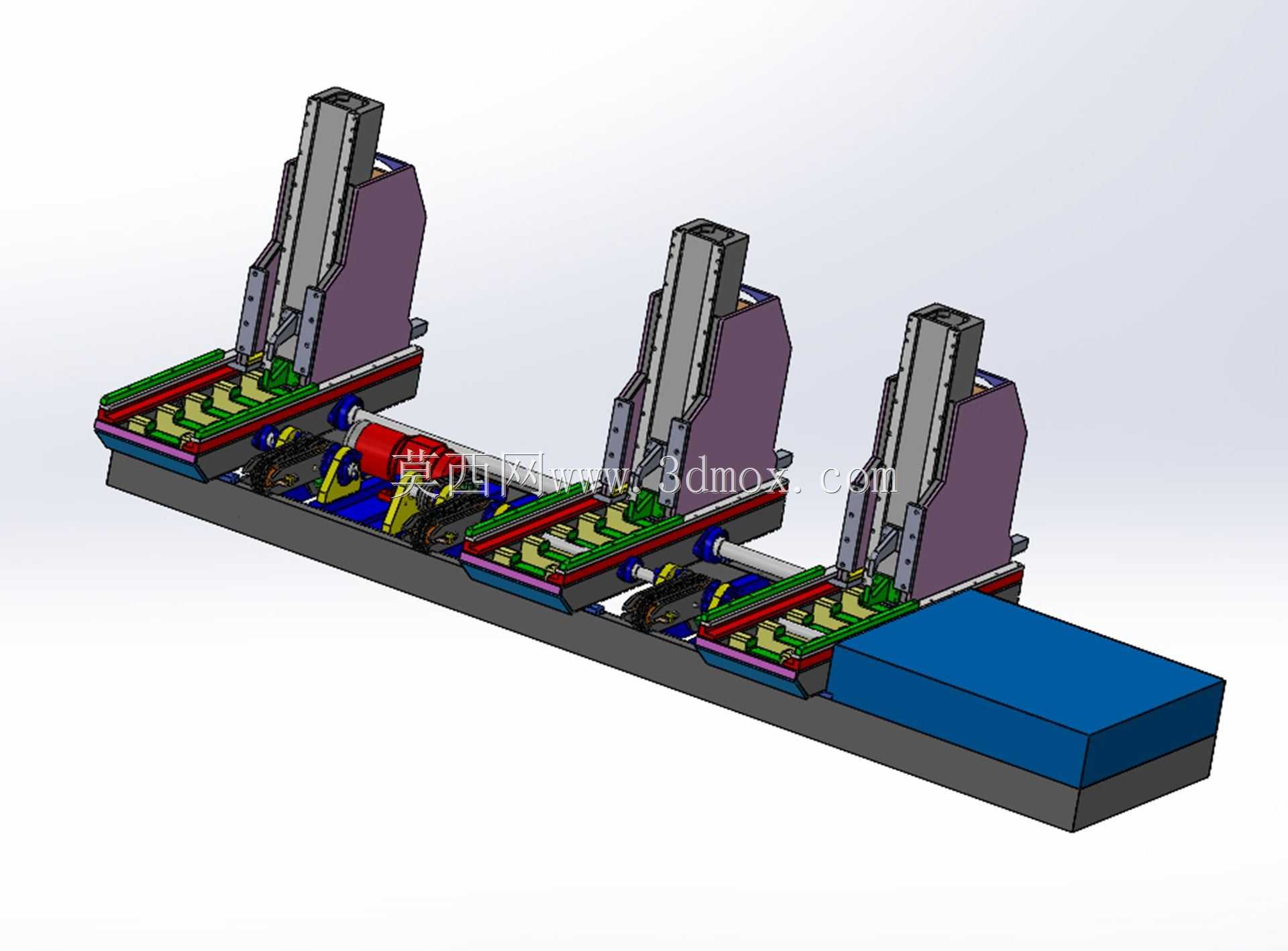

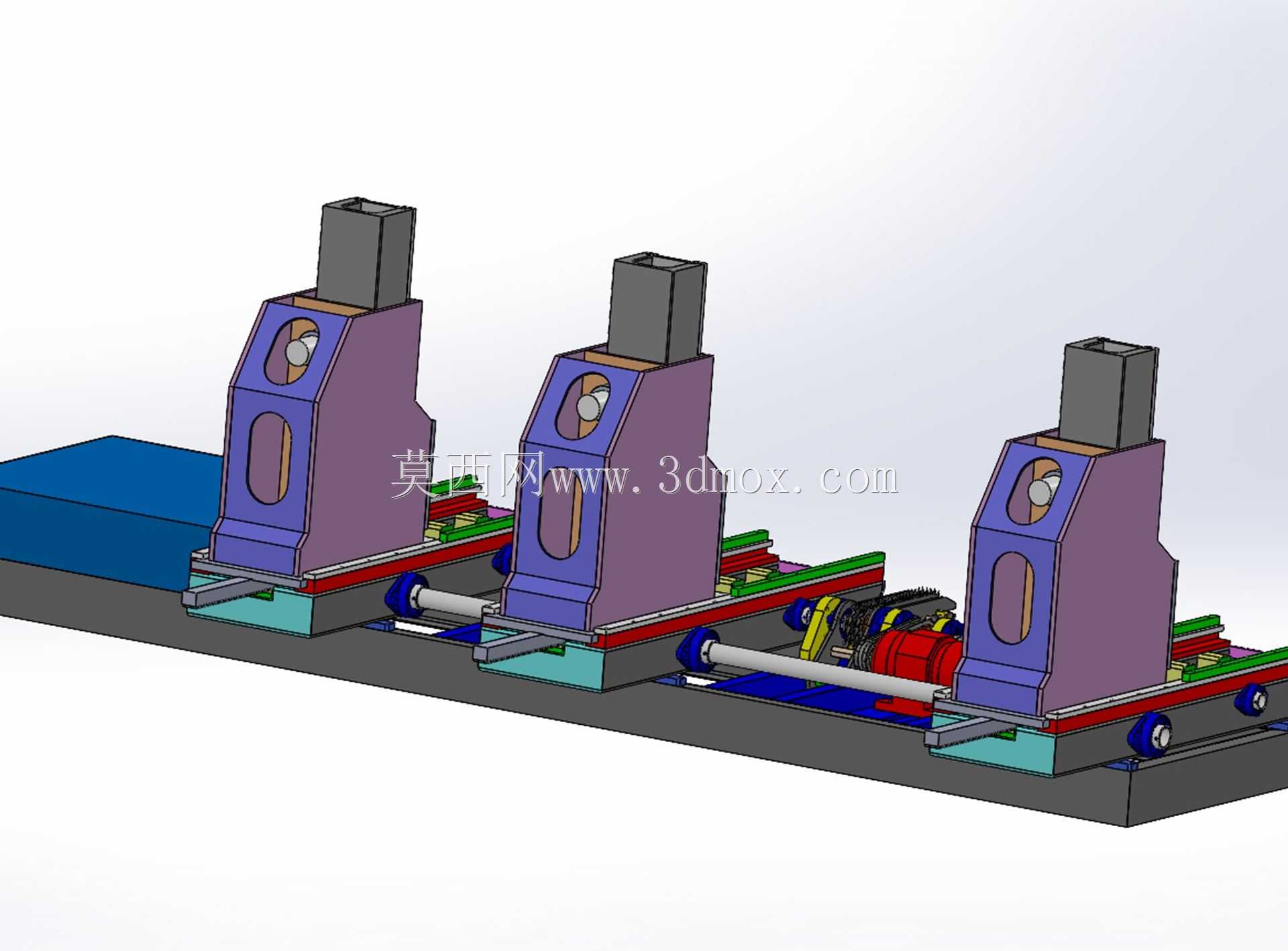

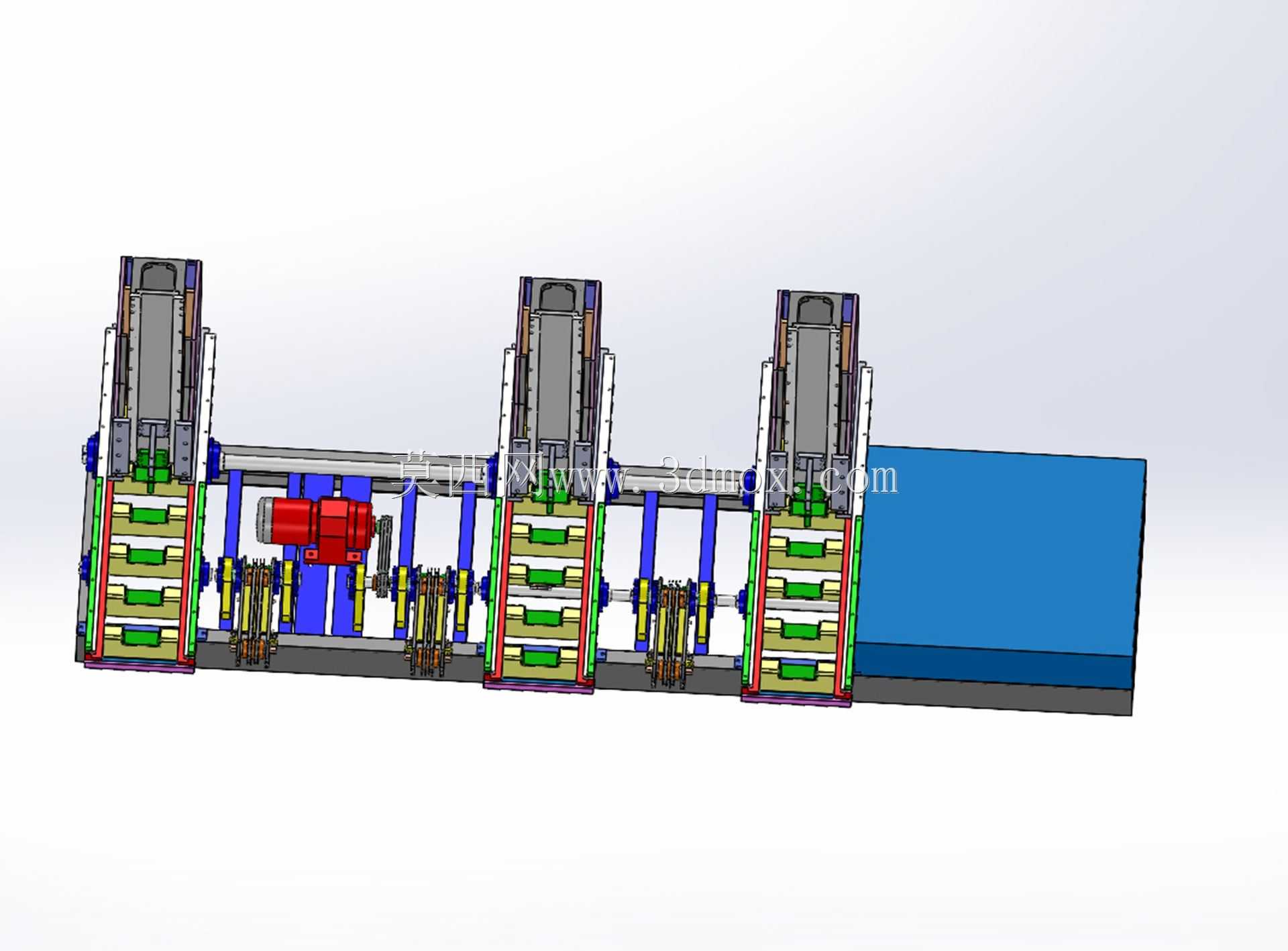

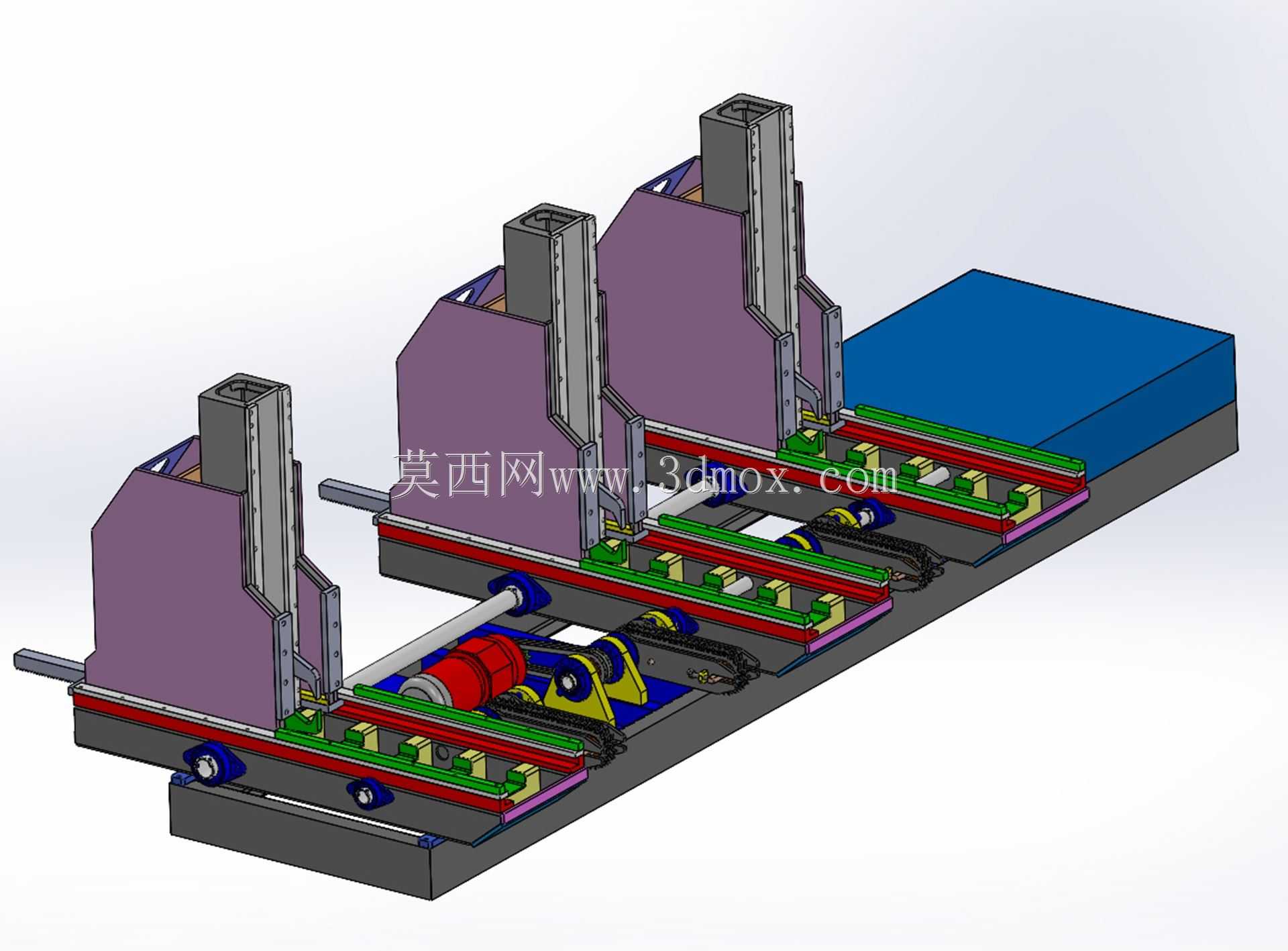

　　这款多工位木工锯切输送设备，主要面向规模化木材加工生产线的定长锯切工序设计，可适配实木方料、集成材坯料、人造板条料等多种常见木工加工基材的连续进料与齐头、定尺锯切作业，在家具制造、木结构建材加工、实木地板坯料预处理等场景中，可替代传统单工位人工推台锯的作业模式，大幅降低人工上下料与对位的辅助工时，同时提升多根木料同步加工的尺寸一致性。从结构布局来看，设备采用长条形整体焊接底座作为安装基准，底座上沿长度方向平行布置三组结构完全一致的锯切工位，每个工位独立配置竖向锯切单元、工件夹持输送组件、侧边导向定位结构，工位之间通过同步传动机构实现动力联动，保证三组锯片的进给节奏完全匹配，避免多工位加工时出现木料送进错位、锯切节拍不同步导致的崩边、

　　尺寸超差问题。每个竖向锯切单元采用立式立柱导向结构，锯片进给滑座沿立柱上的线性导轨做竖直方向的往复运动，滑座上集成锯片主轴、驱动电机与防尘罩接口，可根据加工木料的硬度与厚度，适配不同直径的合金木工锯片，锯切行程覆盖常规100-300mm厚度的木料加工需求，立柱后侧预留了除尘管道安装位，可直接对接车间中央除尘系统，将锯切产生的木屑在作业点直接抽排，避免木屑散落影响导轨、传动部件的运行精度。工位下方的夹持输送组件采用同步带加侧压块的结构，侧压块可根据木料的宽度手动调节夹持间距，适配宽度在50-250mm区间的不同规格木料，送进方向的前端设置有可调式定位挡块，可根据需要的锯切长度快速调整挡块位置，实现不同定尺要求的快速切换，

　　输送组件的驱动端采用万向联轴器与底部的主传动轴连接，可抵消长轴传动带来的安装同轴度误差，降低传动过程中的振动与异响。设备最右端设置有加长的出料承接台，承接台采用耐磨密度板作为台面，下方通过型钢框架与主底座连接，承接高度与工位输送面保持齐平，锯切完成的木料可直接沿承接台滑落到后续的出料输送线或者接料架上，避免锯切完成的木料直接坠落造成边角磕碰损伤。从安装边界来看，设备整体长度约为4.2米，宽度约为1.1米，最高处的锯切单元顶端距离安装地面高度约为1.8米，安装时需要在底座四周预留不小于0.8米的操作维护空间，方便操作人员调整夹持宽度、更换锯片以及日常清理木屑，设备底部设置有六个可调式地脚螺栓，可根据车间地面的平整度调整设备水平度，

　　保证各工位的输送面处于同一水平面，避免木料送进过程中出现卡滞、跑偏问题。设计过程中针对木工加工的特殊工况做了针对性优化，所有导轨、传动丝杠的安装位置都设置了防尘挡帘，避免细木屑进入运动副造成部件磨损，所有电气布线都采用金属穿线管防护，避免木屑堆积造成线路过热隐患，锯切单元的进给驱动采用气缸加缓冲器的结构，相比纯电机驱动的进给结构，在锯切接触木料的瞬间可实现柔性缓冲，减少锯片崩齿的概率，同时降低锯切过程中的冲击振动，提升锯切断面的光洁度。三组工位既可以同步作业实现三根木料同时锯切，也可以通过单独的离合手柄断开某一工位的动力，实现单工位或者双工位的灵活切换，适配小批量多规格木料的加工需求，不需要调整整线的运行参数即可快速切换生产模式。设备的传动系统全部集中布置在底座的内部空腔中，外侧设置有可快速拆卸的检修盖板，日常维护时只需要打开盖板即可完成轴承润滑、皮带张紧度调整等常规保养作业，不需要拆解外部的工位结构，大幅降低日常维护的工作量。
