汽车传动系统侧置密封端盖结构设计

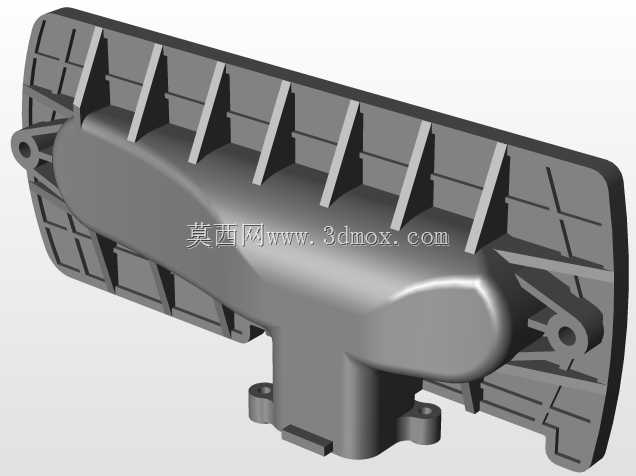

　　在乘用车前置前驱动力布局的传动舱布局中，这类侧置密封端盖是包裹传动机构侧腔的核心承载构件，日常工况下需要同时承担腔体密封、外部载荷分散、附属部件安装定位三类核心作用，区别于传统平面冲压端盖，这款一体成型的结构件针对传动舱侧方的狭窄安装空间做了全维度的适配优化。从实际装车场景来看，该端盖安装于传动箱体的侧方检修开口位置，外侧直接暴露在传动舱的气流空间中，内侧与传动机构的旋转部件保持安全间隙，既要阻挡腔体内润滑油的飞溅泄漏，也要阻隔外部行车过程中溅起的泥水、扬尘进入腔体内部，避免传动部件出现磨粒磨损。设计阶段首先围绕安装边界做了轮廓拟合，端盖整体为不规则长条形轮廓，边缘的安装孔位完全匹配传动箱体侧方的螺纹孔分布，

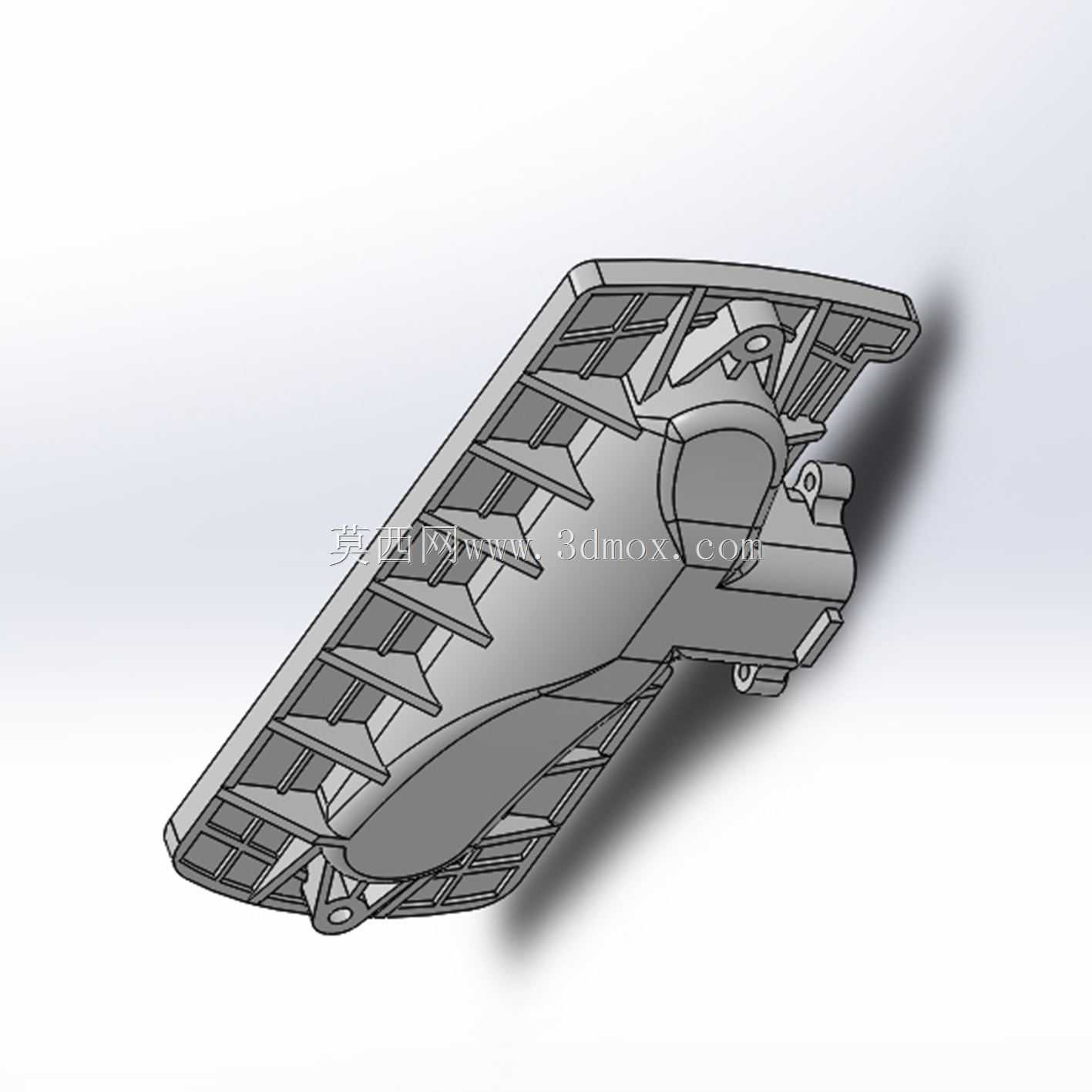

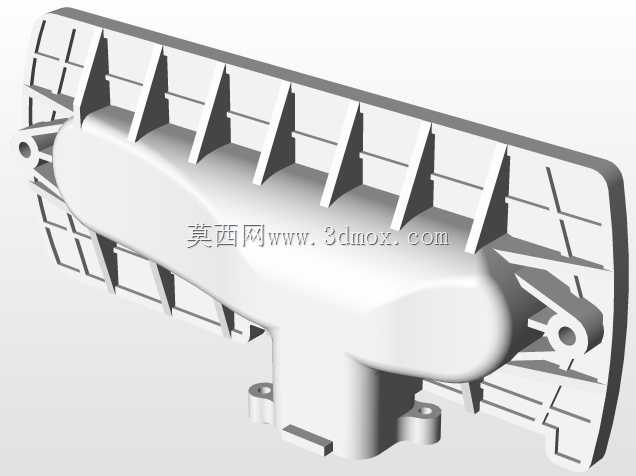

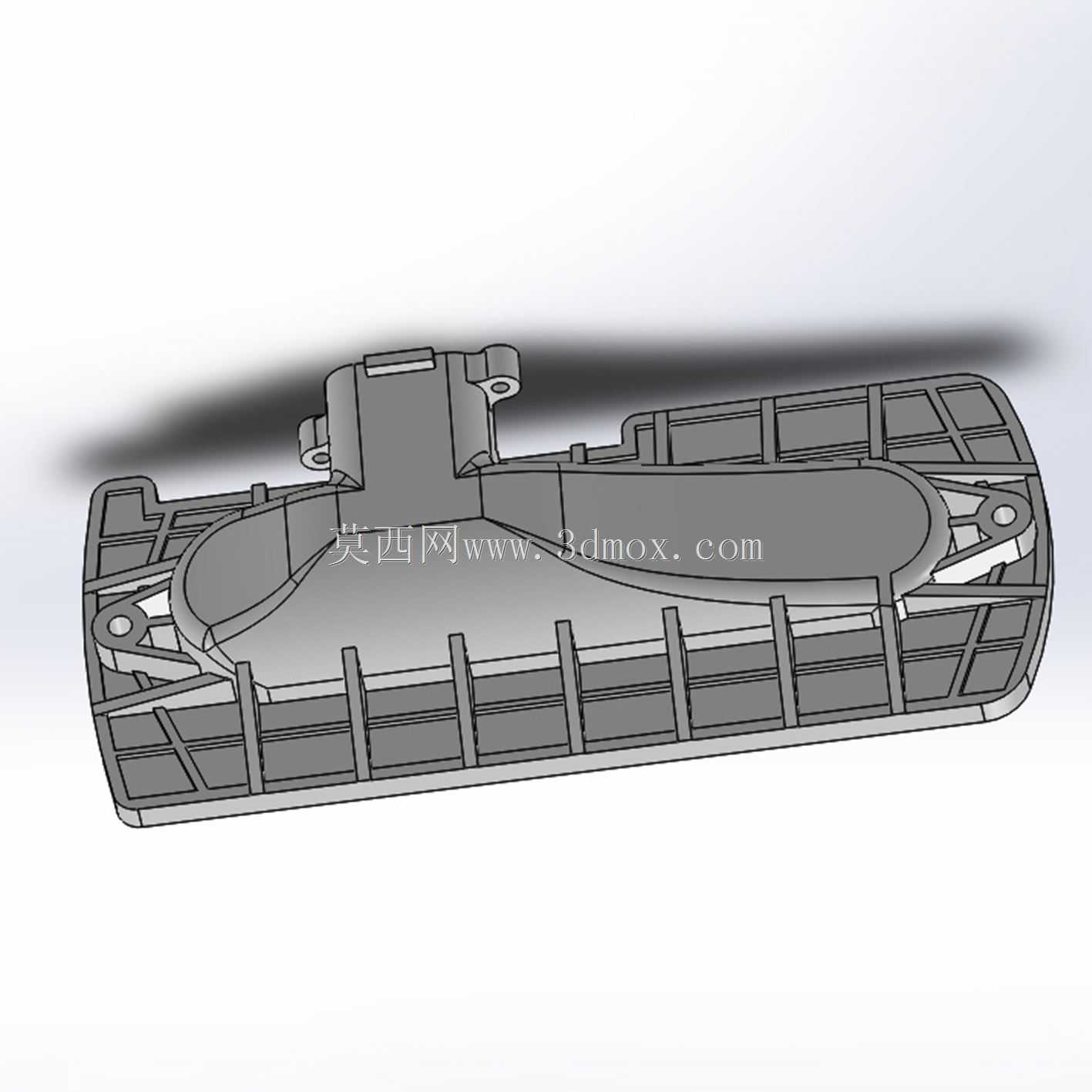

　　每一处安装凸台都做了局部加厚处理，避免螺栓锁紧时端盖边缘出现应力集中导致的开裂，同时密封面的平面度公差控制在0.1mm以内，配合涂覆的密封胶可以实现长期无渗漏的密封效果。考虑到传动机构工作过程中会产生持续振动，端盖表面设计了多道纵横交错的加强筋结构，这些加强筋并非均匀排布，而是根据有限元分析得到的应力分布结果做了针对性布置：在靠近轴承座的对应位置，加强筋密度更高、厚度更大，能够将轴承传递过来的径向载荷快速分散到整个端盖平面，避免局部变形；在靠近线束接插件的安装位置，特意做了独立的方形安装凸台，凸台周边的加强筋形成封闭的承力框架，既可以固定接插件的位置，也能避免行车振动导致接插件松脱。

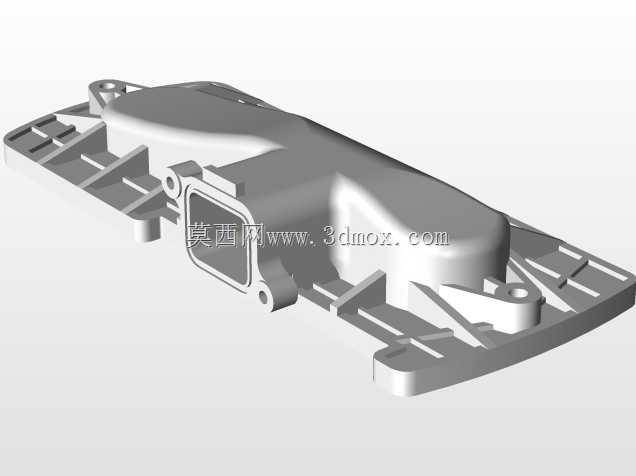

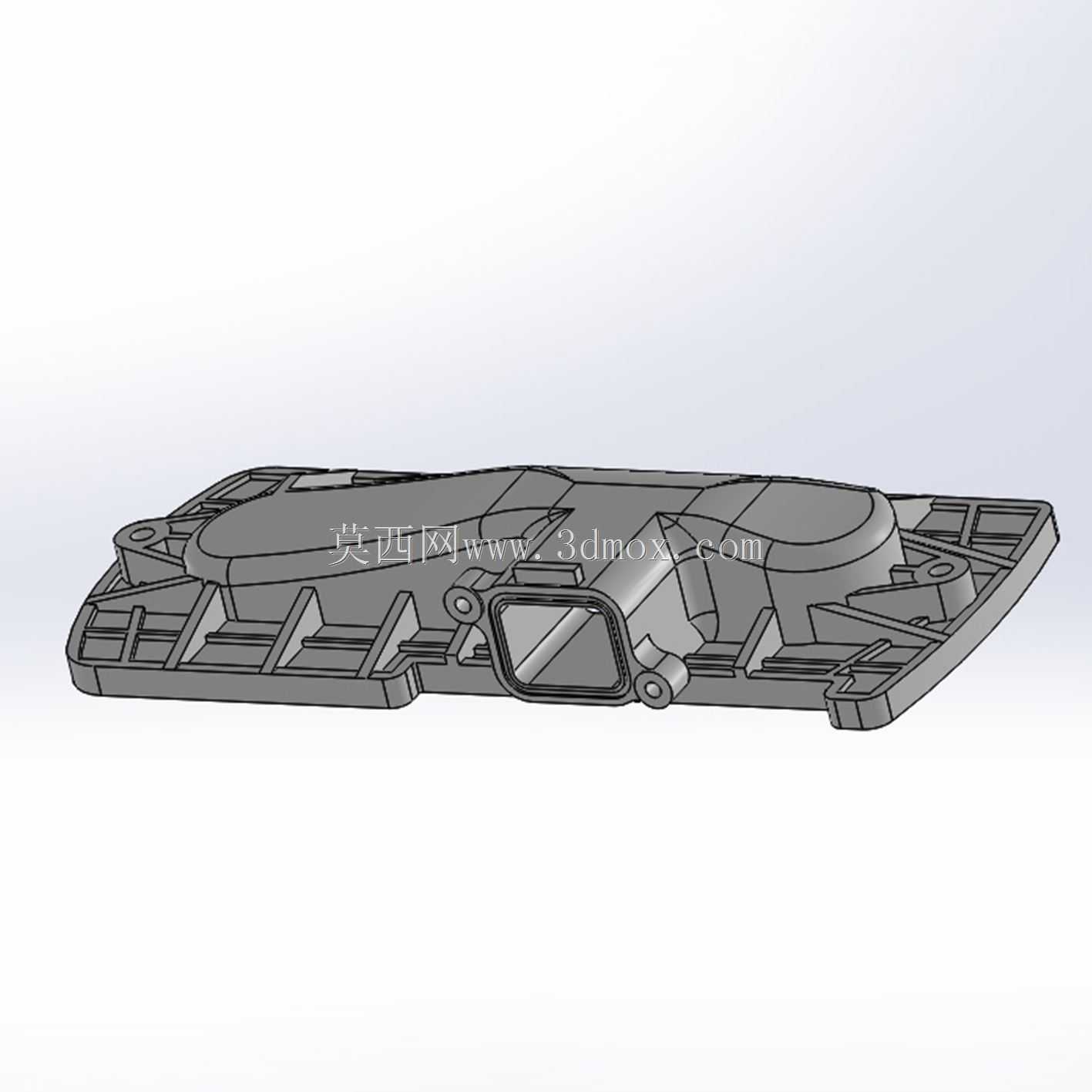

　　端盖侧面预留的方形接口是为传动机构的转速传感器预留的安装位，接口处做了双层密封槽结构，安装传感器后可以通过密封圈实现接口位置的静密封，不需要额外打胶就能满足IP67级别的防护要求，方便后期售后维护时的传感器拆装。从壁厚设计来看，这款端盖采用了变壁厚设计，主体壁厚控制在2.5mm，安装凸台、加强筋位置的壁厚根据受力情况调整为3-4mm，既能够满足整体的结构强度要求，也能尽可能降低零件自重，减少传动舱的整体负载。边缘的法兰边做了1.5mm的翻边处理，一方面可以提升端盖整体的抗扭刚度，另一方面翻边形成的挡边可以在密封胶老化溢出时起到容纳作用，避免多余的胶水流到端盖外表面影响外观。在实际装配过程中，这款端盖不需要额外的定位工装，

　　边缘的两个异形凸台可以直接卡入传动箱体的对应卡槽内实现预定位，工人只需要按照对角顺序锁紧螺栓即可完成安装，单工位装配时间可以控制在40秒以内，适配整车厂的流水线装配节拍。针对长期使用的老化问题，设计时选用的材料具备耐油、耐高低温的特性，可以在-40℃到120℃的工作环境下保持力学性能稳定，不会因为长期接触润滑油出现材质溶胀，也不会因为冬季低温出现脆裂。端盖内侧的轮廓完全避让了内部传动齿轮、同步器的运动包络，最小间隙保持在8mm以上，即使在传动机构出现最大窜动量的极端工况下，也不会出现运动部件与端盖的干涉摩擦，同时内侧的光滑曲面可以引导飞溅的润滑油回流到箱体油底壳位置，避免腔体内出现润滑油局部淤积的问题。
