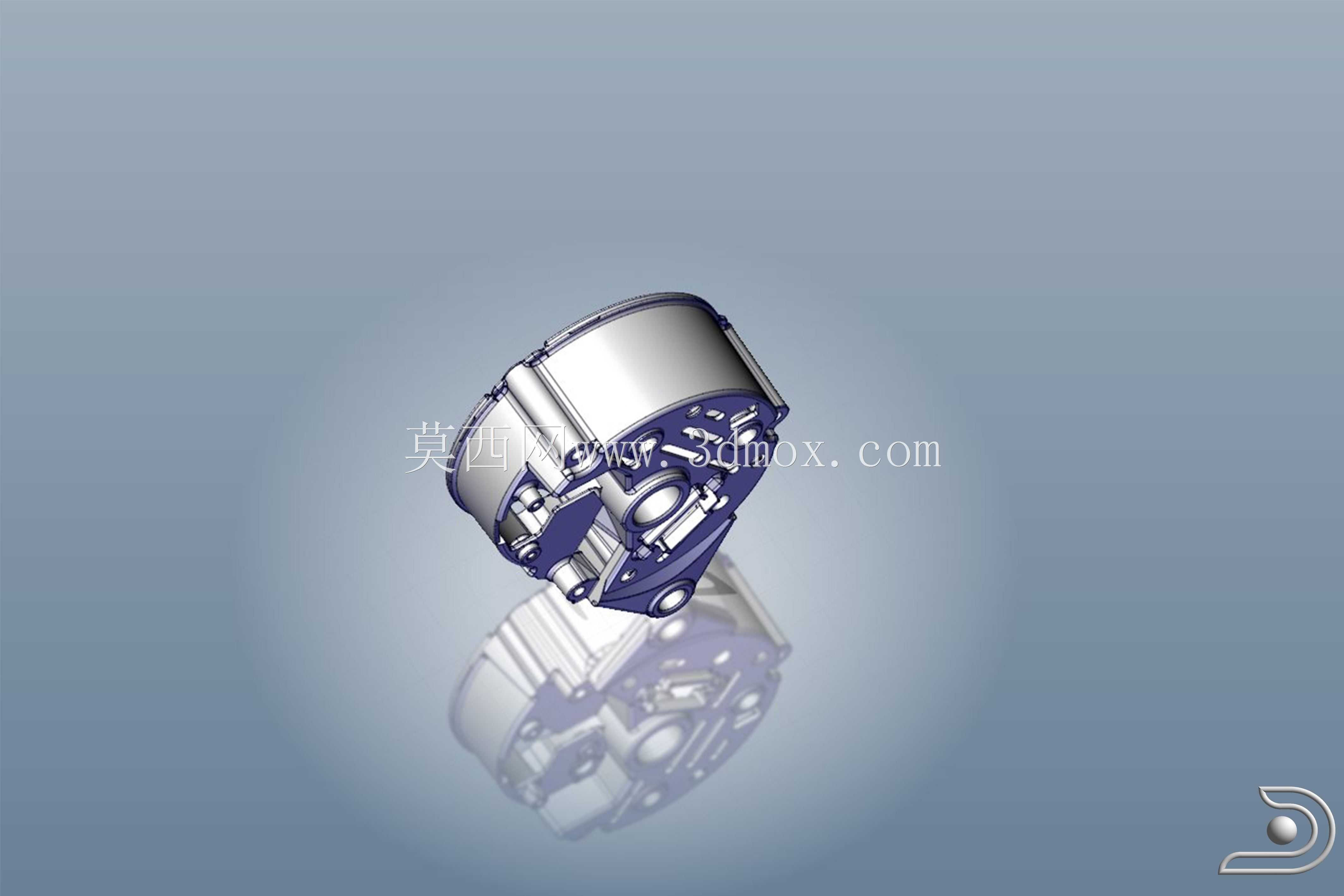

机械连接用弧形支撑括号结构设计

项目分类:通用五金配件 发布时间:2021-12-10 ID:441067
  • 机械连接用弧形支撑括号结构设计
  • 机械连接用弧形支撑括号结构设计
  • 机械连接用弧形支撑括号结构设计

  在各类工业设备、工装夹具、输送线体以及民用五金装配场景里,这类弧形支撑括号是十分常见的受力连接构件,日常做结构设计时经常会碰到需要用这类构件完成两个垂直或呈一定夹角安装面的载荷传递,很多新手设计师容易忽略这类小构件的受力校核,往往直接照搬标准件库的模型,实际投产之后才发现要么安装孔位对不上,要么支撑强度不足导致装配后出现形变偏移。

  做这类括号的结构设计时,首先要明确实际安装边界的约束条件,比如两个连接面分别是固定在型材框架上还是钣金壳体上,不同的安装基体决定了括号本身的厚度选型以及安装孔的排布方式。如果是用在铝型材框架的边角加固场景,括号的两个安装面需要贴合型材的槽面,孔位要对应型材的中心槽距,避免出现安装时螺丝无法对准槽位的问题,这时候弧形过渡段的曲率不能太大,否则会和型材的圆角棱边产生干涉,很多现场装配出现的装不上问题,往往就是设计时没留够避让间隙,只看了理论上的贴合面,没考虑实际型材的挤出公差和边角圆角。

  从功能特性上来说,这类括号主要承担的是斜向支撑的载荷,分散连接节点处的应力集中,比如在设备机架的直角连接处,单靠螺丝锁紧的两个垂直面,在承受侧向冲击或者长期交变载荷时,很容易出现连接松动、框架形变,加装这类弧形括号之后,相当于给直角节点增加了一个斜向的传力路径,把原本集中在螺丝孔位的剪切力分散到整个括号的接触面上,大幅提升节点的结构刚性。设计弧形过渡段的时候,不能为了省材料把过渡段做的过窄,要根据实际承受的最大静载荷计算截面的抗弯模量,要是用在有振动的设备上,比如输送机的机架连接处,还要额外考虑疲劳强度,弧形的内圆角不能太小,避免应力集中在弯折处长期受振出现开裂。

  实际选型和建模的时候,外形尺寸的匹配是重中之重,首先要确定两个安装边的长度,安装边太短的话,能布置的螺丝数量不足,锁紧力不够,太长的话又会超出安装空间,干涉周边的管线或者其他构件。安装孔的大小要匹配选用的紧固件规格,比如用M6的内六角螺丝,孔位要留够螺丝头的沉头空间,如果是用在经常需要拆装维护的位置,还可以把其中一个安装面的孔做成长条调节孔,方便现场调整安装位置,抵消加工和装配带来的累积误差。很多人做设计时喜欢把所有孔都做成等直径的圆孔,实际现场装配时一旦框架焊接或者拼接出现几毫米的偏差,整个括号就装不上去,适当预留调节余量是工程设计里很实用的细节。

  不同应用场景下对括号的表面处理要求也不一样,如果是用在普通室内设备上,常规的喷塑或者镀锌处理就足够满足防锈需求,要是用在户外或者有腐蚀介质的车间里,比如化工输送线、户外环卫设备上,就要考虑用不锈钢材质或者做更高级别的防腐涂层,这时候建模的时候还要考虑涂层厚度对装配尺寸的影响,避免喷涂之后安装面的贴合度下降。另外括号的边缘要做倒角处理,不仅是为了避免安装时划手,更重要的是去除冲压或者切割加工产生的毛刺,防止毛刺掉落到设备内部造成卡滞或者电路短路,这些细节虽然不影响主体结构的强度,但直接决定了产品的装配体验和长期使用可靠性。

  做这类构件的三维建模时,要特别注意弯折处的工艺可行性,如果是采用钣金冲压工艺生产,弧形弯折段的半径不能小于板材厚度的1.5倍,否则冲压时容易出现板材开裂,要是采用铸造工艺生产,就要考虑拔模斜度和壁厚均匀性,避免铸件出现缩孔缺陷。很多刚入行的设计师做出来的模型看着外观没问题,一到工艺部门评审就被打回,往往就是没考虑加工工艺的限制,只追求理论上的结构形状,忽略了实际生产的可行性。比如把弯折半径做的和板材厚度一样,冲压的时候模具损耗极快,而且废品率很高,无形中增加了生产成本。

  在实际的设备运维过程中,这类小构件也是巡检时容易忽略的点,很多设备运行久了出现机架晃动、连接异响,往往不是主体大梁出了问题,而是这些连接括号的固定螺丝出现了松动,或者括号本身因为长期受载出现了形变,设计时如果能在括号和安装面之间增加防松垫片,或者在结构上预留防松卡簧的安装位,就能大幅降低后期的维护频次。另外在排布安装孔的时候,要给安装工具留出足够的操作空间,比如用电动扳手锁螺丝的话,孔位周边至少要留出扳手套筒的回转空间,不然现场装配时只能用开口扳手一点点拧,装配效率极低,这些都是在三维建模阶段就要提前考虑的现场实际问题,不能等零件加工完到了装配现场才发现操作空间不足。
