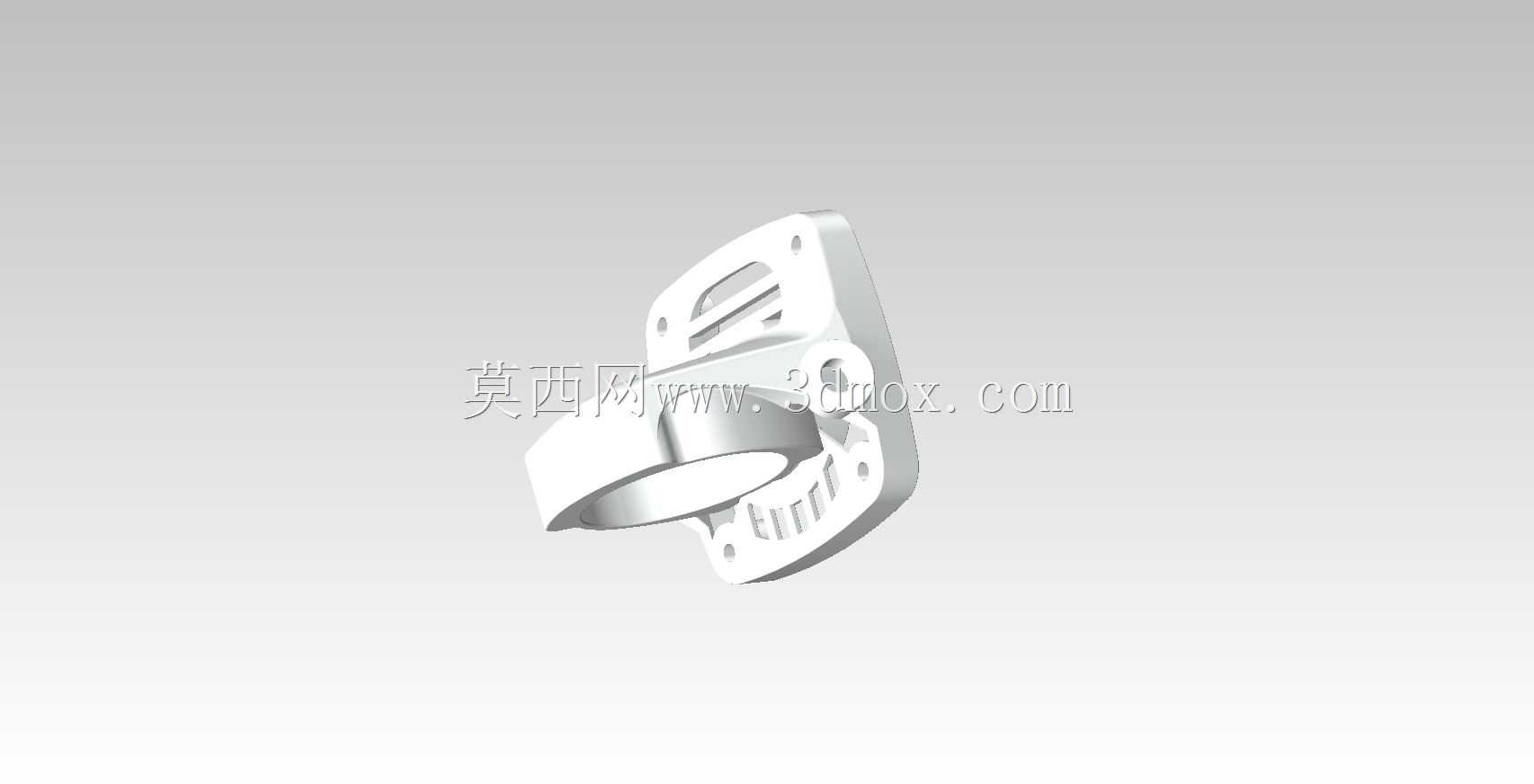

带镂空散热结构的方形法兰连接端盖

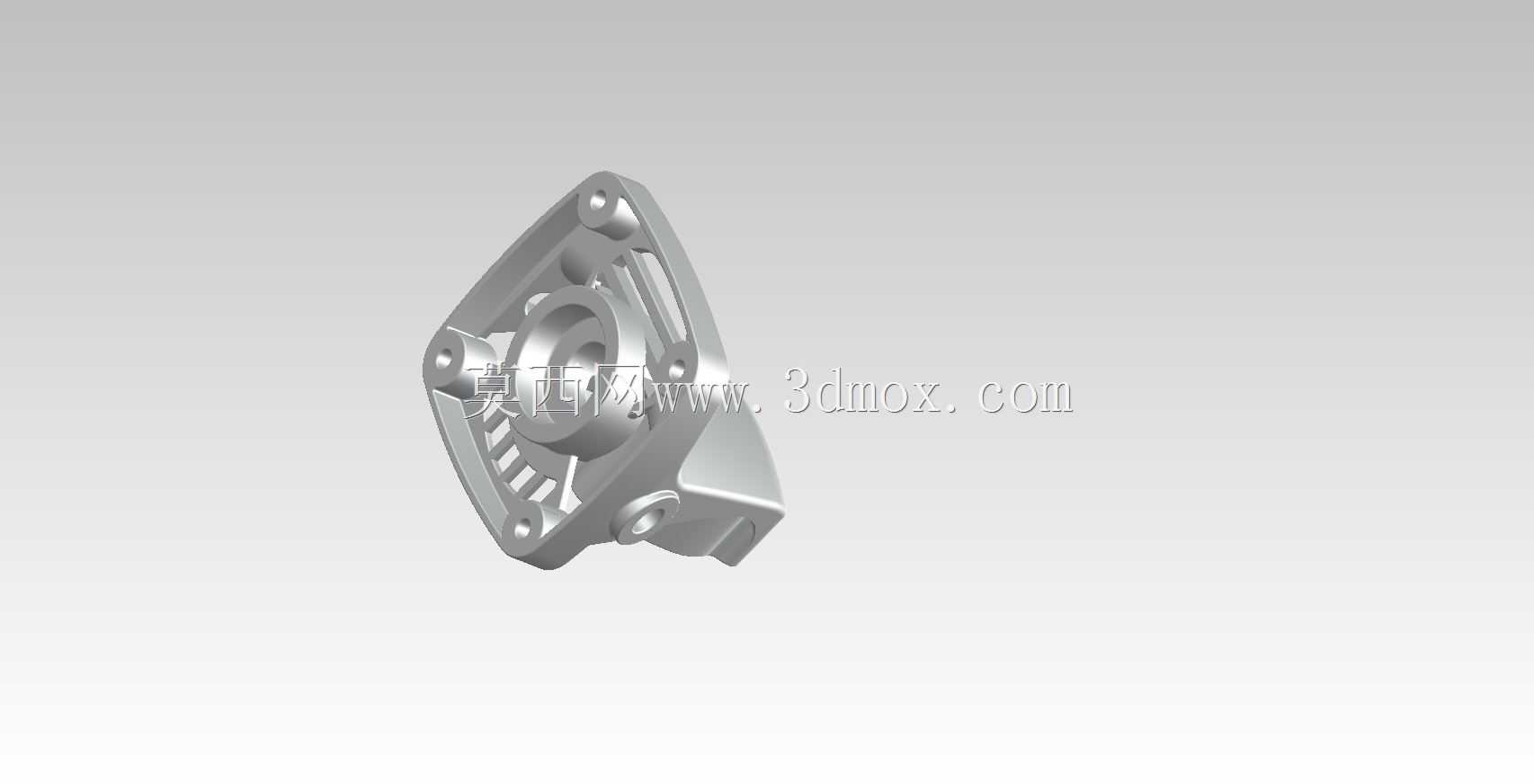

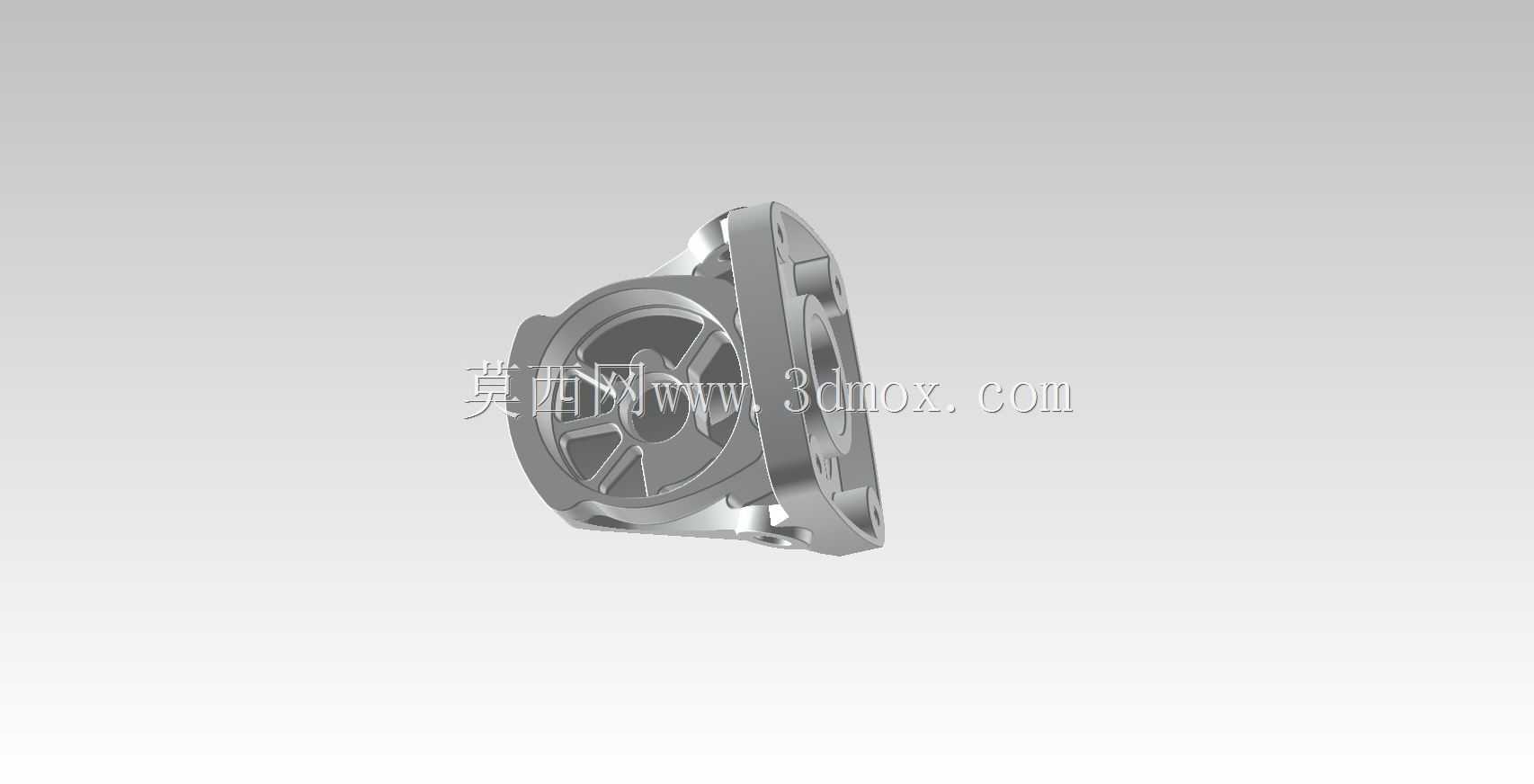

　　这类带镂空结构的方形法兰端盖，常应用在小型动力输出单元、伺服驱动模组或是便携动力设备的端部封装场景中，日常在自动化产线的小型执行机构、户外便携动力工具、轻型传动单元的端部都能见到这类构件的身影。它的核心作用首先是为内部的转动构件提供轴向定位支撑，中心的环形凸台是用来嵌套轴承外圈的，装配时轴承外圈与凸台内孔采用过渡配合，能够限制轴承的轴向窜动，保证内部转轴的回转精度，避免转轴在带载运行时出现径向跳动超差的问题。从结构设计来看，方形法兰的四个角位都预留了沉头安装孔，这类孔位的设计是为了让安装螺栓的头部完全沉入法兰端面以下，不会突出安装面干涉其他外接构件的装配，四个安装孔的孔位公差按照H7级精度控制，能够保证端盖与设备壳体安装时的同轴度，

　　避免装配后出现偏心导致的轴承偏磨问题。法兰面上的多道镂空格栅结构，并不是为了单纯减重做的装饰设计，这类结构主要是为了满足设备运行时的散热需求，当内部的轴承、传动齿轮长时间带载运行时，摩擦产生的热量可以通过这些镂空格栅快速和外界空气形成对流，避免内部腔体温度过高导致润滑脂提前失效，延长内部传动构件的维护周期。端盖侧面延伸出的带孔凸耳结构，是用来外接管线固定支架或是传感器安装座的，在实际设备装配中，这个位置可以用来固定动力线的走线卡扣，或是安装转速检测传感器的感应片，不需要额外在端盖上打孔做二次加工，减少现场装配的工序。从安装边界来看，这类端盖的方形法兰边长一般控制在80-120mm区间，整体轴向厚度不超过40mm，

　　中心轴承位的内孔直径根据适配的轴承型号不同，常见规格在20-35mm之间，安装时法兰面与设备壳体之间会预留0.1-0.15mm的密封胶槽，装配时涂覆液态密封胶就能实现IP54级的防尘防泼溅效果，不需要额外加装橡胶密封圈，能够压缩整体的轴向装配尺寸。设计这类构件的时候，首先要核算法兰安装孔的位置度，保证四个孔的中心连线与中心轴承孔的同轴度误差不超过0.02mm，否则装配后轴承会受到额外的径向力，运行时会产生异常噪音，同时缩短轴承的使用寿命。镂空格栅的筋位厚度一般设计为3mm，既能够保证整体结构的刚性，在承受螺栓锁紧力的时候不会出现法兰面翘曲变形，又能最大化通风散热的面积，筋位的排布方向顺着设备运行时的空气流动方向设置，

　　能够进一步提升散热效率。中心凸台的轴向高度要比轴承外圈的宽度小0.2mm，这样装配时端盖压紧轴承外圈的时候，不会出现凸台顶到轴承保持架的问题，保证轴承转动时没有额外的摩擦阻力。侧面的凸耳结构和法兰主体采用一体化铸造成型，凸耳上的安装孔内会镶嵌铜质衬套，避免反复拆装螺丝的时候出现螺纹滑牙的问题，提升构件的重复装配可靠性。这类端盖一般采用压铸铝合金材质制作，重量轻且导热性好，表面做阳极氧化处理，能够适应潮湿多尘的车间作业环境，不会轻易出现锈蚀问题。在实际选型替换的时候，需要重点核对中心轴承孔的直径、法兰安装孔的中心距、端盖整体的轴向突出长度这几个核心尺寸，避免出现装配干涉，同时要确认镂空格栅的通风面积是否满足设备的散热需求，如果是应用在持续高负载运行的设备上，可以适当选择筋位更厚、格栅开孔率更高的规格，保证长时间运行的结构稳定性。
