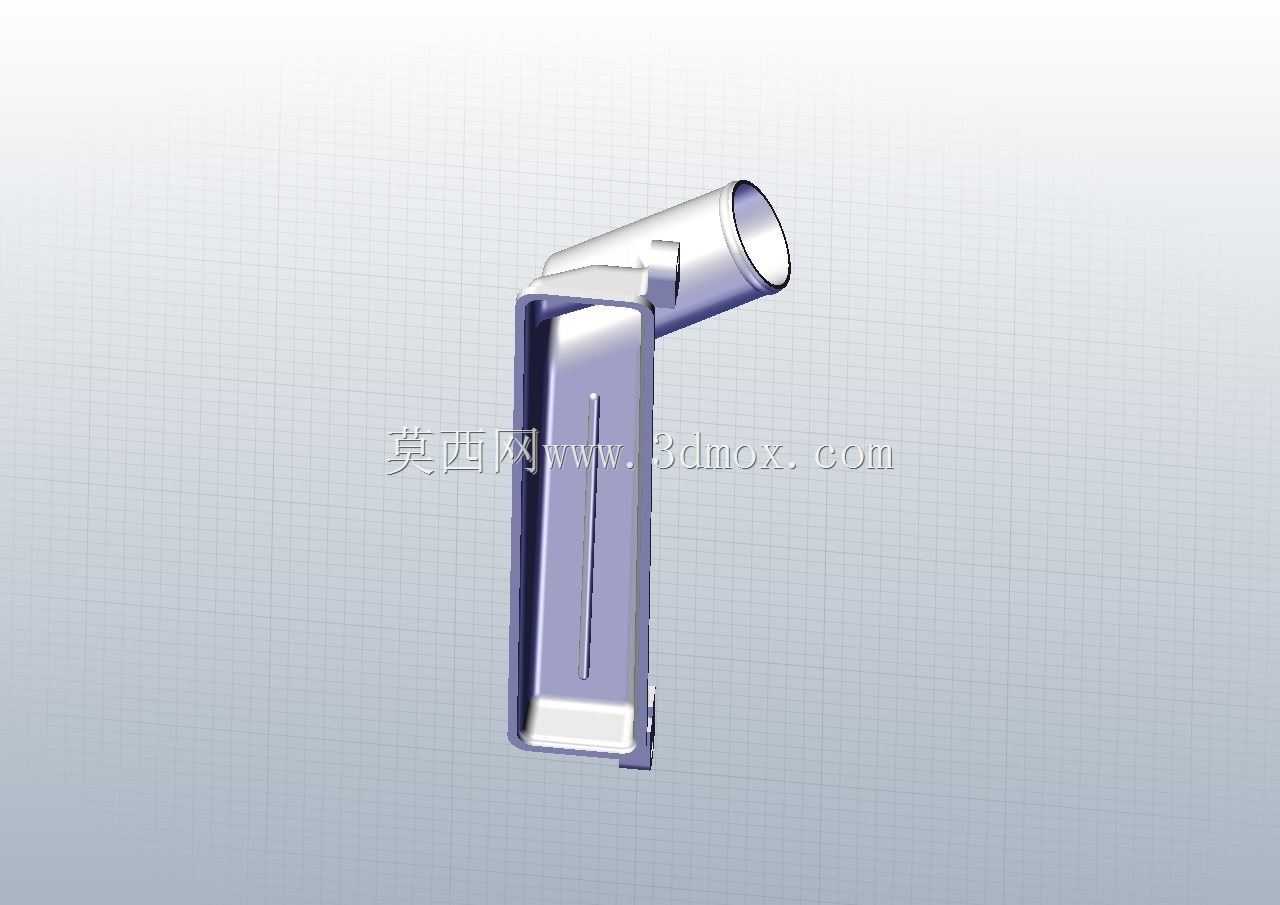

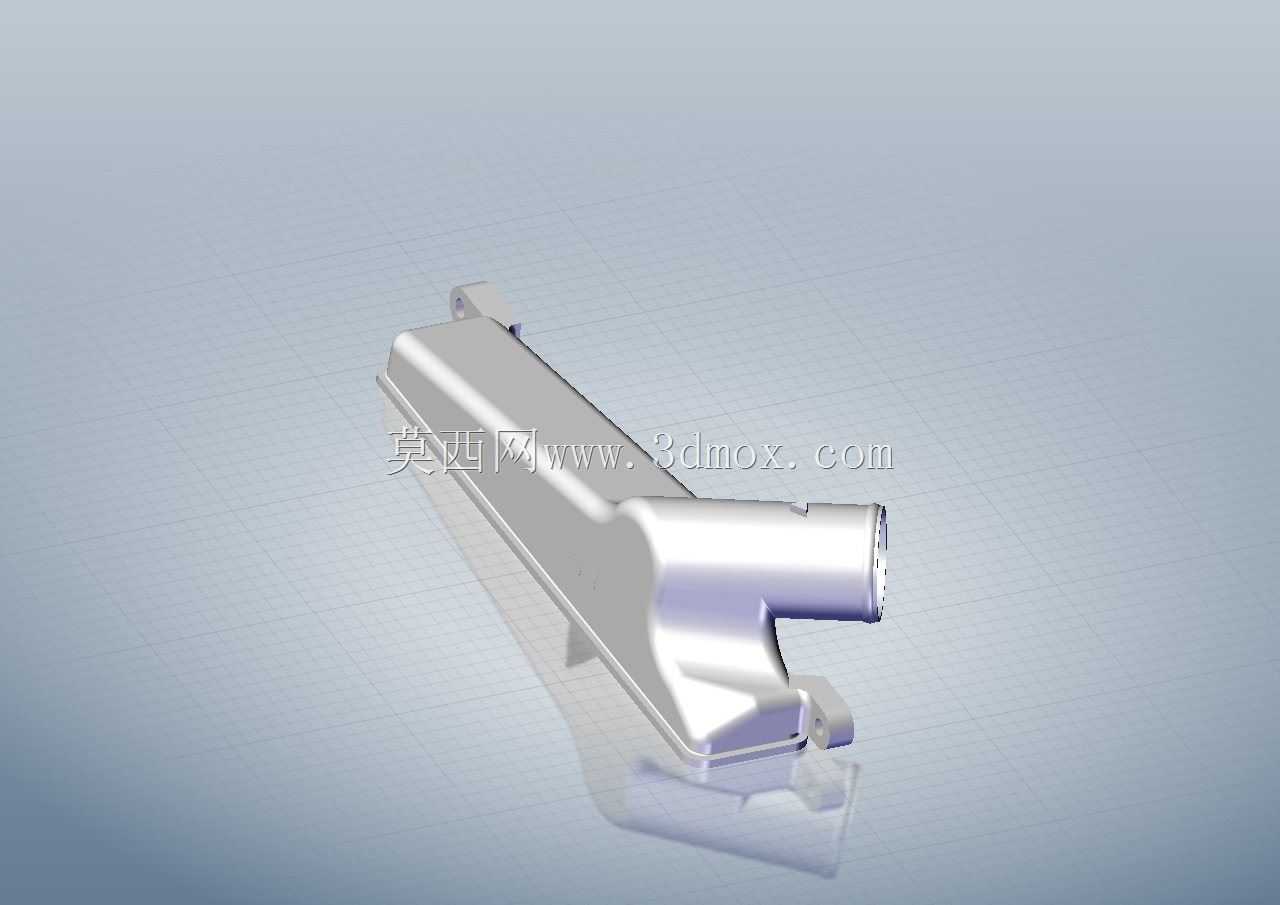

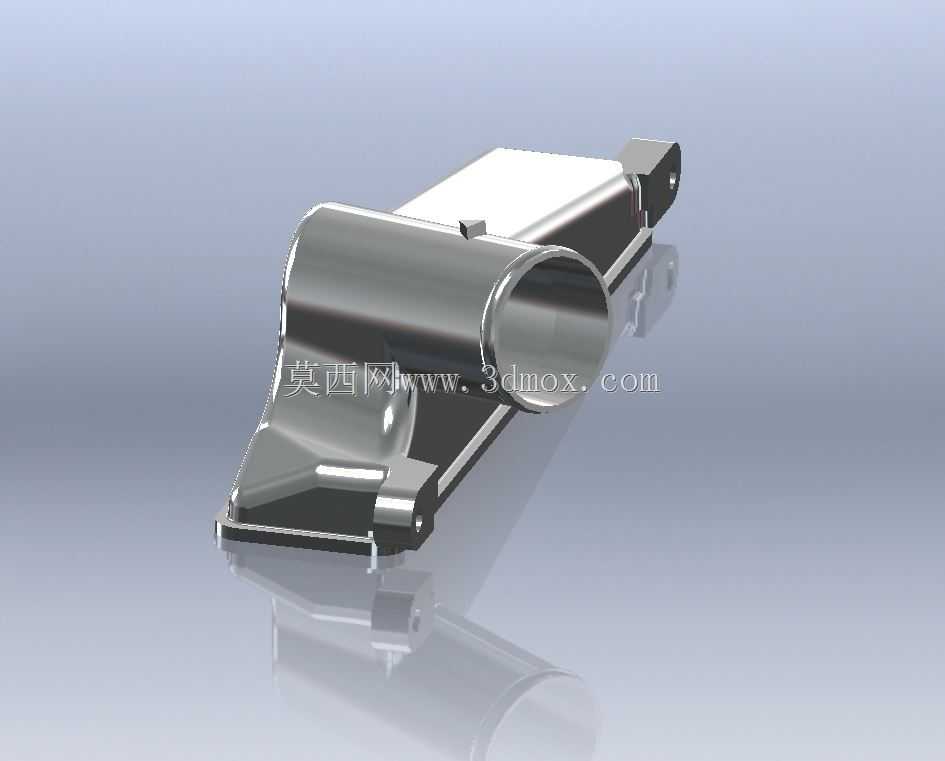

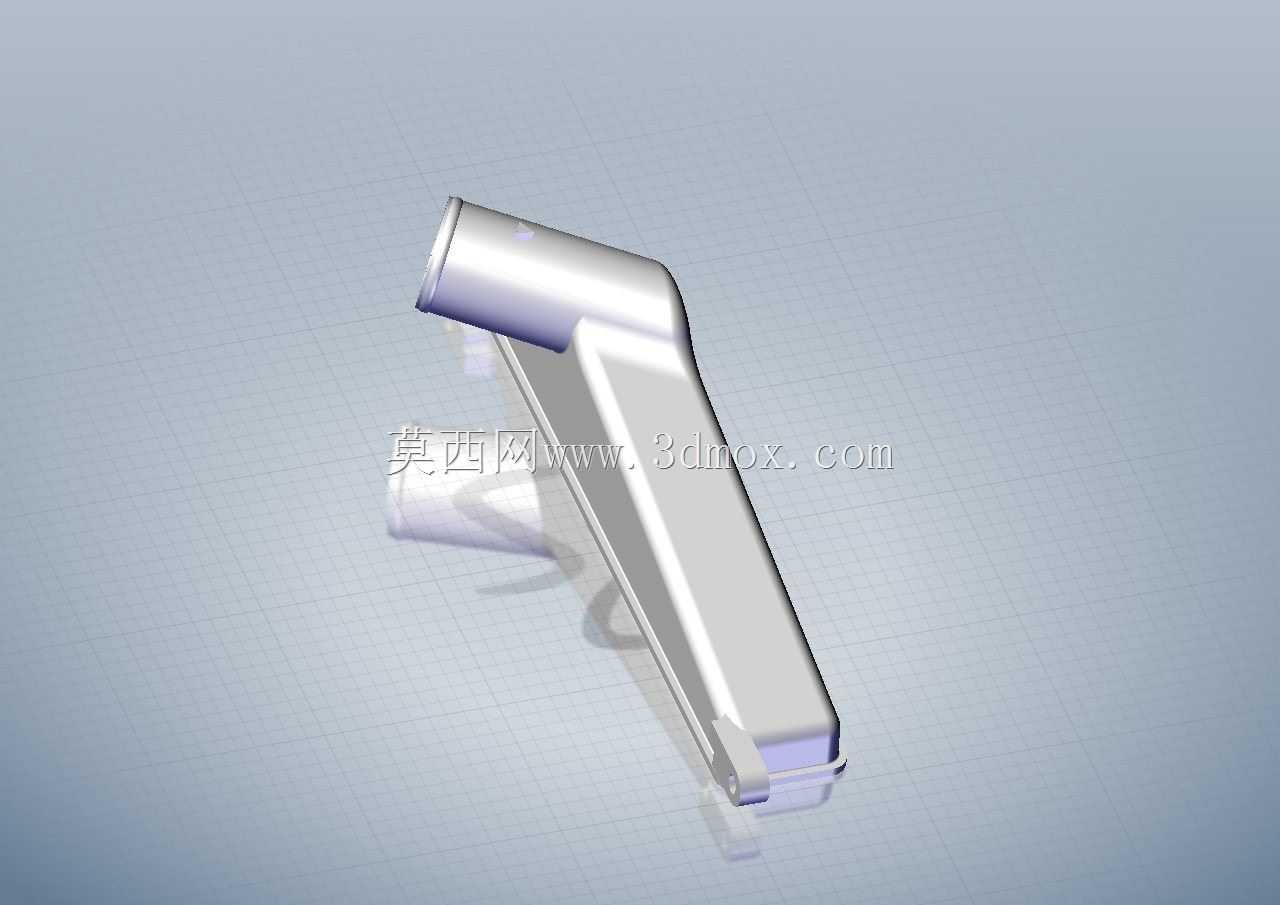

手持弯柄式便携壳体结构三维设计

　　这类弯柄式手持壳体结构，多应用于小型手持检测设备、便携采样仪器、手持式喷涂工具的外部承载结构，日常在工业现场巡检、实验室样本采集、小型工件表面处理场景中十分常见，核心作用是为内部的功能模组、电池组件、控制电路板提供安装定位与防护，同时匹配人手握持的操作姿态，降低长时间手持作业的疲劳感。从结构设计逻辑来看，整体采用一体化弯柄布局，上端的筒状接口段用于对接功能工作头，可根据实际搭载的功能模块更换不同规格的接头，比如采样探头、喷嘴、检测触头等，接口处做了加厚的环形止口结构，既能够提升接头装配后的同轴度，避免工作过程中出现晃动偏移，也能增强接口位置的抗冲击性能，防止设备跌落时接口位置率先开裂。握持段的曲面完全贴合人手自然握持的掌部弧度，

　　侧面做了微凸的防滑棱结构，不需要额外加装防滑胶套就能保证握持时的摩擦力，即便操作人员佩戴薄型劳保手套也能稳定持握，不会出现滑脱问题。壳体的壁厚采用均匀化设计，整体壁厚控制在适合注塑成型的区间，转角位置全部做了圆角过渡，既避免注塑过程中出现应力集中导致的成型缺陷，也能提升壳体整体的结构强度，日常使用中受到轻微磕碰不会出现脆裂问题。壳体内部设置了多道纵横交错的加强筋，筋位高度不超过壳体内壁的安全高度，既不会干涉内部电路板、电池组件的安装空间，又能大幅提升壳体的抗扭、抗弯性能，即便是单手握持设备前端施加一定的工作压力，壳体也不会出现明显的形变。上下壳体的装配采用卡扣加螺丝固定的组合方式，卡扣分布在壳体的侧边位置，用于装配时的快速定位，

　　螺丝柱设置在手柄末端与接口段的隐蔽位置，装配后螺丝不会外露，既保证外观的整体性，也能避免日常使用中螺丝被剐蹭松动。从安装边界来看，上端筒状接口的内径尺寸匹配常规小型功能模组的通用安装直径，接口端面预留了密封槽，可加装O型密封圈实现一定等级的防尘防水能力，适配多粉尘、少量液体飞溅的作业场景。手柄末端的空间预留了充电接口与按键的安装位，按键位置刚好对应人手持握时拇指的操作范围，操作时不需要调整持握姿势就能完成设备的启停、功能切换操作。壳体的整体长度控制在单手握持的舒适区间，重心落在握持段的中心位置，持握时不会出现前端过重导致的手腕负担，长时间连续作业也不容易产生操作疲劳。在实际选型适配时，

　　这类壳体可根据内部搭载的组件尺寸调整内部筋位的位置，不需要改动外部的整体握持曲面，就能适配不同功能的手持设备，大幅缩短同类手持产品的结构开发周期，减少外壳开模的前期投入。设计过程中充分考虑了注塑成型的工艺要求，所有拔模角度都控制在合理范围，壳体表面没有倒扣结构，不需要复杂的抽芯机构就能完成注塑生产，成型后的外表面可直接做磨砂或亮面处理，不需要额外的二次加工就能满足外观要求。结构上还预留了挂绳孔的位置，在手柄末端可加装手腕挂绳，高空作业时将挂绳套在手腕上，避免设备不慎掉落造成损坏或安全隐患。
