涡轮配套尾轴支撑壳体结构设计

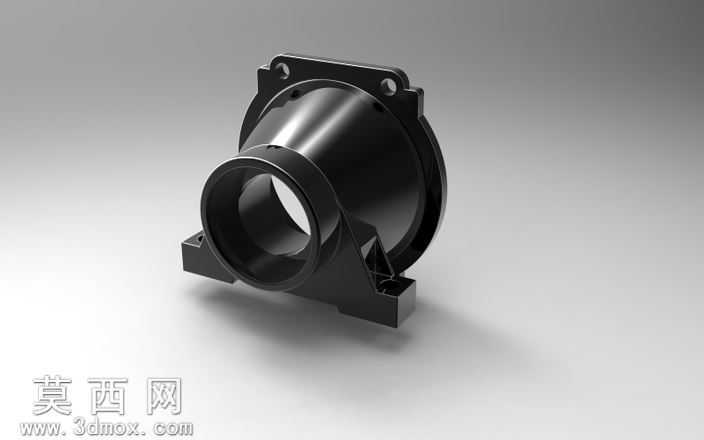

本作品为涡轮传动系统配套的尾轴支撑壳体三维建模作品，建模过程依托三维参数化设计软件完成，整体建模遵循机械零件设计的基准统一原则，首先以壳体的轴向回转中心作为主基准轴，依次搭建两端法兰安装面、侧向支撑脚的定位基准平面，确保所有结构特征的定位精度符合机械装配的公差要求。建模阶段优先采用回转特征生成主体的锥形筒身结构，筒身采用渐变壁厚设计，在保证整体结构刚度的前提下合理控制零件自重，两端的法兰连接结构通过拉伸凸台特征生成，法兰端面上的安装孔采用圆周阵列方式完成排布，孔位的分度圆直径、孔径尺寸均匹配对应连接件的安装规格，同时在法兰与筒身的衔接位置添加了均匀过渡的铸造圆角，避免应力集中问题，符合铸造类零件的工艺设计要求。侧向的支撑安装脚采用加强筋结构与主体筒身连接，加强筋的厚度、拔模角度均参考砂型铸造的工艺规范设置，支撑脚的安装平面上预留了沉头安装孔，可实现壳体在设备机架上的牢靠固定。材质渲染阶段采用哑光铸钢材质效果，还原了金属铸件的表面质感，通过环境光遮蔽效果突出结构的转折层次，清晰展现各部位的衔接关系。设计过程中重点考量了尾轴穿设的同轴度要求，两端轴承位的内孔尺寸保持严格的同轴度约束，筒身内部的空腔结构预留了润滑介质的存储空间，同时兼顾了零件加工时的工艺可行性，所有外露棱边均做了倒角处理，避免装配过程中的锐边划伤问题。整体结构布局紧凑，在满足尾轴支撑、传动防护核心功能的基础上，优化了各部位的材料分布，既保证了壳体承受径向、轴向复合载荷的结构强度，也兼顾了零件轻量化的设计需求，可直接用于涡轮传动机构的虚拟装配验证、工程图纸导出以及后续的加工工艺编制参考。
