双工位立式自动化加工机架组件

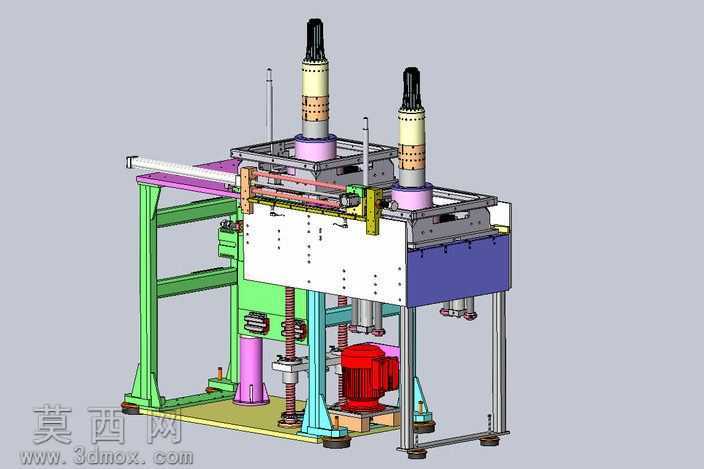

该三维模型为双工位立式自动化加工设备的机架组件，建模阶段采用自顶向下的设计思路，先完成整体空间布局的骨架搭建，再逐一拆分各功能模块的零件结构，确保各部件装配间隙、运动行程符合设计预期。模型完整还原了机架的分层承载结构：底部为方钢焊接的支撑底架，配置可调式脚杯实现设备水平调节，底架上预留了驱动电机、传动丝杆的安装定位面，红色驱动电机、紫色升降导向柱、铜质传动丝杆的装配位置精准对应，传动副的配合间隙在建模时经过参数校核，保证升降运动的顺畅性。中层为绿色型材搭建的支撑立柱框架，承担上部作业模组的承重载荷，型材连接处的角码、加强筋结构均完整建模，还原了实际装配的连接细节。上部为双工位作业安装平台，配置两组立式加工主轴模组，横向移动导轨、拖链走线槽、工件定位夹具的安装位均按实际尺寸1:1还原，平台侧面的白色防护封板、蓝色侧封板的安装卡扣、固定孔位都做了细节刻画。渲染阶段针对不同部件赋予对应材质：金属结构件赋予磨砂钢材材质，传动丝杆赋予抛光金属材质，型材框架赋予喷塑绿色漆面材质，电机外壳赋予铸铁哑光材质，防护板赋予工程塑料哑光材质，脚轮脚杯赋予橡胶与金属组合材质，通过光影调整突出机架的层级结构与装配关系，清晰展现各部件的连接逻辑与功能分区。设计过程中重点考量了机架的刚性与稳定性，通过增加斜向支撑筋、优化立柱截面尺寸来降低设备运行时的振动，同时预留了电气元件走线、管路排布的空间，双工位的布局设计可同步完成两道加工工序，有效提升设备作业效率，各模组采用模块化设计思路，便于后续的维护更换与功能拓展，整体结构紧凑，空间利用率高，符合自动化加工设备的机架设计规范。
