双工位绕组组装工装夹具结构设计

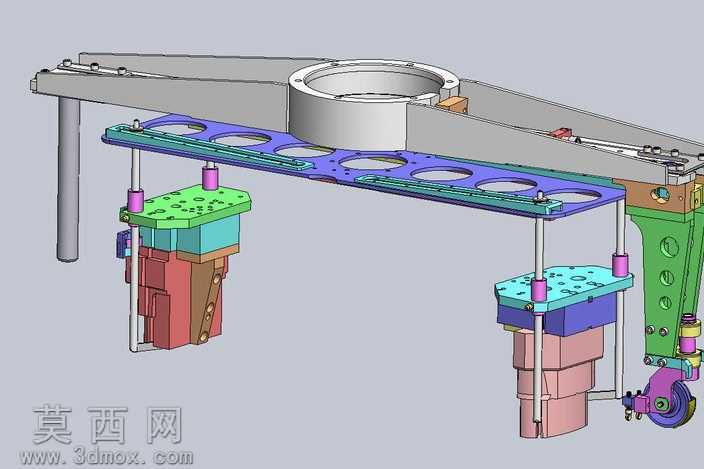

本作品为绕组组装工序配套的工装夹具三维建模成果，建模过程中严格遵循机械装配设计规范，对整套机构的层级装配关系进行了完整还原。整体结构以顶部横向承载梁作为主体支撑框架，梁体上方设置圆形定位基座，用于与外部驱动或输送工位完成对接固定，保障整套工装在作业过程中的位置精度与结构稳定性。承载梁下方通过等高导向立柱连接两块带定位孔的蓝色安装基板，基板上的镂空孔位兼顾减重与管线排布需求，同时为下方作业模组提供统一的安装基准。两套独立的绕组作业模组对称布置在基板下方，每套模组均设置了分层定位结构：顶部为带定位销孔的绿色载具板，用于放置待组装的绕组骨架或铁芯部件，载具板下方通过彩色分层块体完成不同装配部件的位置限位，不同颜色的块体对应不同的装配工位定位需求，可清晰区分定位、压紧、装配等不同功能的结构区域。建模过程中对所有连接部件进行了精细化还原，包括导向立柱上的紫色限位套、模组侧边的定位挡块、右侧模组旁的导向轮组件等细节，所有零件的配合公差均按照实际工装装配要求进行设定，可直接用于后续的工程出图与加工参考。材质渲染阶段，针对不同部件的实际加工材质赋予了对应材质属性：金属结构件采用哑光钢材质表现加工后的金属质感，定位载具采用工程塑料材质表现非金属工装的外观特征，导向部件采用亮色材质区分功能区域，整体渲染效果清晰展现各部件的装配关系与功能分区。设计思路围绕绕组组装的双工位并行作业需求展开，通过对称式的模组布局实现单次工位进给即可完成两套绕组的组装定位作业，有效提升工序作业效率；导向立柱的等高设计保障两套模组的作业平面度，避免组装过程中出现位置偏差；侧边的导向轮组件用于配合产线的导向轨道，实现工装在不同工位间的顺畅流转，整套结构兼顾定位精度、操作便捷性与产线适配性，可满足绕组类零部件自动化组装的工装使用需求。
