三星LM561plus贴片LED封装结构

　　在做室内照明灯具、背光模组、工业指示灯类产品的结构设计时，这类中功率贴片LED是绕不开的核心发光元件，很多刚入行的结构工程师容易只关注光电参数，忽略封装本体的机械尺寸与安装边界，导致后期PCB Layout完成后出现元件干涉、焊盘对位偏差、配光角度不匹配的问题，这个模型还原的就是三星LM561plus的完整封装外形，能直接用于灯具结构的干涉检查、PCB焊盘匹配验证、配光结构的前期适配。

　　从实际应用场景来看，这款LED多用于面板灯的直下式/侧入式灯条、灯管类线性照明产品、商用筒灯的光源板，还有部分工业设备的状态指示背光模组，因为其封装尺寸属于5630脚印规格，和市面上同脚位的中功率LED有一定的通用性，但不同厂商的封装胶体高度、引脚共面度、散热焊盘尺寸存在细微差异，如果直接套用通用封装库做设计，批量生产时很容易出现虚焊、胶体顶到扩散板、散热接触不良导致光衰超标的问题。

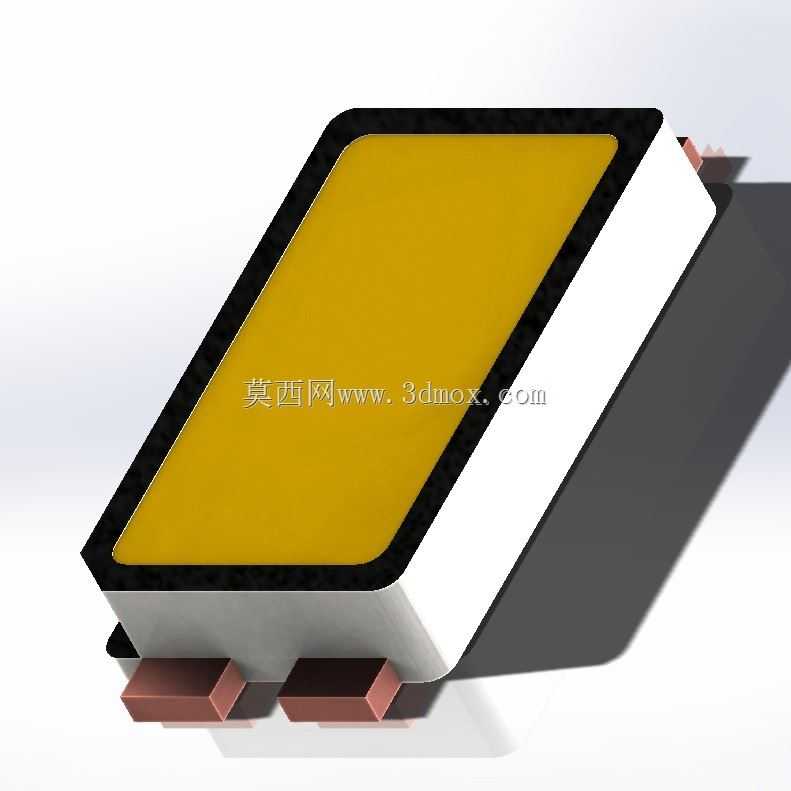

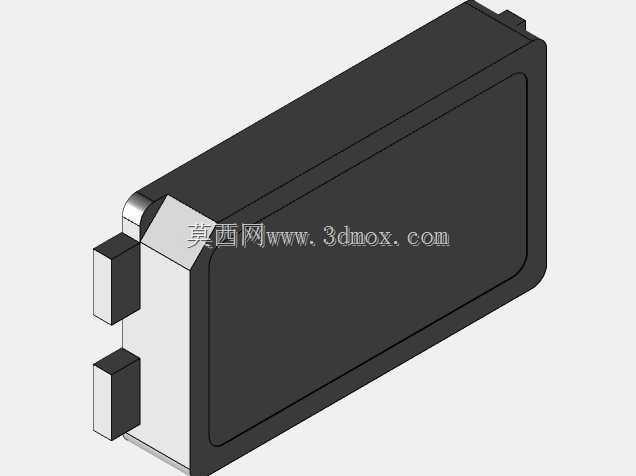

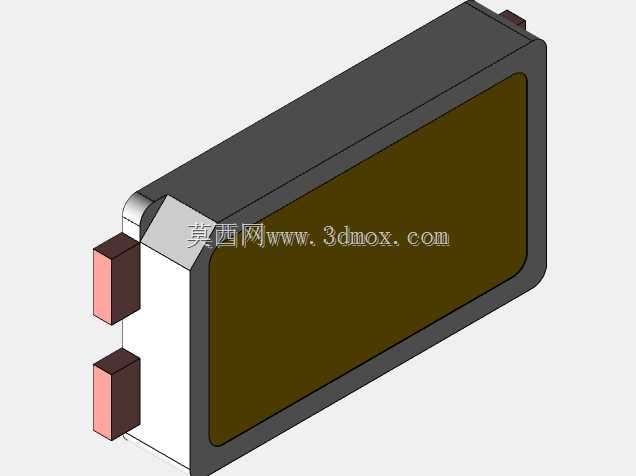

　　从产品功能特性对应的结构设计来看，这款LED的封装采用EMC支架主体，正面是荧光胶覆盖的发光区域，边缘做了黑色的围坝结构来约束出光角度，减少相邻灯珠之间的光线串扰，底部伸出的两个弯折引脚是电气连接端，同时引脚下方的散热焊盘区域直接和PCB的铜箔接触，承担主要的散热传导路径，建模的时候特意还原了引脚的弯折弧度与共面度公差，因为在SMT回流焊过程中，引脚的共面度直接影响焊接良率，如果模型里把引脚做成完全平直的理想状态，做焊膏厚度仿真、钢网开口设计的时候就会出现偏差，实际生产中0.05mm的共面度偏差就可能导致虚焊率上升。

　　设计思路上，这个模型没有做过度的内部芯片、键合线细节，因为对于结构设计、PCB设计从业者来说，外部的安装边界、外形尺寸、引脚位置才是核心需求，内部结构不影响整机的结构布局，反而会增加模型的冗余量，拖慢大型灯板装配体的运行速度。建模时优先保证了几个关键尺寸的准确性：首先是封装本体的长宽尺寸，对应5630规格的5.6mm长度、3.0mm宽度，本体高度控制在实际量产的公差范围内，因为这个尺寸直接决定了光源板到扩散板的最小安全距离，距离过近会看到明显的灯珠光斑，距离过远会损失整灯的光效；其次是引脚的中心距、伸出长度、焊盘接触区域的尺寸，这部分直接和PCB封装库对应，导入模型后可以直接核对焊盘位置是否匹配，不用再反复对照规格书调整尺寸；最后是正面发光区域的尺寸与围坝的高度，这部分是做二次光学设计，比如配透镜、反光杯的时候的关键定位基准，围坝的高度决定了透镜的最小安装距离，避免透镜压到荧光胶层导致封装失效。

　　安装边界方面，要注意几个容易忽略的细节：一是引脚外侧到本体边缘的距离，在做高密度排布的灯条时，相邻灯珠之间的最小间距不能只算本体尺寸，要预留引脚焊接后的焊锡爬锡空间，避免相邻焊盘短路；二是本体顶部的荧光胶层是略高于围坝顶部的，做压条、盖板类结构的时候，不能直接压在发光区域上方，要预留至少0.1mm的安全间隙，避免长期使用后胶体受力出现开裂、荧光粉脱落的问题；三是底部散热焊盘的区域，对应的PCB位置不能走信号线，要做开窗露铜处理，模型里还原了散热焊盘的实际轮廓，能直接在PCB设计时作为禁止布线的边界参考。

　　很多工程师在做光源类产品设计时，习惯直接调用EDA软件里的通用2D封装，忽略了三维结构的干涉检查，比如在做超薄面板灯的时候，经常出现灯珠胶体顶到背板的导热胶层，或者引脚和固定螺丝的绝缘距离不够的问题，用这个三维模型提前在装配体里做排布验证，就能在设计阶段规避这些生产端的问题，减少打样后的改模次数。另外在做自动化贴装的吸嘴选型、飞达轨道调整的时候，这个模型也能作为模拟参考，核对吸嘴的吸附位置是否在封装本体的中心区域，避免贴装时出现元件偏移、吸嘴粘到荧光胶的问题。
