尼西亚3535封装贴片LED灯珠结构

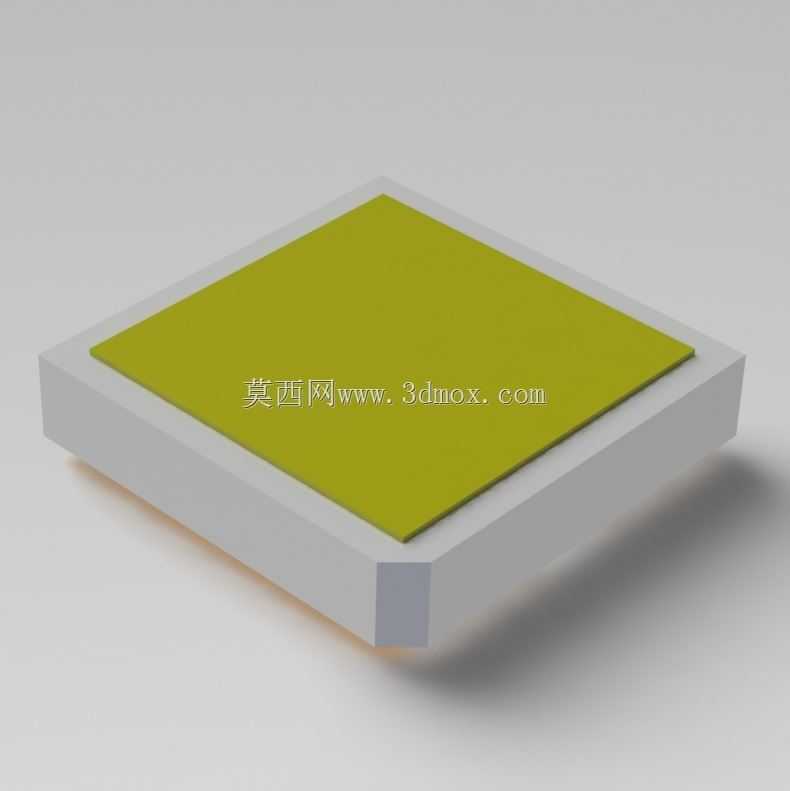

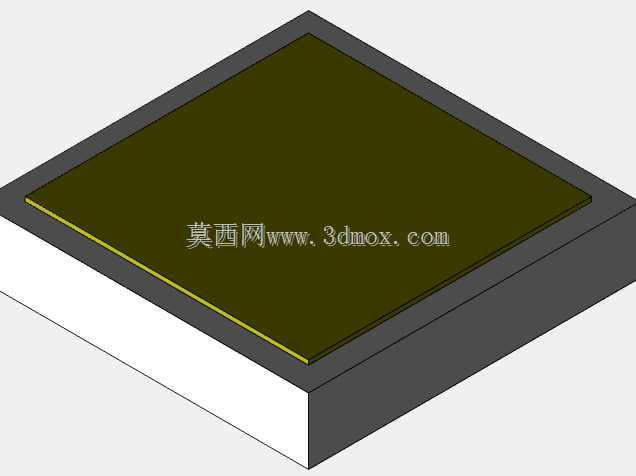

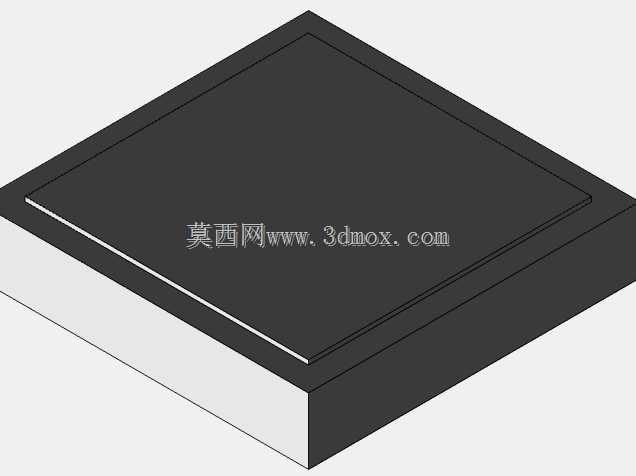

　　做照明类产品结构设计这么多年，3535封装的LED是接触频次极高的表贴发光器件，这类器件的三维建模精度，直接影响后续PCB布局、光学配光设计、整机组装的良率，很多刚入行的结构工程师容易忽略灯珠的安装边界细节，导致打样后出现贴片偏移、发光角度偏差、散热贴合不充分的问题。这款3535规格的贴片LED，采用方形陶瓷基座搭配平面发光面的结构设计，基座边缘做了微小的倒角处理，既避免生产转运过程中基座边角崩裂，也能在SMT贴片时给焊锡爬升预留合理空间，减少虚焊、连锡的不良概率。从实际应用场景来看，这类灯珠覆盖的领域极广，小到消费类电子的背光指示、便携照明设备的光源，大到户外景观亮化、工业设备状态指示灯、汽车内饰氛围灯、通用照明类的灯板模组，

　　都能见到同规格封装的身影，核心原因在于3535封装的尺寸兼容性强，既可以做单颗独立使用的点光源，也能密集排布组成面光源阵列，适配不同的配光透镜、反光杯结构。在设计建模阶段，首先要明确的是器件的安装基准，这类表贴器件的安装贴合面是基座底部，建模时必须保证底部平面的平面度公差在合理范围内，不能出现曲面、凹凸结构，否则会直接影响SMT贴装时的吸嘴取件稳定性，以及回流焊后器件与PCB焊盘的贴合紧密性。发光面的位置精度同样关键，发光区域相对于基座外轮廓的同轴度偏差，会直接影响后续配光元件的装配效果，如果发光中心偏移超过0.1mm，搭配小角度透镜时就会出现明显的光斑偏斜、照度不均问题，因此建模时需要严格对齐发光面与基座的中心基准，同时标注出发光面的有效发光区域边界，给光学设计同事提供准确的参考依据。从外形尺寸与安装边界来看，3535封装的命名本身就对应了器件的长宽尺寸基准，即3.5mm×3.5mm的方形基座轮廓，建模时需要注意基座的高度尺寸，包括基座本体厚度、发光面相对于基座顶面的高度差，这些尺寸直接决定了灯珠表面到透镜的装配距离，也就是光学设计里的光程参数，一旦尺寸偏差过大，整灯的配光曲线就会偏离设计预期。焊盘的建模也不能马虎，这类封装的LED一般在基座两侧或者底部设置焊接电极，建模时需要准确还原焊盘的位置、尺寸、表面镀层的厚度参考，同时预留出焊锡熔融后的流动空间，避免焊锡溢出到发光面区域，造成发光面脏污、短路等问题。另外，

　　这类LED的基座材质多为高导热陶瓷，建模时可以适当体现基座的材质质感，但更重要的是明确散热接触区域的位置，很多高功率版本的3535灯珠会在底部设置散热焊盘，这个区域的平面度、尺寸精度直接关系到器件的散热效率，建模时需要将散热焊盘与信号焊盘做明确区分，给后续热仿真、PCB散热设计提供准确的模型依据。在实际选型适配过程中，还要考虑器件与周边元件的安全间距，包括高压场景下的电气爬电距离、贴片时的元件避让距离，建模时可以在器件本体外围预留出合理的安装禁布区参考，方便PCB布局时快速避让，避免出现元件干涉、焊接时连锡的问题。很多工程师在调用这类通用封装模型时，容易直接套用通用封装库的简化模型，忽略了不同厂商灯珠的细微结构差异，

　　比如基座倒角大小、发光面的覆盖层厚度、电极的位置偏移，这些细节在小批量打样时可能不会暴露问题，但一旦进入大批量SMT生产阶段，就可能导致吸嘴取件失败、焊盘对位偏差、良率下降的问题，因此针对具体选型的灯珠建立精准的三维模型，是提升产品设计可靠性、减少生产试错成本的关键环节。这类贴片LED的结构看似简单，实则每一处尺寸细节都对应着生产、装配、使用环节的实际需求，比如基座边缘的微小斜边，除了防崩边的作用，还能在视觉检测时给设备提供明确的轮廓定位基准，提升贴片时的对位精度；发光面的封装胶层边缘做的微斜坡处理，能够减少胶层与基座结合处的应力集中，避免温度循环后胶层开裂、脱落的问题。在做整灯结构设计时，还要考虑灯珠上方的防护结构与发光面的安全距离，避免组装过程中治具、外壳结构刮蹭到发光面的封装胶层，造成胶层刮花、透光率下降的问题，这就要求三维模型准确还原发光面的最高凸起高度，给结构间隙设计提供准确的数值参考。
