DMX512RDM信号控制电路板

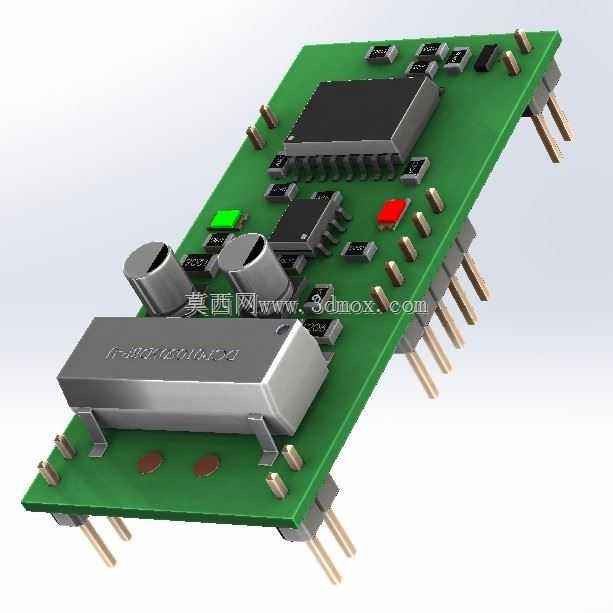

　　在舞台灯光、景观亮化、智能照明这类需要多灯具协同调光的LED系统搭建场景里，信号传输与控制的稳定性直接决定整套系统的运行效果，这款RDM DMX512电子模块，就是专门针对这类应用场景设计的信号处理核心单元。模块本身集成了DMX信号处理芯片与5Vdc输出的DC/DC转换电路，不需要额外搭配独立的信号转换板与供电模块，就能直接接入DMX总线完成信号解析、地址分配与远程设备管理功能，大幅简化现场布线的复杂度。从结构设计来看，整块PCB采用标准直插排针布局，板载元件排布严格遵循信号流向规划：DMX信号输入输出端的排针布置在板卡长边两侧，方便总线级联时的走线对接；DC/DC转换回路的电解电容、电感元件集中布置在板卡一侧，

　　与核心信号处理芯片之间预留了足够的爬电距离，避免电源回路的纹波干扰DMX信号的传输稳定性；板上的状态指示灯分别对应电源、信号通讯状态，安装后无需额外检测设备就能直观判断模块工作状态。排针的引脚间距采用标准2.54mm规格，既可以直接插装在配套的灯具主控板排座上，也能通过杜邦线外接固定，适配不同安装空间的灯具内部结构。板卡的外形尺寸控制在常规小型信号模组范围内，安装时不需要对现有灯具的内部腔体做额外改造，板边预留的两个固定孔位可以配合铜柱完成螺丝固定，避免设备运输、长期使用过程中出现板卡移位、引脚脱焊的问题。设计过程中针对DMX总线的常见干扰问题做了结构层面的优化：信号回路的走线尽量缩短长度，电源输入端预留了滤波电容的焊接位置，

　　核心芯片的下方做了完整的铺地处理，降低现场复杂电磁环境下的信号丢包概率。DC/DC电路的输出端做了稳压处理，能为板载的DMX芯片提供稳定的5V直流供电，即使前端输入电压存在小幅波动，也不会影响信号处理的准确性。在实际工程应用里，这类模块可以直接嵌入帕灯、洗墙灯、光束灯等各类支持DMX512协议的LED灯具内部，也可以作为独立的信号转换节点安装在总线分线位置，实现RDM协议要求的远程设备识别、参数配置、状态反馈功能，不需要工作人员爬到高空灯具安装位置手动拨码设置地址，大幅降低大型亮化工程、舞台演出系统的调试与后期维护工作量。模块的元件选型全部采用工业级耐温规格，能适应灯具内部密闭腔体的高温工作环境，

　　长期连续运行也不会出现元件性能衰减导致的信号异常。排针的镀金厚度满足多次插拔的耐磨要求，现场调试时反复拆装接线也不会出现接触不良的问题。板上的红色、绿色状态指示灯采用低亮度柔光设计，不会因为灯光过亮在灯具外壳内部形成漏光，影响灯具的出光效果。
