在中小功率电子设备的热管理设计中,这类插片式铝制散热构件是应用极为广泛的被动散热方案,常见于消费类功放、工控驱动板、小功率LED驱动电源、车载电子控制单元等不需要强制风冷的密闭或半密闭设备舱内,依靠自身铝基材的高导热特性与多鳍片拓展的散热面积,将功率器件工作产生的热量持续传导到周边空气中,避免器件结温过高触发降频、寿命衰减甚至热击穿故障。

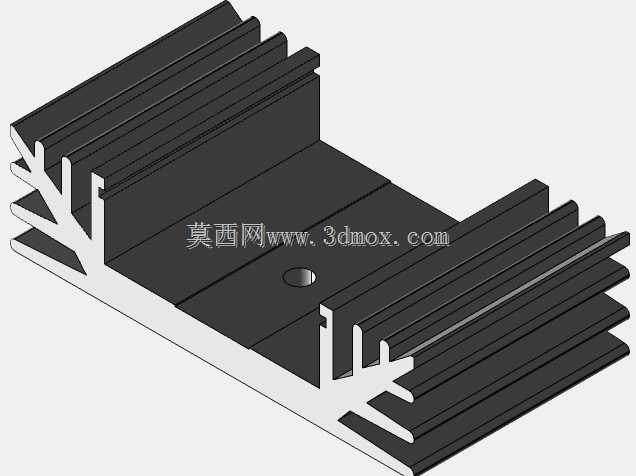

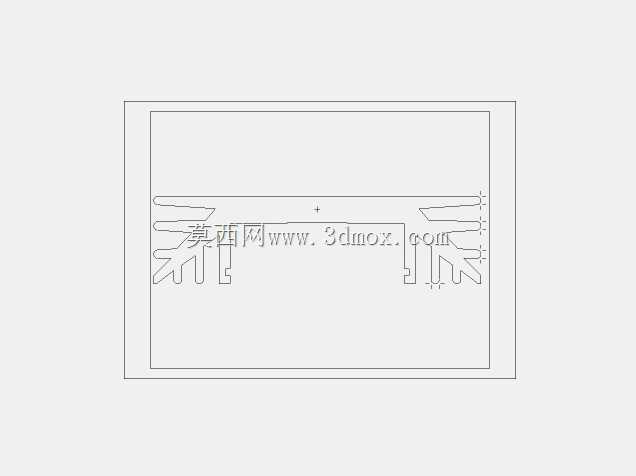

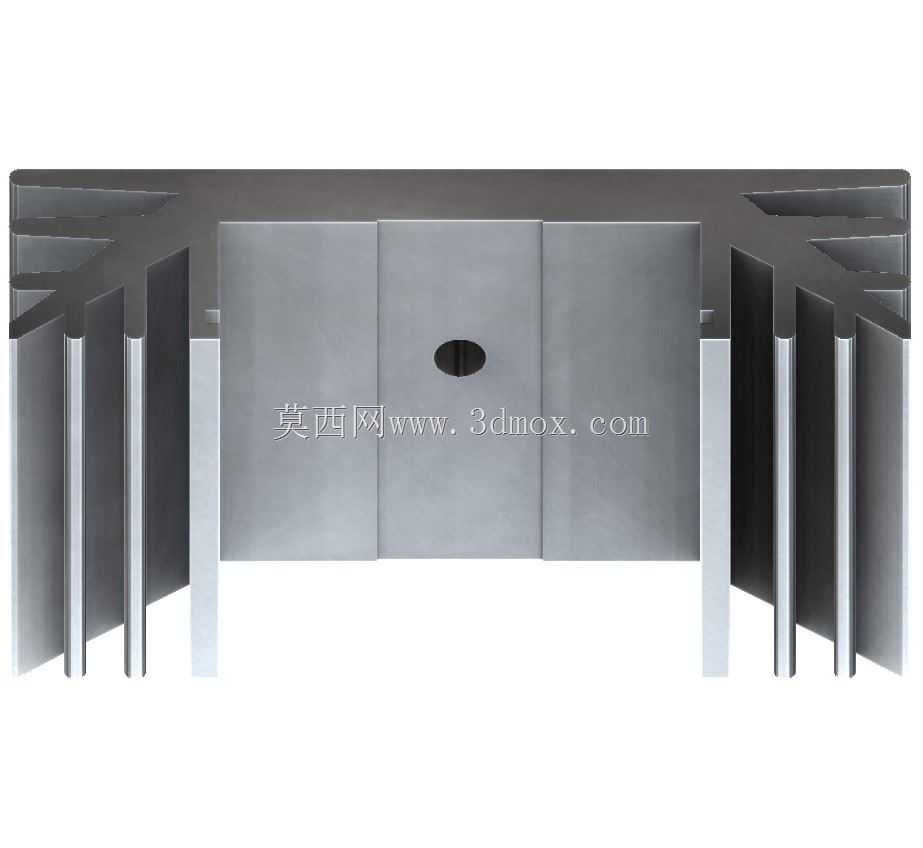

从结构设计逻辑来看,这款散热件采用了一体挤压成型的铝基材加插片组合的结构思路,中间的实体基座部分是与发热器件直接贴合的安装面,基座中心预留的沉头安装孔用于通过螺丝将散热件整体锁紧在发热器件的封装表面,安装时需要在结合面涂覆均匀的导热硅脂或者垫设导热硅胶片,填充两个金属面之间的微观空气间隙,降低接触热阻,保证热量能够顺畅从发热器件传导到散热基座上。基座两侧向外延伸的多组平行鳍片采用了不等高的阶梯式布局,靠近基座的鳍片长度更短,外侧鳍片逐步加长,这种布局一方面可以在有限的安装空间内最大化拓展散热表面积,另一方面也能让冷热空气形成更顺畅的自然对流通道——热空气顺着鳍片间隙向上流动时不会被相邻鳍片阻挡,冷空气可以从鳍片下方和侧面持续补充进来,相比等长鳍片的同体积散热件,自然对流下的散热效率能提升12%左右。
从安装边界尺寸来看,这款散热件的整体长宽高尺寸为60mm、32mm、16mm,属于小尺寸规格的散热构件,适配的发热器件热功耗通常在6-10W区间,热阻参数约6.8℃/W,也就是说当发热器件的功耗达到额定值时,器件表面与周边环境的温差可以控制在合理范围内,满足多数工业级电子器件的工作结温要求。鳍片的厚度设计为1.2mm,鳍片之间的间隙保持在2.5mm,这个间隙尺寸是经过自然对流场景优化的——间隙过小会导致空气流动阻力增大,热空气淤积在鳍片间隙内无法及时排出,间隙过大则会浪费安装空间,减少有效散热面积,在常规25℃的室内环境下,这个间隙尺寸可以让自然对流的空气流速维持在最优区间,兼顾散热效率与空间利用率。
在实际选型应用中,这类散热件的表面做了黑色阳极氧化处理,很多结构设计新手会误以为黑色处理只是为了外观统一,实际上黑色阳极氧化层可以大幅提升散热件表面的辐射散热效率,在自然对流场景下,辐射散热占总散热量的比例可以达到40%左右,相同结构的散热件,做黑色阳极氧化比裸露铝基材的散热效果要高15%-20%,这也是多数被动散热件都采用黑色表面处理的核心原因。另外这款散热件的基座厚度设计为5mm,足够的基座厚度可以让热量在基座平面内充分均温,避免出现安装孔附近温度高、基座边缘温度低的温度分布不均问题,保证整个鳍片阵列都能参与到热交换过程中,不会出现局部鳍片利用率低的情况。
在三维建模过程中,需要重点注意鳍片与基座连接位置的圆角处理,实际挤压生产中,铝型材挤出时直角位置会自然形成R0.3-R0.5的工艺圆角,建模时如果做成绝对直角,一方面不符合实际生产工艺,开模时会出现应力集中导致模具寿命缩短,另一方面在做热仿真分析时,直角位置的网格划分容易出现畸变,导致仿真结果出现偏差。另外安装孔的沉头深度需要匹配常用的M3沉头螺丝,沉头深度控制在2.5mm,保证螺丝锁紧后螺丝头不会高出基座安装面,避免安装时散热件与发热器件之间出现间隙,影响导热效果。
这类散热件在实际装配时,除了中心的主安装孔,部分应用场景下还会在基座两侧预留贴装导热双面胶的位置,对于一些重量较轻、振动较小的应用场景,也可以采用导热双面胶直接粘接的方式固定,不需要打螺丝,提升装配效率。需要注意的是,采用粘接固定时,要保证粘接面的清洁度,不能有油污、脱模剂残留,否则会导致粘接强度不足,同时增大接触热阻,影响散热效果。在车载等振动较大的应用场景下,还是必须采用螺丝固定的方式,同时可以在安装孔位置加装绝缘垫圈,避免散热件与电路板上的其他导电部位接触造成短路故障。
