舞台灯光信号DMX RDM拆分装置结构设计

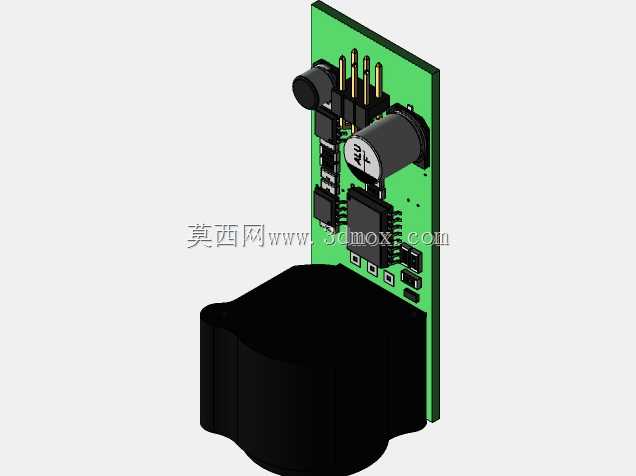

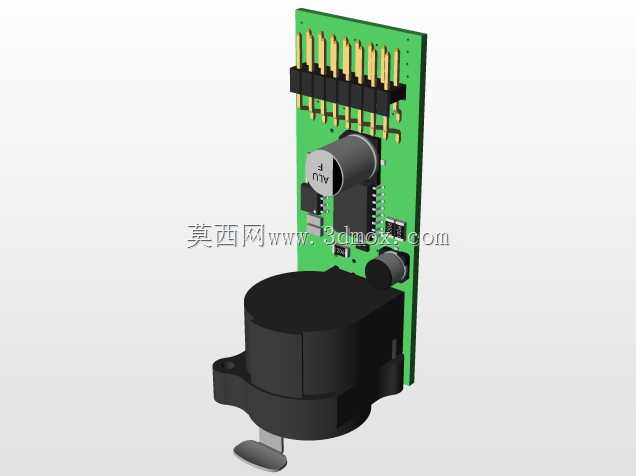

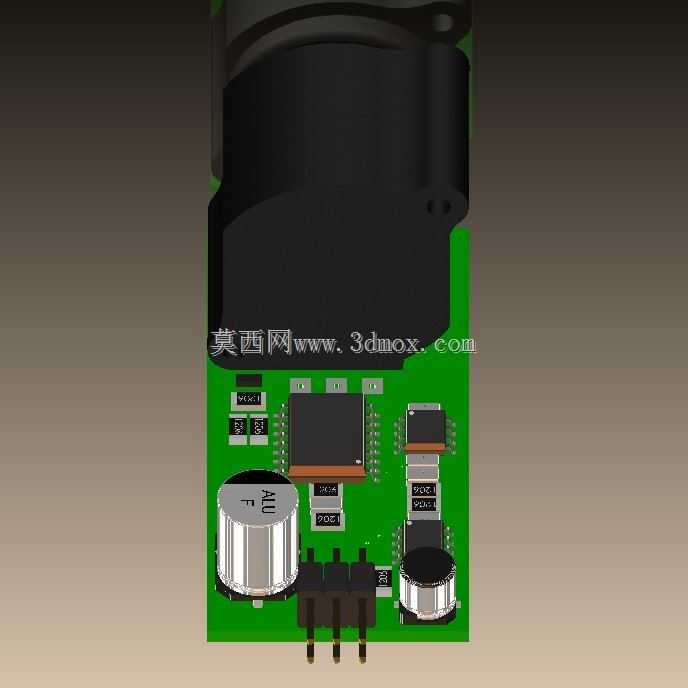

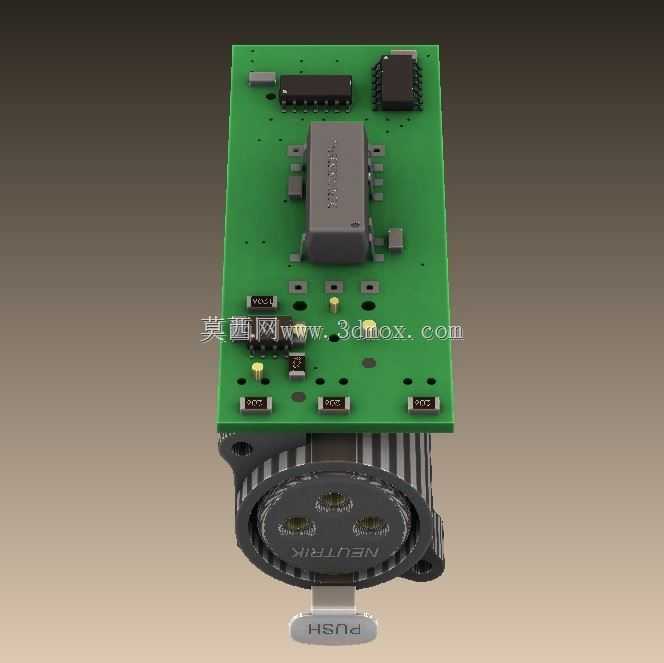

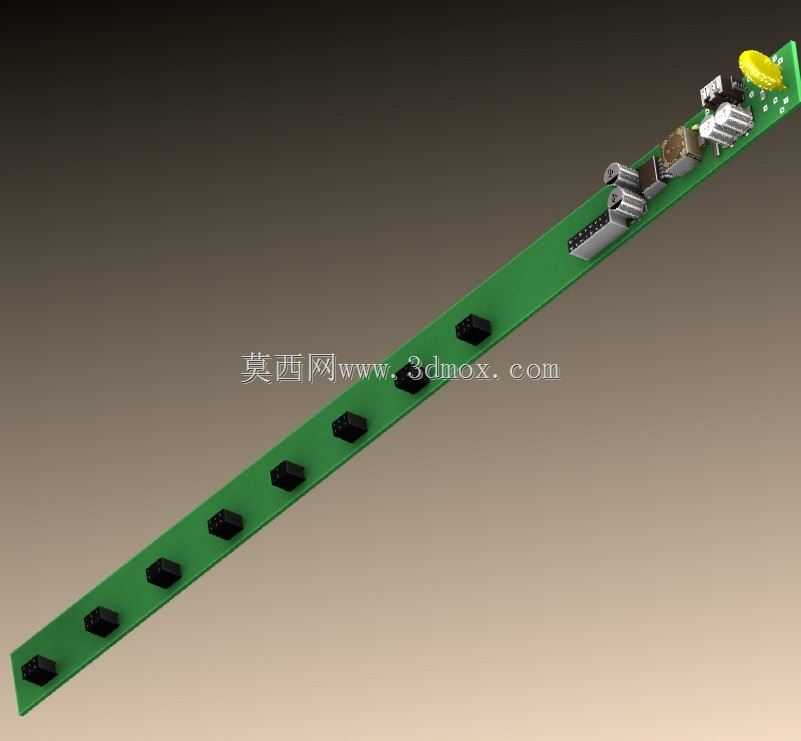

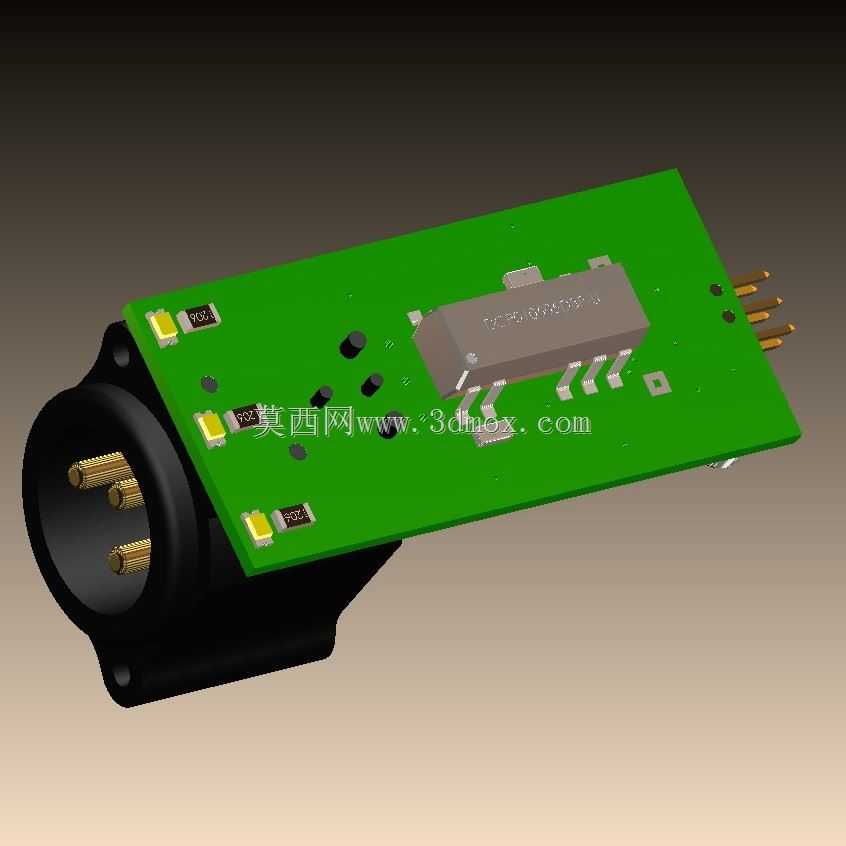

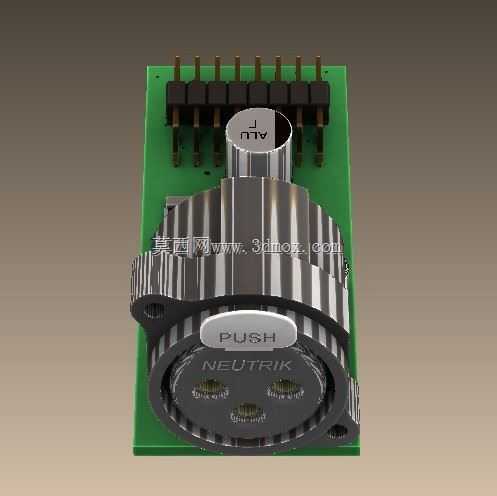

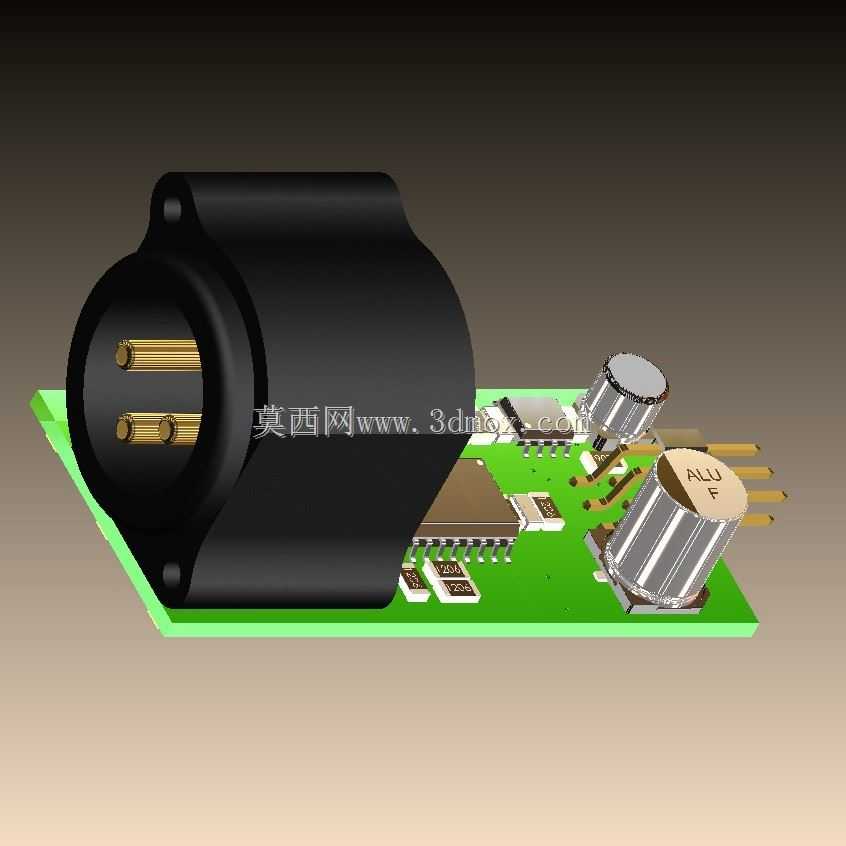

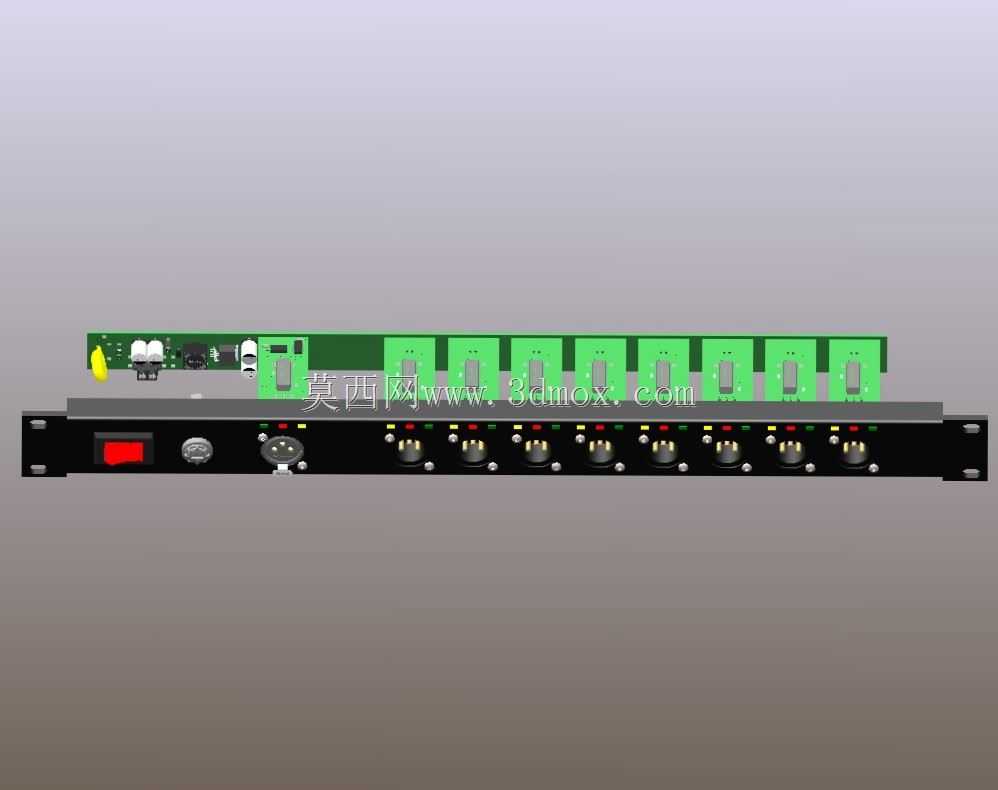

　　在专业舞台灯光控制、文旅景观照明、大型演出信号组网场景中，长距离DMX信号传输常出现信号衰减、地址冲突、多设备并联干扰的问题，这类拆分装置正是为解决该类工程痛点设计的信号中转分配部件。从结构设计逻辑来看，该装置采用1/8标准PCB板型布局，核心思路是在有限的板卡空间内完成多路信号隔离、地址识别、信号放大的电路排布，同时兼顾机架安装的空间适配性。板载的多组卡侬接口沿金属面板一字排开，接口间距严格遵循常规接插件插拔操作的最小操作空间要求，避免相邻接口插接线缆时出现干涉，面板上预留的状态指示灯开孔位置正对板载LED灯珠，无需额外导光结构即可直观观察每一路信号的通断状态，降低结构件的加工复杂度。从安装边界来看，

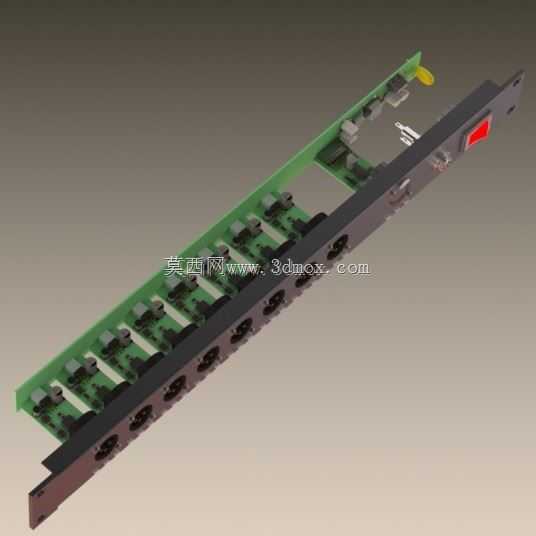

　　该装置适配标准1U机架的安装深度，金属面板的折弯边预留了标准机架安装的固定孔位，PCB板与金属面板之间通过绝缘隔离柱固定，既保证板卡与金属壳体之间的绝缘安全距离，又能通过金属面板实现板卡的接地屏蔽，减少外界电磁信号对DMX差分信号的干扰。实际工程应用中，这类拆分器可将单路输入的DMX/RDM复合信号拆分为多路独立输出通道，每路通道均带信号隔离功能，避免某一路末端设备短路或信号异常时影响整条信号链路的正常运行，同时支持RDM远程设备管理协议，可通过控台直接远程识别、配置末端灯具的地址码与参数，无需爬到桁架上逐个设置灯具地址，大幅降低大型灯光工程的调试与运维工作量。设计过程中，

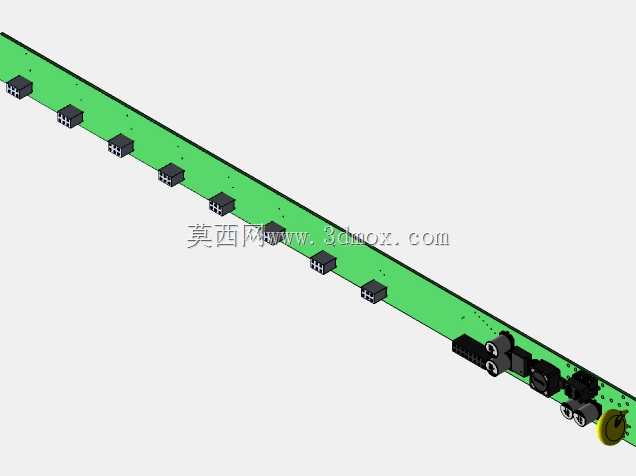

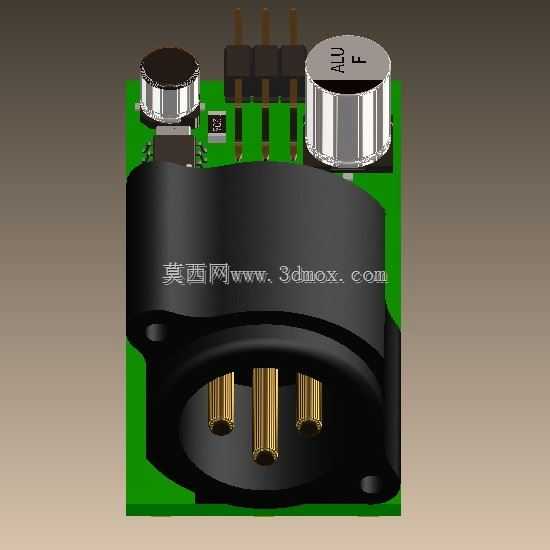

　　PCB板的元器件排布遵循信号流向从输入接口到处理芯片再到输出接口的顺序，减少信号走线的折返长度，降低信号串扰的概率，板上的电源模块区域做了独立的铺地隔离，避免电源纹波干扰弱信号处理电路，金属壳体的侧边预留了散热通风的缝隙，长时间连续运行时板卡上的驱动芯片产生的热量可通过自然对流散出，无需额外加装散热风扇，提升设备长期运行的可靠性。接口部分的焊接引脚做了加强固定设计，应对演出场景中频繁插拔线缆、拉扯线缆的受力情况，避免焊盘脱落导致的接口失效，面板上的固定螺丝孔位做了沉头处理，安装后螺丝头不突出面板表面，避免与相邻机架设备产生安装干涉。从结构适配性来看，该装置的PCB板尺寸可直接适配通用的1U机架式信号分配器壳体，无需额外定制壳体结构，

　　可直接套用成熟的壳体模具降低生产加工成本，板上的安装孔位与常规绝缘隔离柱的孔位通用，生产装配时无需特殊工装即可完成组装。在实际现场使用中，这类拆分装置通常安装在舞台侧台的信号机柜内，或者桁架上的信号分线节点处，紧凑的板型设计既可以装入标准机柜，也可以装入小型防水接线盒内用于户外演出场景，多通道的设计可单台设备覆盖8-16台灯光设备的信号接入需求，减少现场信号链路的设备堆叠数量，降低故障点概率。设计时还考虑了现场接线的便利性，输入接口与输出接口分区域排布，避免输入输出线缆混插导致的接线错误，每个接口旁预留了丝印标识的位置，装配后可清晰标注每路通道的编号，方便现场调试时快速排查线路问题。
