排块式巧克力造型结构三维数模

　　做食品工装相关的结构设计时，经常会遇到需要匹配食品实物外形做定位、仿形或者演示结构的需求，这个排块巧克力的三维数模，最初就是为了给巧克力包装线的进料定位工装做外形参考搭建的。很多刚接触食品包装设备设计的工程师容易忽略一个问题，就是巧克力这类压制成型的食品，实际生产出来的外形并不是完全规整的直角块，每一个小分块的边缘都有压制过程中形成的微小圆角，分块之间的导流槽深度、槽底的圆角半径，都会直接影响包装过程中吸盘取料、推料块定位的精度，如果直接画一个带方格的长方体去做干涉校验，实际装机的时候很容易出现推料卡滞、吸盘吸附偏移的问题。

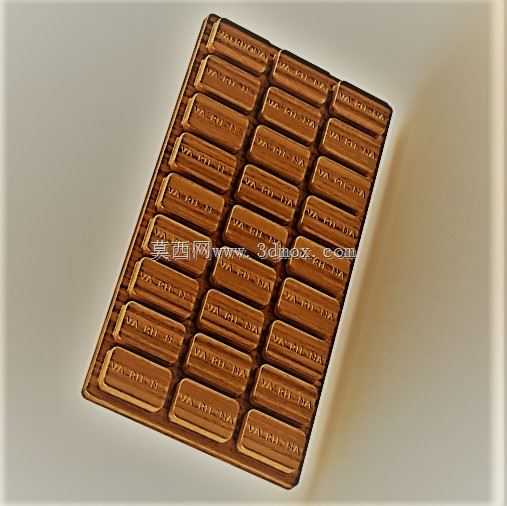

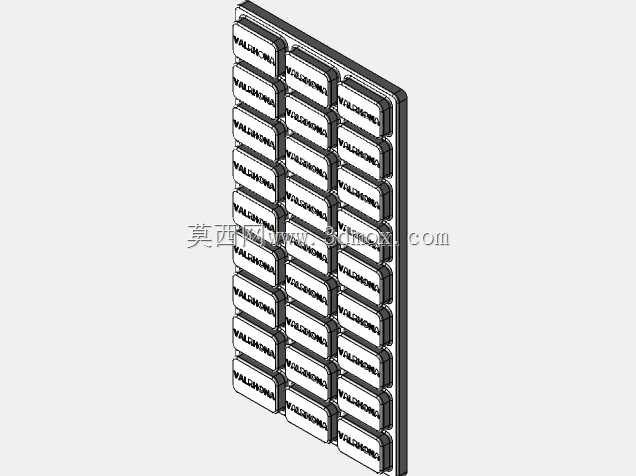

　　这个数模在搭建的时候，首先还原了整块排块的整体长宽厚比例，整体外轮廓的四个边角做了和实物一致的小圆角处理，避免直角棱边和包装线的导料槽侧壁产生剐蹭。表面的分块凹槽没有用简单的拉伸切除去做，而是参考实际巧克力压制模具的脱模斜度，给每一个凹槽的侧壁加了微小的拔模角度，槽底和槽壁的衔接处做了R0.3左右的过渡圆角，还原实际压制成型后巧克力的真实外形，不会出现尖锐棱边的失真问题。每一个小分块表面的压印纹理，也做了浅浮雕式的结构还原，这个细节很多时候会被忽略，但如果是做透明包装的成型演示、或者是做视觉检测的定位算法验证，表面的纹理特征是视觉系统识别物料姿态的重要参考，缺失这部分结构的话，视觉定位的模拟结果会和实际生产场景存在偏差。

　　从实际应用场景来说，这个数模除了可以用来做包装线的工装设计参考，还可以用于食品生产的虚拟仿真场景，比如生产流程的数字孪生演示、压模工位的成型过程模拟，甚至是电商产品的三维展示素材搭建。在做结构校验的时候，这个数模的安装边界可以按照常规排块巧克力的实际尺寸去适配，整体厚度方向的公差预留要考虑巧克力在不同温度下的轻微形变，通常定位工装的型腔尺寸要比数模的外形尺寸单边大0.2mm左右，避免温度偏高时巧克力轻微软化膨胀出现卡料。另外在做吸盘取料的模拟时，可以直接在数模表面选取平整的分块平面作为吸附面，不需要额外做面的修补，数模的表面都是连续的G1连续曲面，不会出现破面、碎面导致的仿真计算报错问题。

　　很多工程师做这类食品样件的数模时，容易把结构做的过于简化，只保留大致的方块外形，实际上这类看似简单的造型，每一处的圆角、斜度、纹理深度，都会影响后续工装设计的实际适配性。比如分块之间的凹槽宽度，如果做的比实际尺寸窄，推料块上的定位凸台就没法顺利卡入凹槽完成分料定位，如果凹槽深度做的过深，又会导致巧克力在输送过程中卡在定位槽里无法顺利出料。这个数模在搭建时特意核对了市售主流排块巧克力的实际测量尺寸，每一个分块的长宽、凹槽的宽度深度、整体的外轮廓尺寸，都和实物的测量值保持一致，不需要设计师再反复核对实物尺寸调整参数，可以直接导入装配体里做干涉检查、工位布局的参考。另外在做输送线的物料堆积模拟时，这个数模的表面摩擦系数参数可以直接参考巧克力的实际表面特性设置，因为外形还原度足够，模拟出来的物料堆叠、滑落的状态也会更贴近真实生产情况，不会出现因为外形过于规整导致的模拟结果失真。
