HYPEX专业音频功率放大装置结构设计

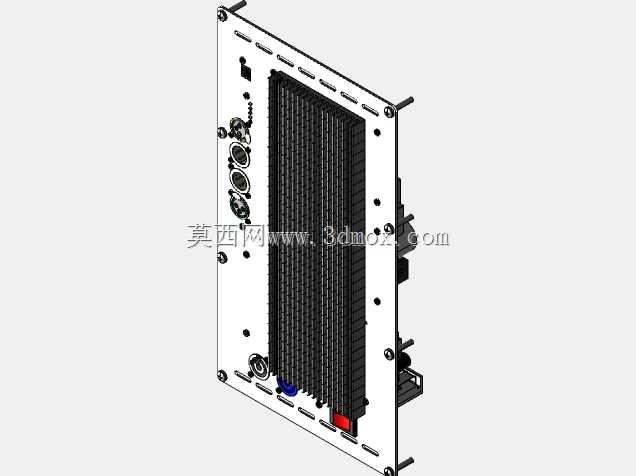

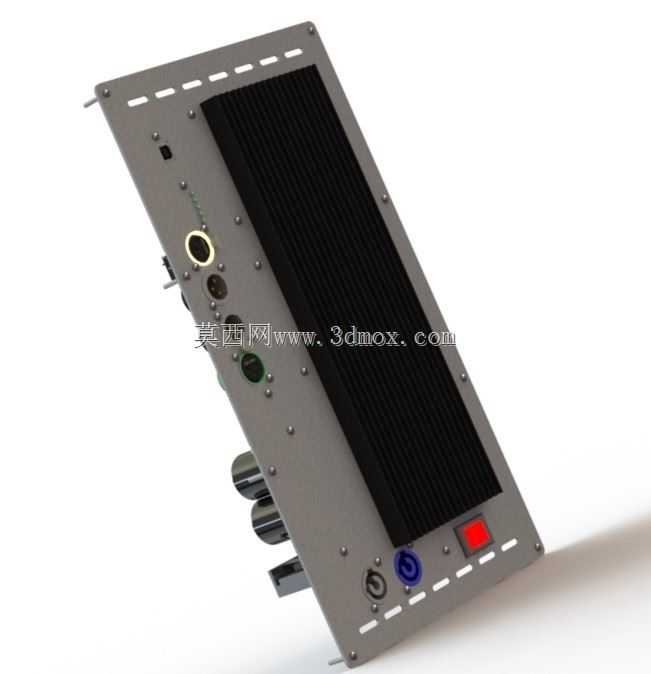

　　这款音频放大装置的结构设计围绕专业音频扩声场景的实际使用需求展开，在专业舞台返听、固定安装商用扩声、高端家用HiFi系统搭建、小型演出流动扩声等场景中，这类功放设备需要同时兼顾散热效率、接口防护、操作便捷性与安装适配性，结构设计的合理性直接影响设备长期运行的稳定性。从面板布局来看，前面板采用一体化金属板材加工成型，边缘做了倒角钝化处理，避免安装调试过程中划伤操作人员，面板上的长条形通风格栅对应内部功率放大模块的散热风道进风侧，格栅的开孔宽度经过计算，既保证足够的通风量，又能阻挡较大尺寸的杂物落入设备内部，同时不会因为开孔过大破坏面板的结构刚性。面板上的接口布局遵循现场调试的操作逻辑，常用的信号输入接口、

　　增益调节旋钮布置在面板左侧区域，操作人员站在设备前方伸手即可完成插拔与调节操作，电源开关与状态指示灯布置在面板右下侧，与信号调节区域保持足够的安全间距，避免调试过程中误触电源开关导致音频信号中断。旋钮与接口的安装位都设计了沉台结构，接口固定后端面略低于面板平面，能够在设备受到轻微磕碰时保护接口引脚不会因为侧向受力出现脱焊变形，旋钮外圈加装了金属定位环，既可以标识旋钮的调节行程范围，也能提升旋钮安装的同轴度，减少长期旋转调节带来的结构磨损。设备的安装边界充分考虑标准机柜的适配要求，面板宽度符合19英寸标准机柜的安装孔位间距，面板两侧预留了机柜固定螺丝的安装孔，孔位周边做了局部加厚处理，避免长期悬挂安装后面板出现变形。

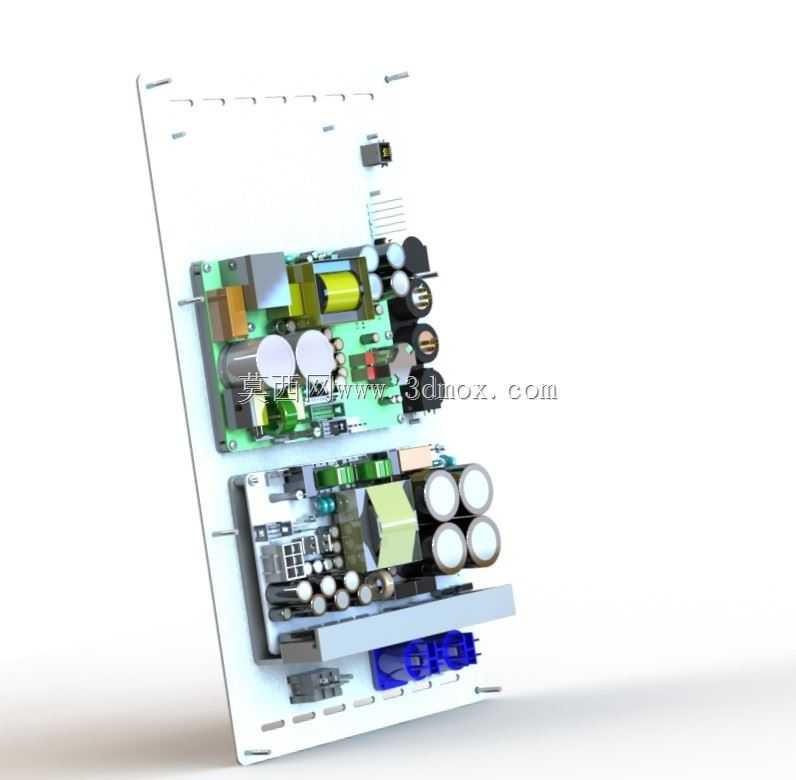

　　设备内部的散热结构采用直通风道设计，前面板进风后气流直接掠过功率放大管的散热鳍片，从设备后侧排出，风道内部没有多余的结构遮挡，能够最大化散热效率，保证设备在满功率输出状态下，内部功率器件的工作温度维持在合理区间，减少过热导致的器件性能衰减。面板上的状态指示灯采用内嵌式安装，灯珠外侧加装了导光柱，既可以让操作人员在不同角度都能清晰观察设备的工作状态，也能避免灰尘直接堆积在灯珠表面影响显示效果。接口的选型兼顾专业音频场景的通用标准，配备的卡侬接口、6.35mm音频接口都采用金属外壳屏蔽设计，安装时接口外壳与金属面板直接导通，能够形成连续的屏蔽层，减少外界电磁干扰对微弱音频信号的影响，提升信号传输的信噪比。在结构细节处理上，

　　面板上所有的开孔边缘都做了去毛刺处理，内部的线束固定位都设计在风道外侧，避免线束被气流长期吹动出现移位，遮挡散热风道。设备的外壳拼接处采用折边咬合结构，既可以提升壳体的整体刚性，减少大音量工作时的壳体谐振杂音，也能简化装配流程，提升生产组装的效率。从安装维护的角度考虑，面板与内部主框架采用快拆螺丝固定，需要检修内部器件时，仅需拆下前面板的固定螺丝即可露出全部的功能模块，不需要完全拆解设备外壳，能够大幅缩短现场故障排查与维护的时间。面板表面采用哑光磨砂处理，既可以减少舞台灯光照射下的反光干扰，也能提升面板的耐刮擦性能，长期使用后不会因为频繁触碰留下明显的划痕，保持设备外观的整洁度。
