双列条形图LED电平指示模组结构设计

　　做音频设备配套结构设计快十二年，经手的电平指示类部件少说也有三四十款，这次做的双列条形图发光二极管模组，最初是给桌面HiFi功放、专业调音台配套做的指示部件，之前用的单列式指示条在做立体声双通道显示时，要么并排装两个占面板空间，要么做在同一块板上间距不对，视觉上总觉得左右声道显示割裂，才想着重新做一体化的双列结构。

　　先讲实际应用场景，这类条形LED指示模组，除了音频设备上做电平显示，还能用在工业控制柜里做模拟量信号指示，比如压力、液位、电压的实时幅值显示，相比数码管的数字显示，条形光柱的直观性更强，操作人员扫一眼就能知道当前量值在全量程里的占比，不用去反应数字对应的区间，尤其是在设备调试、现场巡检的时候，光柱的显示效率比数字高不少。还有车载改装的音频系统、小型广播设备里，这类部件的用量也不小，之前给一个校园广播台做配套时，对方就提过要能同时显示左右声道电平，还不能占太多面板位置，这也是这次做双列一体化结构的核心需求来源。

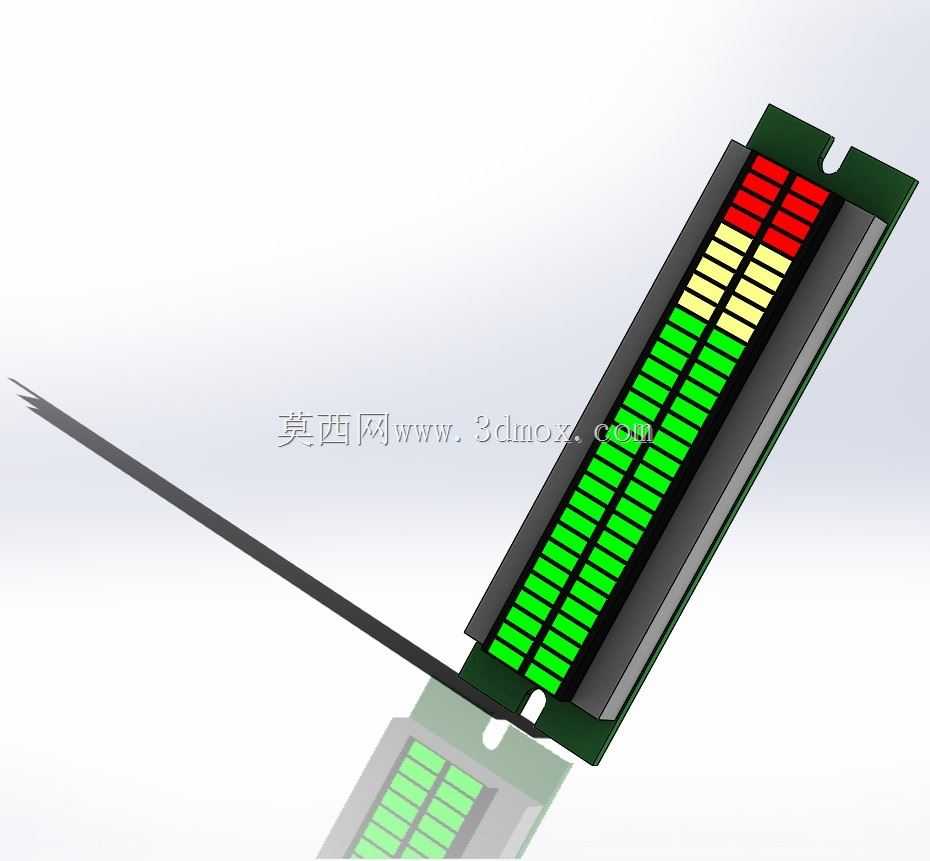

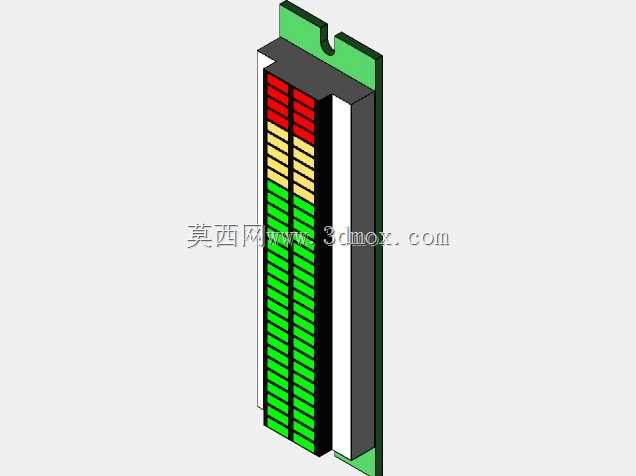

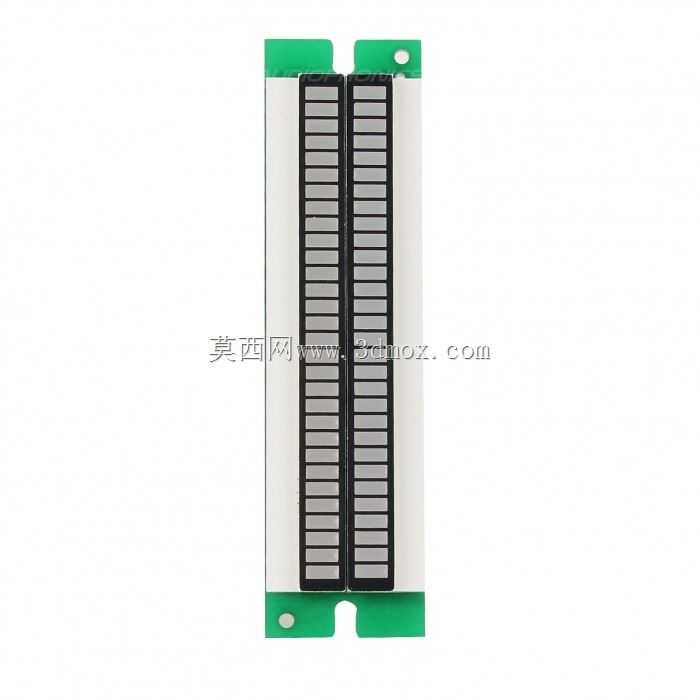

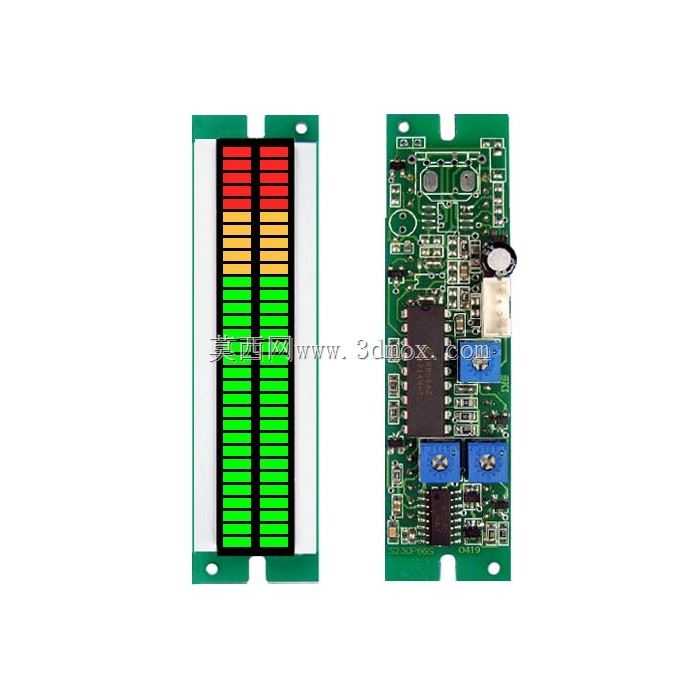

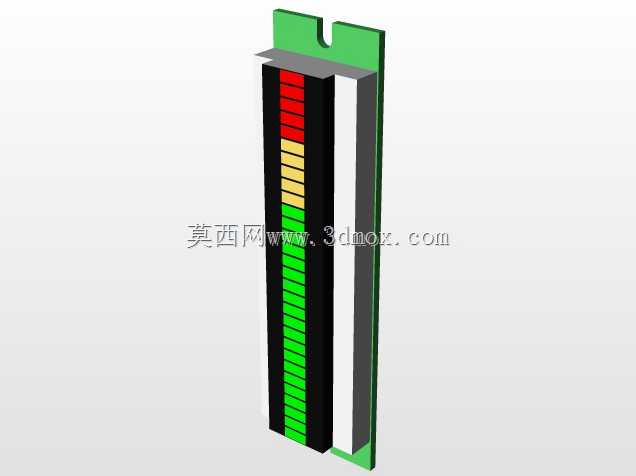

　　说回产品本身的功能特性，这个模组采用双列并排的LED排布，每一列的灯珠按绿、黄、红三色分段，绿色段对应正常工作幅值区间，黄色对应预警区间，红色对应峰值超限区间，每一列的灯珠采用直插式封装排布，灯珠之间的遮光隔条是和安装基座一体做的，避免相邻灯珠串光，之前做过的几款没做隔条的，亮灯的时候边缘光晕糊成一片，远看根本分不清亮到第几格，这次特意在每颗灯珠之间加了0.8mm厚的黑色遮光挡墙，挡墙高度和灯珠发光面齐平，既不挡正面出光，又能挡住侧向的漏光，显示边界清晰很多。模组自带柔性排线引出端，排线长度留了35mm的冗余量，方便在设备内部走线弯折，不用额外再接转接线，排线的出线端做了应力释放槽，装在有振动的设备上（比如车载功放、流动演出用的调音台），不会因为长期振动导致焊盘处线芯断裂。

　　设计思路上，最先确定的是双列的中心间距，参考了主流调音台面板的双通道指示布局，把两列灯珠的中心距设为12mm，这个间距下，人在距离面板30-50cm的正常操作位置看，两列显示既不会离得太近分不清声道，也不会太远视觉上脱节。然后是PCB板的外形，整体做窄长型，板厚选1.6mm的常规FR-4板材，板的上下两端做了2mm直径的安装定位孔，孔位距离板边3mm，安装时可以用M2的螺丝直接固定在面板内侧的安装柱上，也可以在板背贴双面泡棉胶直接粘在面板透光窗后面，适配两种安装方式。板的顶端做了一个半圆形的定位缺口，和面板上的定位凸台配合，装的时候不会装反装歪，之前有工人装反过单列式的指示板，导致排线出线方向不对，硬折把线弄断，加这个缺口就是为了防呆。

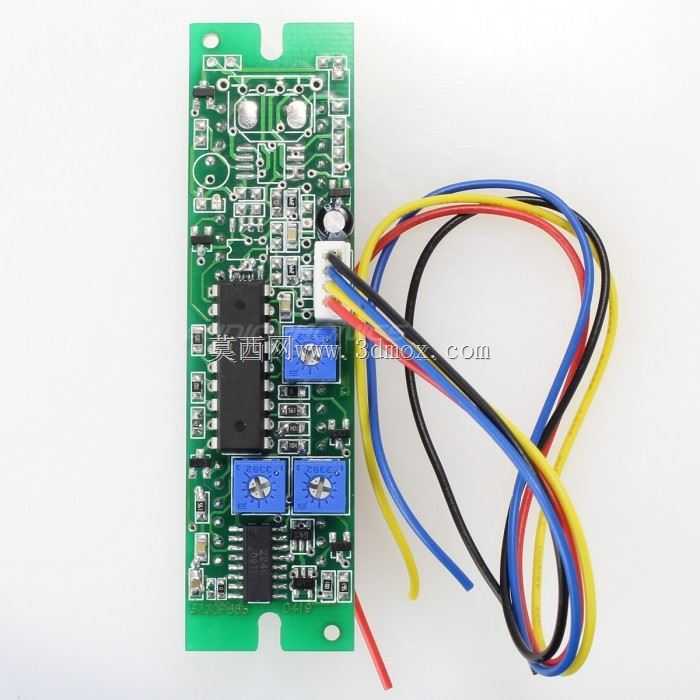

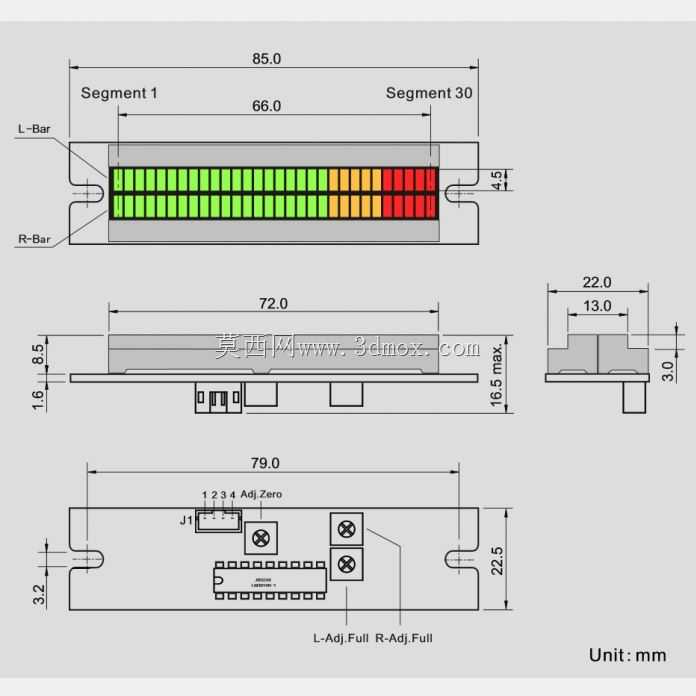

　　外形尺寸和安装边界这块，我特意卡了通用面板的安装尺寸，整个模组的总长度是102mm，宽度是22mm，厚度方向，加上灯珠和遮光隔条的总厚度是8mm，对应的面板开窗尺寸只要做98mm长、18mm宽的矩形透光窗就行，开窗边缘留2mm的压边，刚好能压住PCB板的边缘，不会漏出板边的毛刺。安装时要注意，模组的发光面和面板内侧的距离要控制在0.5-1mm之间，离得太远灯光会发散，显示的格线会模糊，离得太近如果面板有轻微变形，会磨到灯珠表面。另外，PCB板上的限流电阻都排布在板的背面，也就是远离面板的一侧，不会因为电阻的高度影响安装间隙，背面的元件最高高度控制在3mm以内，算上总厚度8mm，整个模组在设备内部占用的深度空间只要12mm就够，很多薄型功放面板内部空间紧张，这个尺寸刚好能塞进去，不会和内部的电位器、接线端子干涉。

　　还有个细节设计，两列灯珠的最底端，也就是信号最低值对应的位置，留了一颗常亮的基准灯，设备通电就亮，一方面能给操作人员指示设备处于通电状态，另一方面也能作为显示的零位基准，看光柱高度的时候有个参照。遮光隔条的表面做了细磨砂纹理，不会反射环境光，在强光环境下看显示内容也不会因为反光看不清。排线的出线位置设在模组的底端中部，不管是左声道还是右声道的接线，都能顺着排线往设备主板方向走，不会和两侧的安装柱干涉。之前做测试的时候，把模组放在-10℃到60℃的环境箱里连续通电72小时，灯珠的亮度偏差控制在5%以内，焊盘没有虚焊脱落，遮光隔条也没有因为温度变化变形，能满足常规工业和民用设备的使用环境要求。
