JBL2397号筒式扬声器声学结构设计

　　在专业扩声领域，号筒式扬声器始终是远距离声投射、高声压级输出场景下的核心声学部件，JBL2397这款号筒结构的设计，完全围绕恒定指向性扩声的核心需求展开，区别于普通锥盆扬声器直接辐射的声传播路径，号筒结构的核心作用是实现声阻抗匹配，让驱动单元振膜的振动能量能够更高效地耦合到空气介质中，大幅提升电声转换效率，减少声能在近场的耗散。从实际应用场景来看，这类号筒结构多用于大型场馆扩声、户外演出线阵列模组、固定安装的剧场主扩声系统、交通枢纽广播系统中，相比直射式扬声器，同等驱动功率下它的有效投射距离可以提升3倍以上，同时能够在覆盖区域内保持更均匀的频响曲线，避免近场声压过高、远场声压不足的覆盖缺陷。

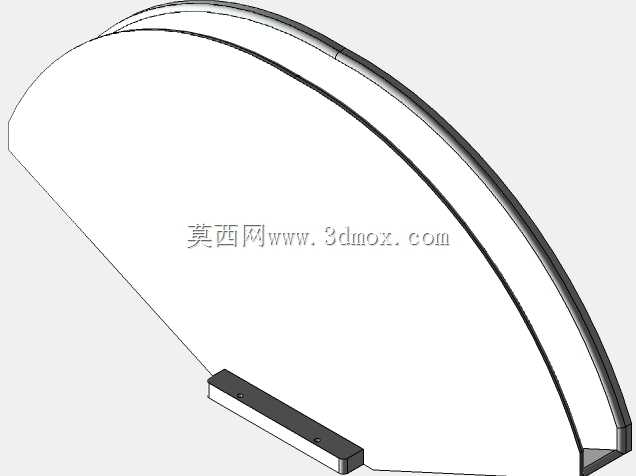

　　从结构设计思路来看，这款号筒采用了轴向分段式的喉口到号口过渡设计，喉口段为等截面矩形结构，能够与压缩驱动单元的出口相位塞精准对接，保证振膜辐射的球面波在进入号筒初始阶段不会出现相位干涉，中段采用指数型扩张曲面，严格遵循声学扩张规律计算截面变化率，保证中频段声波在号筒内部传播时不会出现声反射，避免号筒内产生驻波导致的频响峰谷，号口段采用线性扩张的平直边缘，同时在号口上下边缘做了小角度的切角处理，能够有效抑制号口边缘的声衍射，减少高频段的波束宽度收窄问题，保证水平与垂直指向性在工作频段内保持一致。

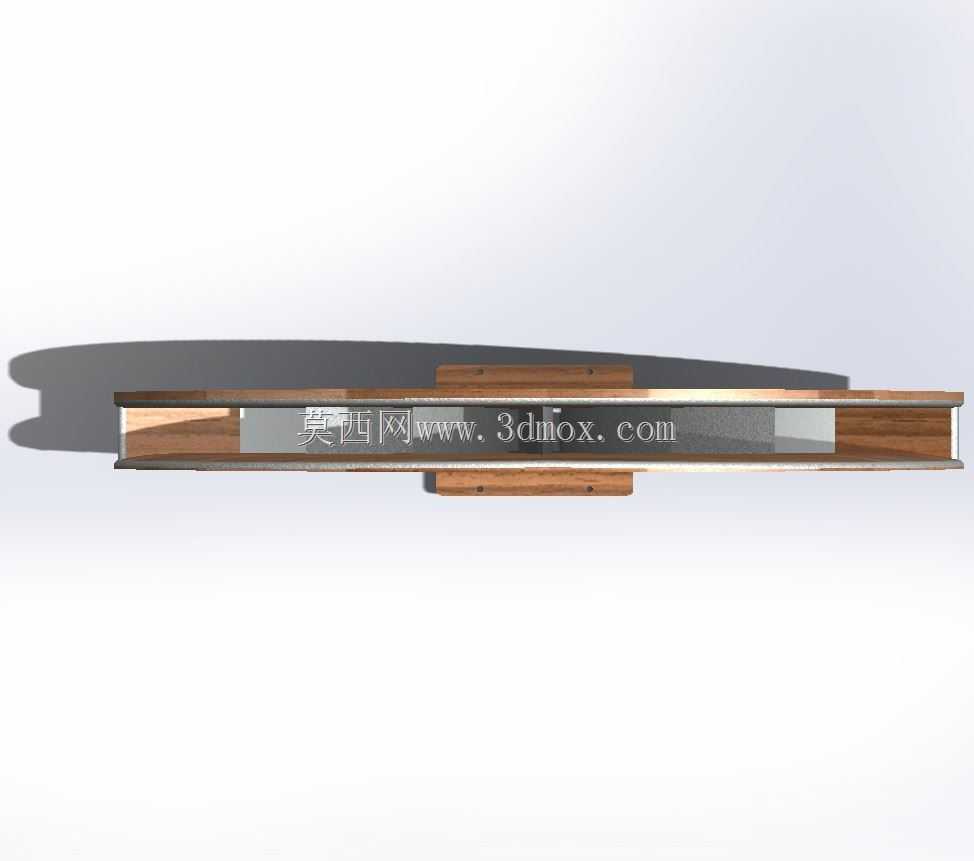

　　从安装边界与尺寸配合来看，这款号筒的喉口安装面为标准矩形法兰结构，法兰上预留了对称分布的安装孔位，孔位间距匹配行业通用的1英寸出口压缩驱动单元安装尺寸，不需要额外的转接件就可以直接与主流专业压缩驱动单元锁紧，安装面处设计了嵌入式的密封胶条槽，安装时嵌入密封胶条可以避免号筒喉口处的声泄漏，防止声短路导致的低频段灵敏度下降。号筒整体为狭长型扁平结构，垂直方向的厚度控制在较小尺寸，水平方向的号口宽度更大，这种尺寸设计对应的是水平宽指向、垂直窄指向的覆盖特性，水平覆盖角度可以达到90度，垂直覆盖角度为40度，非常适合多只号筒组成垂直阵列时使用，能够减少相邻号筒之间的垂直方向声干涉。号筒的背部设计了一体化的安装挂点，挂点处做了局部加厚的加强筋结构，能够承受号筒自身加上驱动单元的总重量，挂点的孔位兼容标准的音箱吊装件与支架安装件，既可以嵌入安装在音箱箱体的高音舱内，也可以通过支架单独固定安装。

　　从材料与结构强度设计来看，号筒的主体结构采用层压木质板材拼接成型，板材拼接处采用斜口榫接结构，拼接面涂覆声学密封胶，既保证了结构的整体刚性，避免大音量下号筒壁产生谐振染色，同时木质材料的阻尼特性能够有效吸收号筒内部的残余声反射，相比纯金属号筒，木质结构的声染色更小，中频段的听感更加自然。号筒的内壁做了光滑打磨处理，没有凸起的拼接缝或者结构棱角，避免声波在内部传播时遇到不规则凸起产生散射，保证波前在号筒内传播时始终保持平整的相位状态。在号筒的喉口与法兰连接位置，设计了一圈金属材质的加强嵌件，因为驱动单元安装时的锁紧力较大，长期使用下木质法兰容易出现螺纹滑牙或者开裂问题，金属嵌件的加入能够大幅提升安装位的结构强度，保证多次拆装驱动单元后安装精度不会出现偏差。

　　在实际的系统搭配中，这款号筒需要搭配对应的压缩驱动单元使用，工作频段主要集中在500Hz到16kHz的中高频段，号筒的截止频率设计在400Hz左右，低于截止频率的声波无法通过号筒实现有效辐射，因此系统设计时需要搭配对应的中低频扬声器单元，通过分频器实现频段的衔接，号筒的指向性特性可以和中低频单元的指向性在分频点处实现平滑过渡，避免分频点区域出现覆盖盲区或者声压叠加的问题。在进行箱体设计时，号筒的安装深度需要和箱体的高音舱深度匹配，号口需要和箱体的前面板保持齐平，号口边缘和箱体前面板的接缝处需要做密封处理，避免箱体内部的低频声波从接缝处泄漏出来，干扰中高频的声辐射。

　　从结构建模的细节来看，这款号筒的曲面过渡完全遵循声学计算的曲率要求，建模时没有出现曲率突变的曲面，所有的安装孔位、加强筋、密封槽的位置都严格按照实际装配公差设计，孔位的尺寸预留了足够的安装间隙，保证实际生产加工时能够顺利装配，拼接处的榫接结构尺寸也考虑了板材的厚度公差，不会出现拼接错位或者缝隙过大的问题。整体结构没有多余的装饰性设计，所有的结构特征都服务于声学性能与安装可靠性的需求，没有冗余的结构重量，同时能够满足长期高功率工作下的结构稳定性要求。
