赫勒曼顿电气通道连接接头结构设计

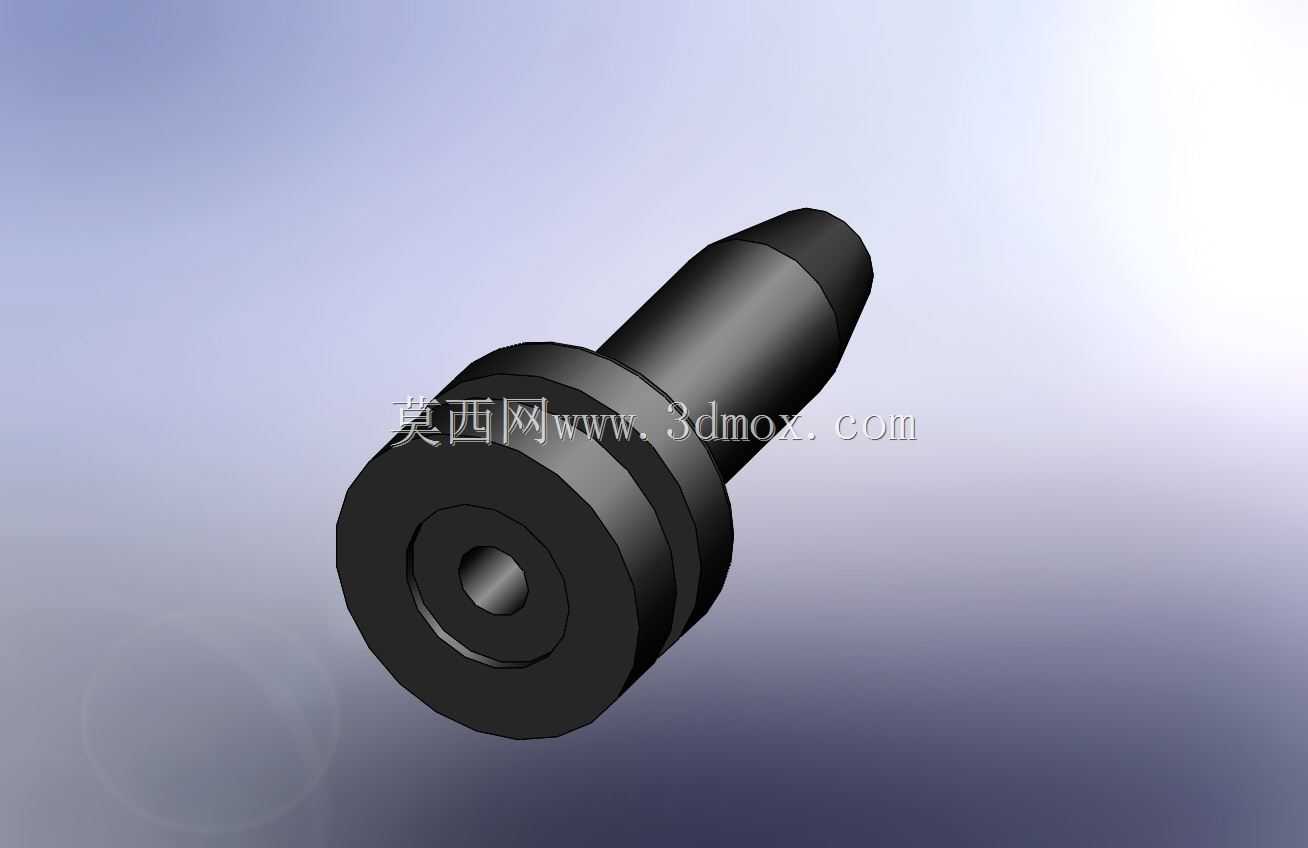

　　在工业电气布线、气动回路布设的现场场景里，这类通道接头是气电同路布设环节里很容易被忽略但又直接影响整条通路密封性、固定可靠性的小零件，很多现场运维人员都遇到过接头配合公差不对，穿线后护线套移位、气路微漏的问题，根源往往是前期选型或者建模阶段没有把安装边界、配合尺寸的细节抠到位。做这个接头的三维结构时，首先要考虑的是现场实际安装的操作空间，很多电气通道的布设位置是在设备柜体内侧、走线槽的转角处，操作空间狭窄，所以接头的法兰端做了双层台阶结构，大直径的法兰盘端面是贴合安装面板的定位面，台阶的高度刚好匹配常规柜体面板1.5到2mm的板厚范围，安装时不需要额外加调整垫片，直接从面板外侧穿入，内侧用配套的锁紧环拧固就能完成固定，法兰盘的外圆做了微小的倒角，穿入面板安装孔的时候不会刮蹭孔壁的防腐涂层，也能避免安装孔边缘的毛刺卡滞接头，减少现场安装的调整时间。

　　接头的插入端做了渐进式的锥度结构，不是直筒式的设计，这部分是考虑到和柔性护线套管、气动软管的配合需求，锥度从靠近法兰的位置开始缓慢收窄，末端做了圆弧过渡，插入软管的时候不需要额外涂抹润滑脂，靠锥面的导向就能顺利插入，锥面的表面粗糙度控制在Ra1.6以内，既不会因为表面太光滑导致软管插接后松脱，也不会因为粗糙度过高刮伤软管内壁造成长期使用后的开裂漏液、漏气。接头中心的通孔是走线缆或者气路的核心通道，通孔的直径做了统一的公差带，和法兰端的定位面保持严格的同轴度，避免穿线的时候线缆外皮被孔壁的台阶刮破，走气路的时候也不会因为通道偏心造成气流紊流，影响气路的压力稳定性。

　　从结构强度的角度考虑，整个接头的应力集中位置在法兰和锥杆的衔接处，建模的时候特意在这个位置做了R0.8的过渡圆角，没有做直角衔接，因为现场安装的时候很多工人会用扳手拧动法兰端来调整接头角度，直角衔接的位置很容易因为扭矩过大产生应力裂纹，尤其是在低温车间环境里，塑料或者金属材质的低温脆性提升，这个圆角的设计能大幅提升接头的抗扭强度。另外法兰端的中心沉孔是和对接端的插头配合的定位结构，沉孔的深度和内孔直径做了H7的公差配合，对接的时候插头插入沉孔就能自动对中，不需要反复调整对齐位置，沉孔底部的小孔是通路的延伸段，孔口做了0.2mm的微小倒角，避免对接的时候插头端面的密封圈被孔边切割，影响密封寿命。

　　实际选型应用的时候，要注意这个接头的安装边界尺寸，法兰盘的最大外圆直径决定了面板上开孔的最小间距，两个相邻接头的中心距不能小于法兰盘直径加3mm的操作间隙，不然安装的时候锁紧环没有空间拧动，后期维护拆换接头的时候也会被相邻的零件干涉。锥杆部分的有效插接长度要比配套软管的插入深度长2mm，保证软管插到底之后端面能抵到法兰的台阶面上，不会因为设备运行的振动导致软管慢慢退出来，很多现场的管路脱落故障都是因为插接长度预留不足，没有抵到定位台阶造成的。另外这个接头的材质如果选用尼龙PA66的话，适用的工作温度范围在-20℃到80℃，适合大部分车间的常规电气、气路布设场景，如果是高温环境附近的布线，就要换成金属材质的同结构接头，建模的时候可以直接把材质参数赋值给模型，后续做有限元分析的时候能直接调用，不需要重新调整结构尺寸。

　　在三维建模的过程中，所有的回转面都是用旋转特征一次生成的，没有做分段拼接的面，这样导出的工程图在标注形位公差的时候，同轴度、圆柱度的基准能统一到中心轴线上，后续加工的时候也不会因为面的拼接缝造成加工刀路的停顿，影响零件的表面质量。法兰盘的端面没有做多余的防滑纹路，因为这个端面是贴合安装面板的密封面，如果做了纹路反而会造成密封间隙，需要额外加密封圈才能保证密封，平面设计的话靠端面和面板的紧密贴合就能达到IP54的防护等级，减少了额外的密封零件，降低整个通路的配件成本。
