大功率LED散热模组带轴流风机结构

　　这款散热结构主要面向中大功率LED照明设备的热管理需求，常见于户外投光灯、工业厂房高顶灯、舞台大功率聚光灯具、植物补光灯具等需要持续高负荷运行的LED发光场景，这类场景下LED芯片结温如果长期超过额定阈值，会直接导致光衰加速、色温偏移、使用寿命骤降，严重时甚至会出现芯片烧毁、封装脱层的失效问题，因此可靠的散热结构是大功率LED灯具可靠运行的核心保障。

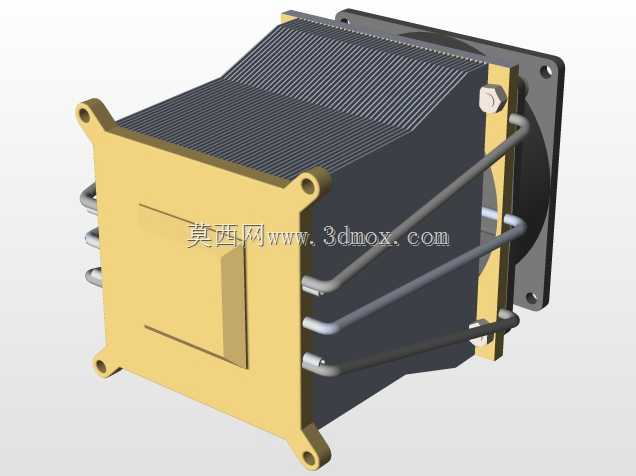

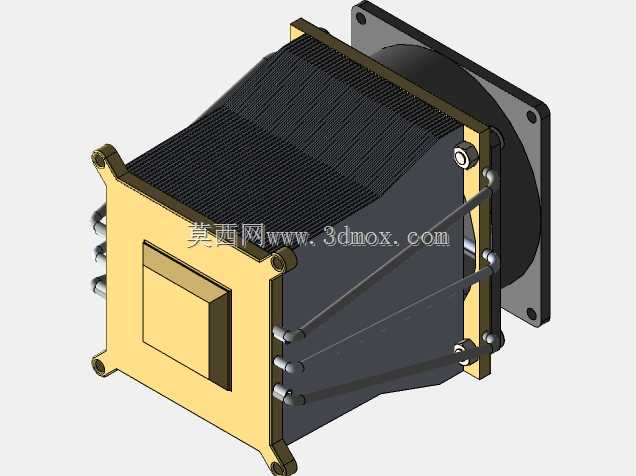

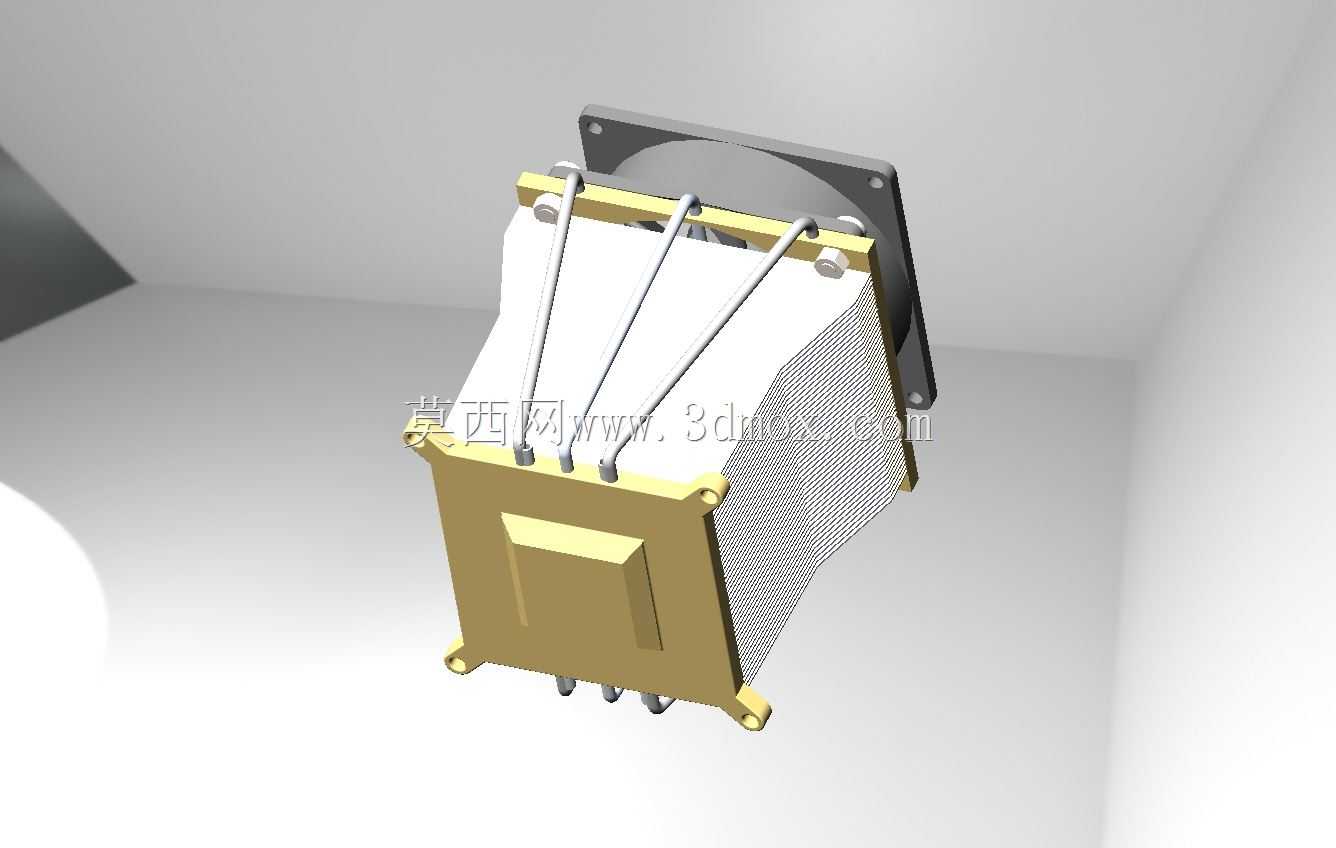

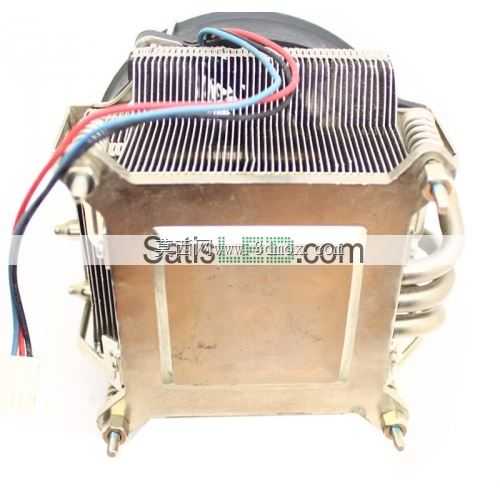

　　从结构组成来看，整个模组分为三个核心功能段：与LED光源基板贴合的导热安装基座、扩大换热面积的鳍片组、强制对流的轴流风机，以及配套的固定压紧结构。导热基座采用整块导热性能优异的铝合金铣削成型，与LED铝基板接触的安装面平面度控制在0.02mm以内，安装时配合导热硅脂或者导热垫片填充微观间隙，能够最大限度降低接触热阻，把LED芯片工作时产生的热量快速传导到整个鳍片阵列上。鳍片采用密齿薄铝片结构，鳍片间距控制在1.8mm，既保证了足够的换热面积，又不会因为间距过小导致风阻过大、积尘后堵塞风道，鳍片与基座采用插齿工艺结合，结合面热阻远低于粘接结构，长期冷热循环下也不会出现松脱失效的问题。

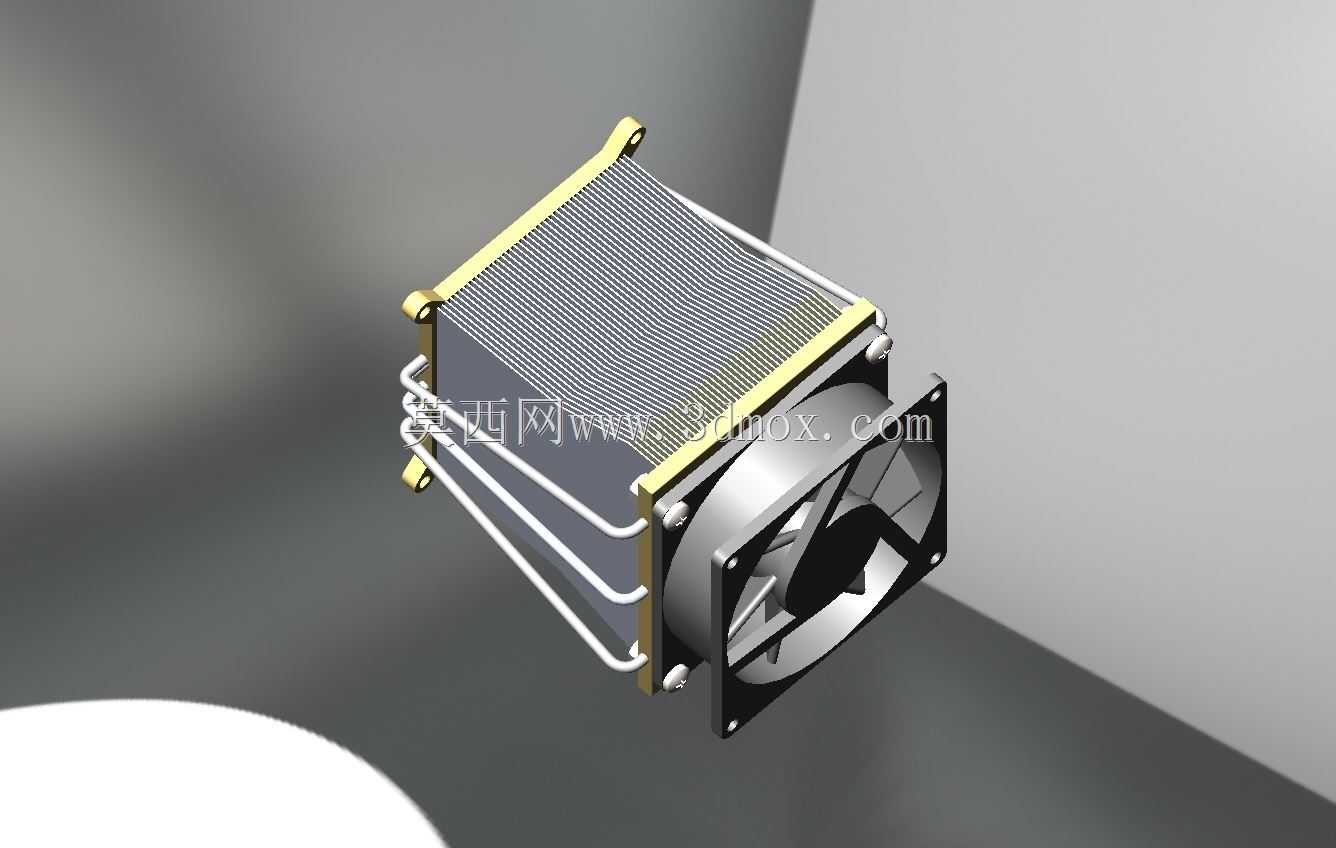

　　配套的轴流风机直接固定在鳍片组的出风侧，采用直吹式风道设计，风机吹出的冷却风垂直穿过鳍片间隙，把鳍片上携带的热量直接带走，相比被动自然散热结构，强制对流的换热效率能提升4-6倍，能够在50-100W的发热功率下把LED基板温度控制在65摄氏度以内，满足工业级灯具的长期运行要求。固定结构采用不锈钢弹性压条搭配锁紧螺丝，既可以把风机牢牢压紧在鳍片端面上，避免风机运行时的振动产生异响，也能在后期维护时快速拆卸，清理鳍片间隙积尘或者更换故障风机，不需要破坏整个散热模组的结构。

　　在安装边界设计上，基座的光源安装面预留了标准的LED铝基板安装螺孔，孔位适配市面上主流的50-100W集成COB光源的安装尺寸，不需要额外打孔转接就能直接装配；整个模组的外围安装耳采用一体化延伸结构，四个安装角预留了通孔，可以直接通过螺丝固定在灯具的后壳腔体上，安装耳的高度差经过校准，装配后基座面与灯具壳体的贴合间隙均匀，不会出现倾斜导致的光源贴合不良问题。风道设计上特意做了导风斜角结构，引导气流从鳍片根部向端部均匀流动，避免出现边角区域的气流死区，防止局部鳍片温度过高导致整体散热效率下降。

　　在实际选型适配时，需要根据LED的实际工作功率、环境最高温度、灯具的密封等级匹配对应的风机转速，在粉尘较多的户外场景使用时，可以在风机进风侧加装防尘滤网，定期清理滤网就能避免鳍片堵塞；在对噪音有要求的室内场馆场景，可以选用低转速静音风机，配合适当加大的鳍片面积，平衡散热效率与运行噪音的需求。整个结构的所有金属部件都做了导电氧化处理，表面没有裸露的铝基体，在潮湿环境下也不会出现氧化锈蚀的问题，弹性压条采用304不锈钢材质，长期高温环境下不会失去弹性，保证各部件结合面的紧密贴合。
