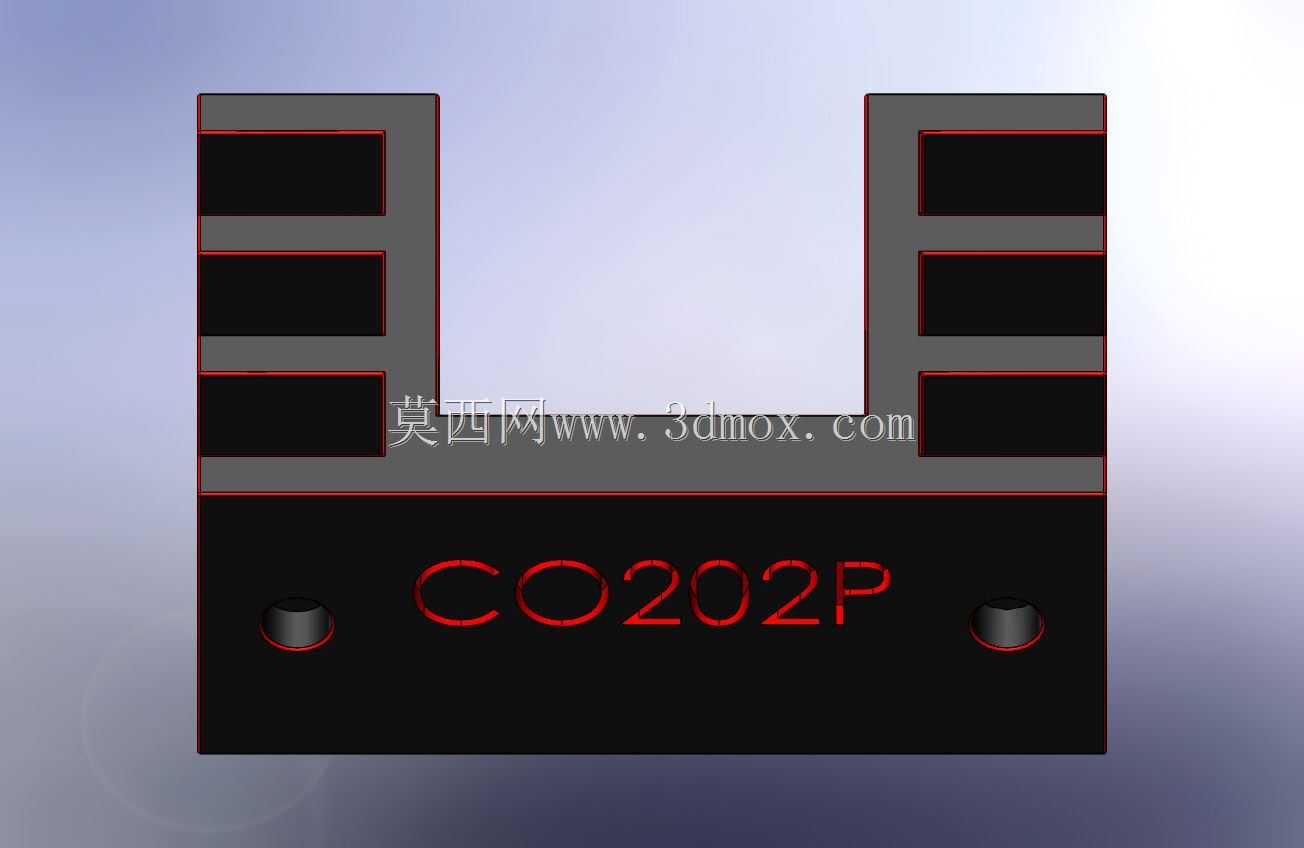

CO202P型晶体管配套U型散热结构

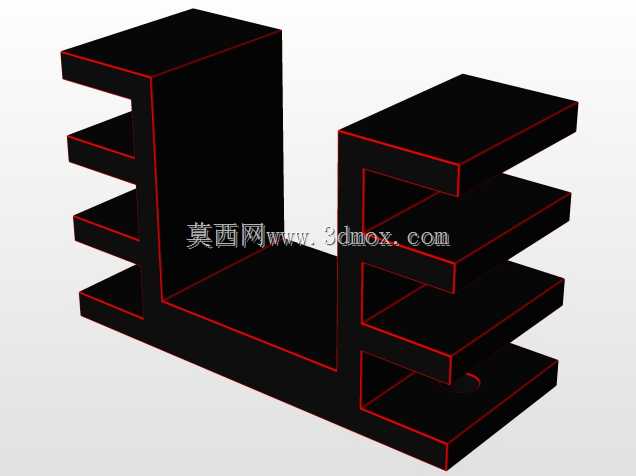

　　在功率电子设备的热管理设计环节，散热结构的选型与适配直接决定了功率器件的长期运行稳定性，这款针对CO202P型号晶体管设计的U型散热结构，主要面向中小功率逆变电路、工业控制板卡、低压电源模块这类需要持续承载10-50W工作耗散功率的应用场景，解决塑封功率晶体管在密闭机箱、自然对流环境下的结温过高问题。从实际安装适配的角度看，该散热结构采用对称U型布局，两侧立壁各设置三层平行散热鳍片，鳍片与底座采用一体化挤压成型工艺，避免了拼接结构带来的接触热阻损耗，底座平面预留两个对称的沉头安装孔，孔位间距匹配TO-220封装晶体管的标准安装孔距，安装时可直接通过M3螺丝将晶体管塑封本体的金属散热面贴合在底座中央平面，无需额外定制转接支架，

　　适配绝大多数通用PCB板的器件布局边界。设计阶段优先考虑了自然对流工况下的散热效率，两侧鳍片的开槽方向与设备内部常规的空气流动方向平行，当机箱内存在由下至上的自然对流气流时，气流可顺着鳍片间的槽道顺畅流通，带走鳍片表面传导的热量，不会出现气流滞止的死区；鳍片厚度与槽宽的比例经过热阻仿真优化，在保证整体结构强度的前提下，尽可能增大了散热结构与空气的接触面积，同时控制整体重量，避免对PCB板造成过大的机械应力。从安装边界尺寸来看，该散热结构的整体宽度适配双列直插器件的排布间距，安装后不会干涉周边同封装器件的布局，底座厚度满足常规压装工艺的强度要求，在螺丝锁紧时不会出现底座变形导致的晶体管贴合面间隙问题；

　　U型的内凹空间刚好容纳晶体管的塑封本体高度，安装后晶体管的引脚不会与散热鳍片发生触碰，无需额外增加绝缘垫片来规避引脚短路风险，仅需在晶体管金属面与散热底座之间放置常规的导热绝缘片即可满足安规要求。在实际设备应用中，这类散热结构可覆盖工业PLC输出模块、小型开关电源、直流电机驱动板、车载低压控制单元等场景的散热需求，相比平板式散热片，相同投影面积下的散热效率提升约40%，同时不需要额外配置强制风冷风扇，降低了设备的运行噪音与后期维护成本，适合对可靠性要求较高、长期连续运行的工业电子设备使用。结构建模过程中严格遵循了电子散热件的通用设计公差，安装孔的位置度公差控制在0.1mm以内，底座平面的平面度公差满足导热界面材料的填充要求，鳍片的拔模角度适配铝挤压工艺的生产要求，可直接用于开模量产，不需要额外做工艺修正；两侧鳍片的边缘做了微小的倒角处理，避免生产装配过程中割伤操作人员或损坏周边导线绝缘层，细节处理符合工业零部件的通用设计规范。
