100W大功率PWM调光LED驱动电路板

　　这款100W级PWM调光LED驱动板，主要面向工业照明、舞台特效照明、户外大功率投光场景的供电与调光需求，适配VERO 18系列COB LED灯珠的供电特性，可覆盖常规商用照明到专业灯光场景的驱动需求。从实际应用场景来看，这类驱动板既可以嵌入固定安装的工业厂房高顶灯、户外广告投光灯内部，也可搭载在定制化DMX512灯光控制链路中，配合控台实现0-100%范围的无频闪亮度调节，满足舞台演出、商业美陈场景下的动态灯光效果输出需求。

　　从功能特性上看，该驱动支持宽范围电压输入，常规工况下可适配29Vdc/1A的基础供电回路，在高压输入场景下可兼容36Vdc/4A的供电输入，满负载输出功率可达100W，足够驱动单颗大功率COB LED灯珠或同规格串并联灯组。PWM调光回路采用0-10V模拟调光与PWM脉宽调制结合的方案，调光过程中不会出现低亮度下的色偏问题，也不会产生人眼可感知的频闪，长时间工作下不会造成视觉疲劳，适合长时间开启的商用、工业照明场景。板载集成了完整的EMI滤波、过流保护、过温保护回路，输入端的电解电容与陶瓷电容组合可滤除供电回路中的纹波干扰，避免供电波动造成的LED灯珠光衰加剧，输出端的功率电感与续流回路可保证输出电流的稳定性，让LED灯珠工作在恒定电流工况下，延长光源的整体使用寿命。

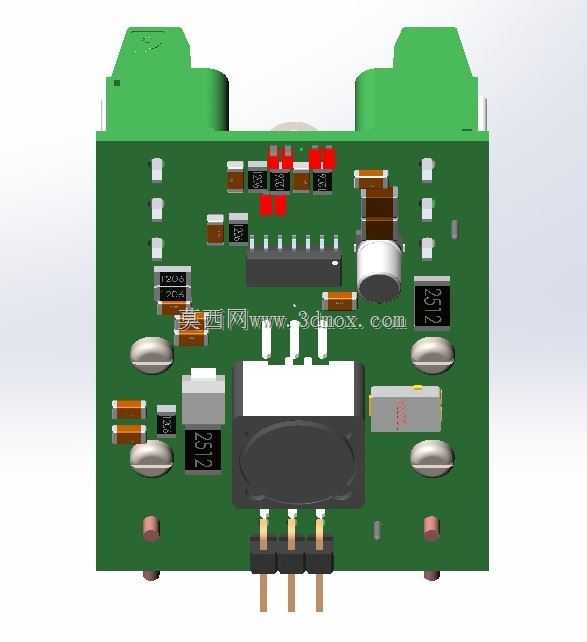

　　设计思路上，这款驱动板采用单面板布局，功率器件与信号器件分区排布，核心PWM控制芯片布置在板卡中心区域，远离功率MOS管与整流器件的发热区域，避免高温影响控制芯片的工作稳定性。大电流回路采用加宽铜箔设计，输出端的焊盘做了加大处理，可承受满负载下的大电流通过，减少回路压降与发热。板卡底部预留了散热片安装位，功率MOS管与整流器件通过绝缘导热垫直接贴合在散热片上，满负载工作时可将器件结温控制在安全范围内，即使在密闭的灯具外壳内部也能长期稳定工作。板载的三个直插接线端子分别对应电源输入、PWM调光信号输入、LED输出，接线时无需额外转接，端子的引脚间距做了加宽处理，避免高压工况下的爬电距离不足问题，满足安规设计要求。

　　外形与安装边界方面，板卡采用矩形PCB布局，边缘预留了四个对称的安装孔位，可通过铜柱或螺丝直接固定在灯具外壳的安装柱上，安装孔位的间距适配常规100W级LED灯具的内部安装尺寸，不需要额外修改灯具结构即可完成替换安装。板卡上的最高器件为顶部的电解电容，整体板上器件高度控制在合理范围内，不会与灯具外壳的内部结构产生干涉，底部散热片的安装位置预留了足够的空间，可适配不同厚度的铝挤型散热片，满足不同散热条件下的安装需求。信号输入端子与功率输入端子分侧布置，接线时可将强电线路与弱电信号线路分开走线，减少强电对调光信号的干扰，提升调光过程的稳定性。针对DMX512控制场景的适配需求，板卡预留了信号隔离的扩展空间，可直接加装信号隔离模块接入DMX控制链路，不需要额外改板即可实现控台调光功能，适配专业灯光场景的使用需求。
