SMB封装高压肖特基势垒整流二极管结构

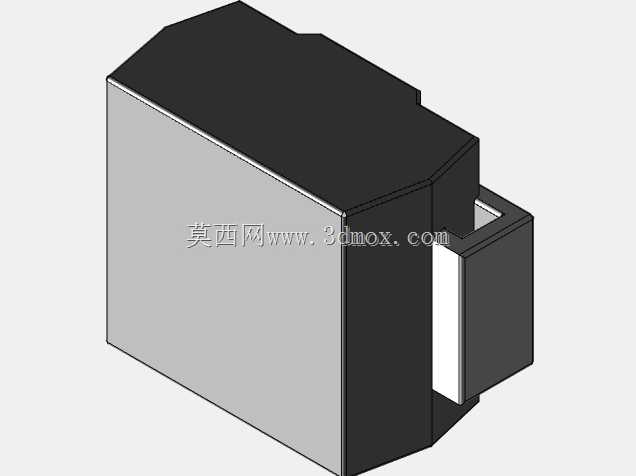

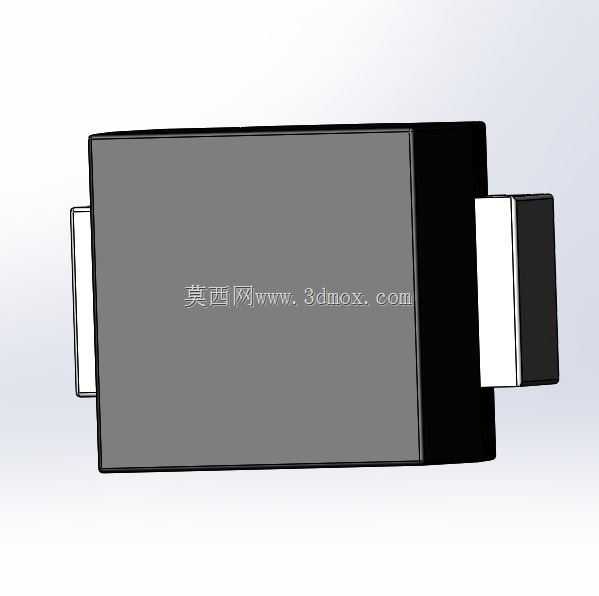

　　在开关电源次级整流、高频逆变电路续流、低压大电流配电回路的器件选型中，SMB封装的高压肖特基势垒整流器件是结构工程师接触频率极高的表贴功率元件，这类器件的三维结构建模精度，直接影响PCB布局的焊盘匹配度、整机装配的干涉排查效率，以及后期热仿真的边界条件准确性。不同于轴向引线的直插二极管，SMB封装采用表贴贴装形式，本体为矩形塑封结构，两端伸出对称的扁平焊接引脚，引脚与封装本体的衔接处做了圆弧过渡处理，避免生产过程中引脚弯折产生应力裂纹，同时也能在回流焊过程中让焊锡浸润形成均匀的焊缝，减少虚焊风险。从结构设计逻辑来看，这类器件的建模首先要还原封装内部的热传导路径，肖特基结在正向导通时会产生导通损耗，热量需要通过引脚传导到PCB焊盘，

　　再通过铜箔散热，因此建模时引脚的厚度、引脚伸出本体的长度、引脚与本体的接触面积都需要严格匹配实际器件的物理尺寸，不能随意简化，否则在做整机热设计时，会出现结温计算偏差，导致实际工作时器件过热失效。实际选型应用中，这类高压肖特基整流管常被用在通信电源的输出整流、车载DC-DC转换器的续流回路、工业控制板卡的电源防反接电路中，不同应用场景对器件的安装空间要求差异较大：在高密度贴装的消费类电源板上，器件周边的电容、电阻排布紧凑，要求模型的本体外形公差控制在±0.1mm以内，避免自动贴片机编程时出现器件碰撞；在车载类高振动应用场景中，除了外形尺寸匹配，还要考虑引脚的成型角度，模型中需要还原引脚的共面度参数，

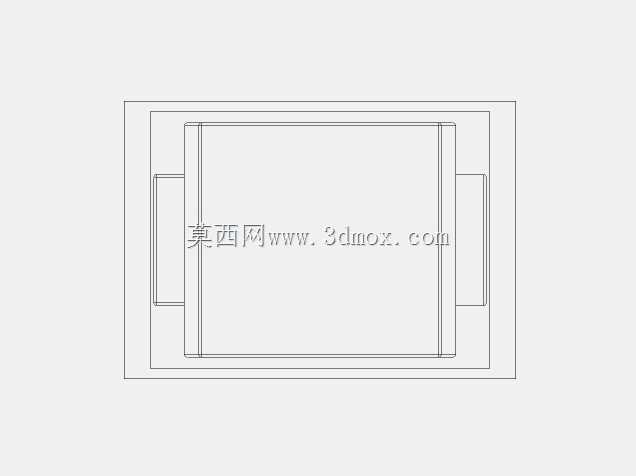

　　确保贴装后每个引脚都能与焊盘充分接触，满足车规级的振动可靠性要求。建模过程中，封装本体的表面标识区域做了平整化处理，对应实际器件表面的激光打标区域，不需要额外做凹凸的字符结构，只需要预留出标识位置即可，既保证模型轻量化，也能满足装配干涉检查的需求。两端引脚的焊接面做了微倒角处理，还原实际器件引脚的冲压成型边缘特征，避免在导出STEP格式进行装配时，出现尖锐边导致的装配报错，也能让后续生成的工程图中，引脚的投影线条更符合机械制图的规范。从安装边界来看，SMB封装的器件在PCB上的占位空间需要考虑三个维度的尺寸：本体长度方向的总尺寸，要预留出焊盘外侧的爬电距离，尤其是高压应用场景下，两端引脚之间的电气间隙需要满足安规要求，

　　模型中本体的宽度方向尺寸要匹配贴片机吸嘴的吸附范围，确保自动贴装时吸嘴能稳定吸附器件，不会出现吸偏掉件的问题；高度方向的尺寸要考虑器件与上方结构件的间隙，比如在有外壳或者灌封要求的产品中，器件本体顶部到外壳内壁的距离要满足灌封层厚度要求，或者避免外壳装配时压到器件本体导致封装开裂。不同于普通的整流二极管，肖特基势垒整流管的反向恢复时间极短，适合高频工作场景，但对应的结电容参数也和封装结构的寄生参数直接相关，建模时还原引脚的长度和形状，也能辅助硬件工程师在做电路仿真时，更准确地评估线路寄生参数对电路性能的影响，尤其是在工作频率超过100kHz的电路中，引脚的寄生电感会直接影响尖峰电压的大小，精准的三维模型能让结构设计和电路设计的协同更顺畅。在做整机的可制造性设计检查时，这个模型可以直接导入DFM分析软件，检查器件与周边过孔、丝印、相邻器件的间距是否满足生产工艺要求，比如波峰焊或者回流焊过程中，器件的阴影效应是否会影响周边小元件的焊接质量，器件的引脚间距是否符合SMT生产的最小间距要求，避免后期打样时出现生产工艺问题。另外，这类塑封器件的本体边角都做了小圆角处理，建模时还原这个细节，一方面是匹配实际器件的注塑成型工艺特征，另一方面在做结构干涉检查时，不会因为模型的尖锐边角误报干涉问题，提高结构评审的效率。
