大行程龙门式三轴数控加工工作台结构

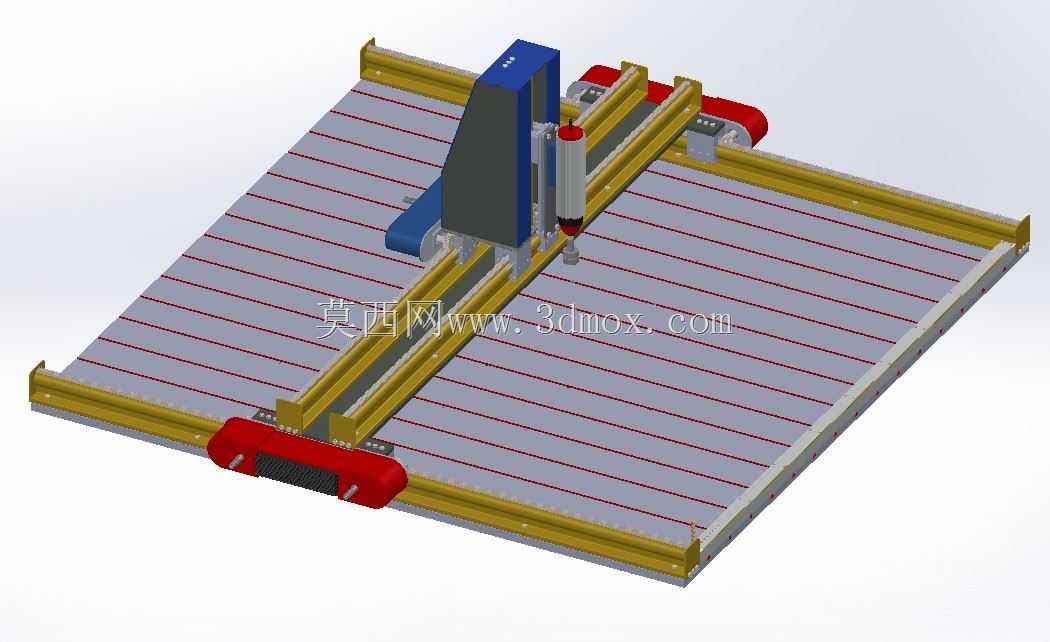

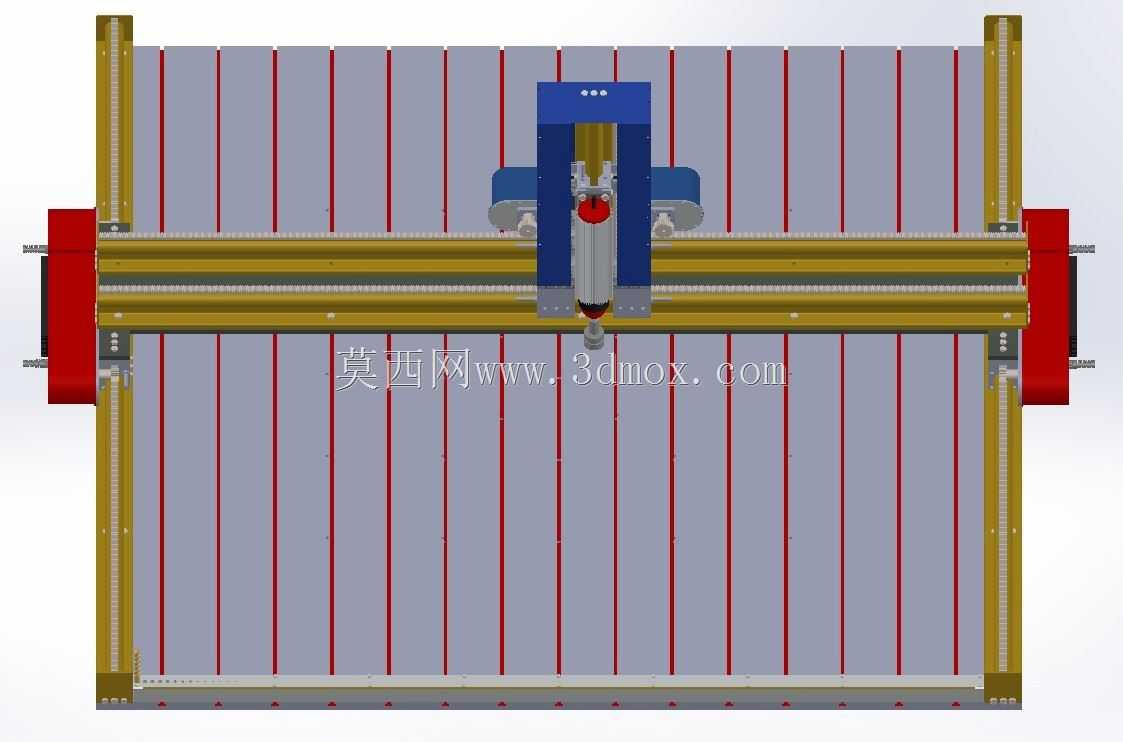

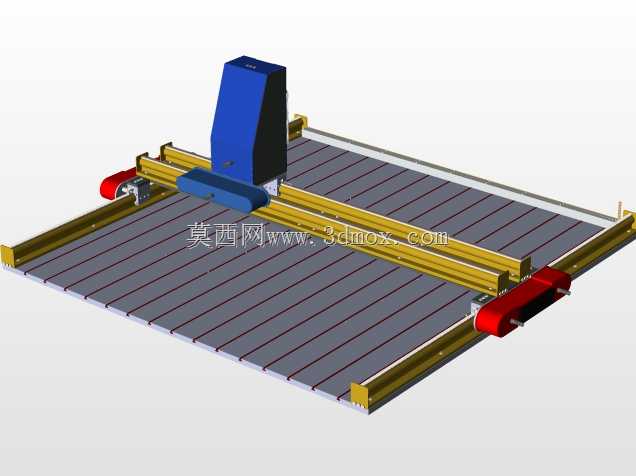

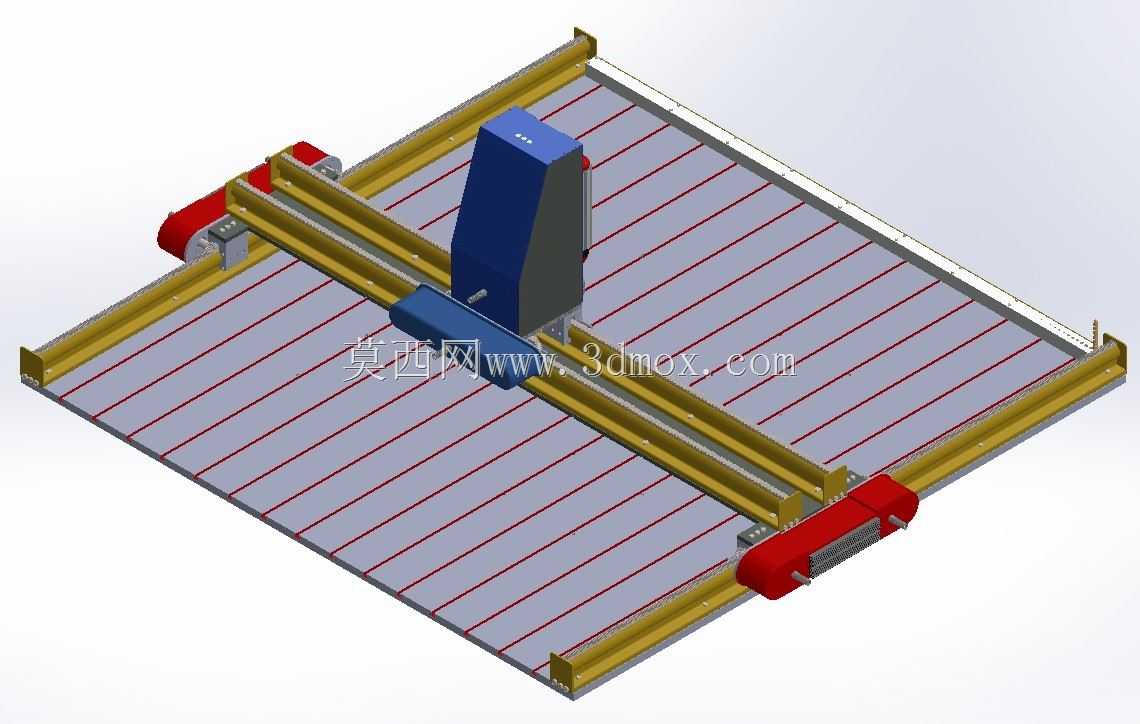

　　这套三轴数控加工工作台的结构设计，主要面向中小型加工坊、教学实训场景以及小批量定制加工的生产需求，适配非金属板材、轻质铝合金型材、广告标识材料、木工板材等多种工件的铣削、雕刻、钻孔加工工序，区别于传统铸铁床身的重型机床，该结构采用铝型材搭建主体框架，在保证结构刚性满足轻载加工需求的前提下，大幅降低了整体设备的自重，同时压缩了生产制造成本，也方便用户根据自身加工需求调整工作台的有效行程范围。从整体布局来看，设备采用龙门移动式结构，加工过程中工作台面保持固定，龙门组件沿工作台两侧的平行导轨做X向进给运动，搭载加工主轴的滑座沿龙门横梁做Y向进给运动，主轴组件自身沿Z向滑台做垂直进给运动，这种布局的优势在于，

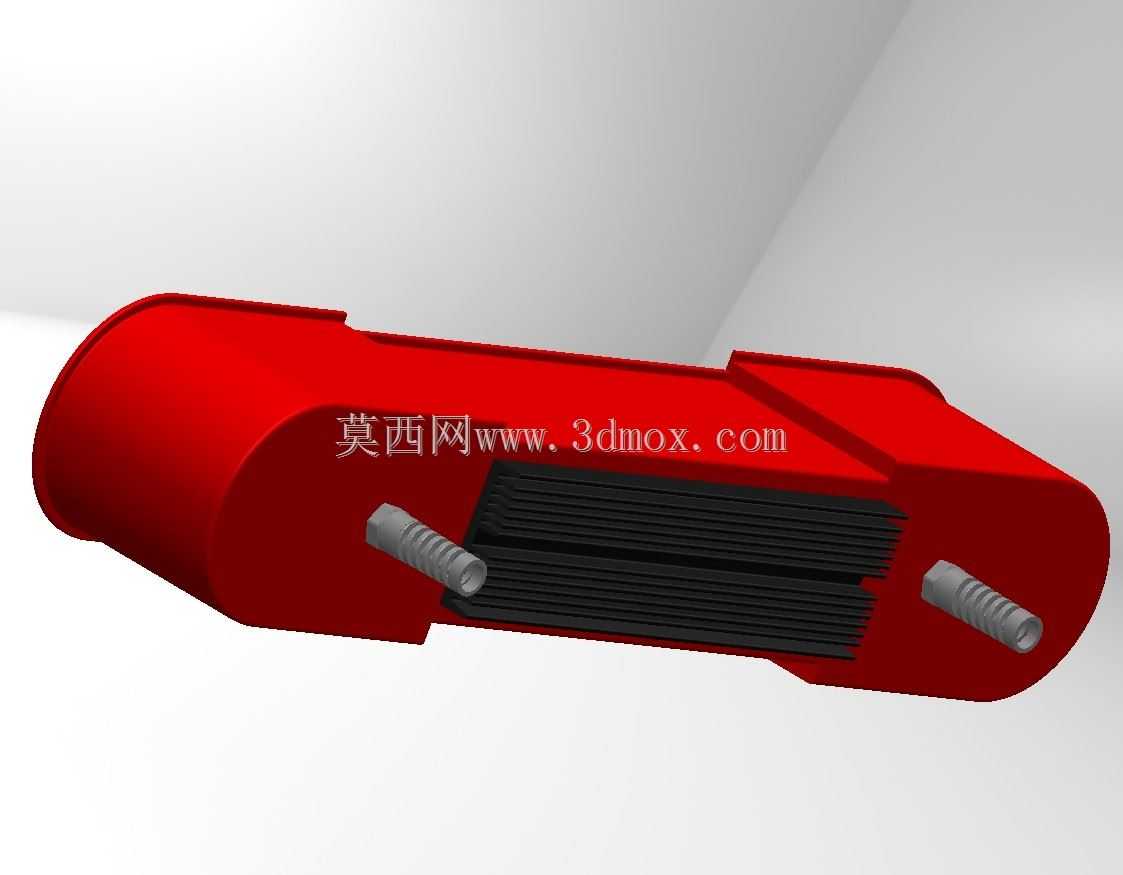

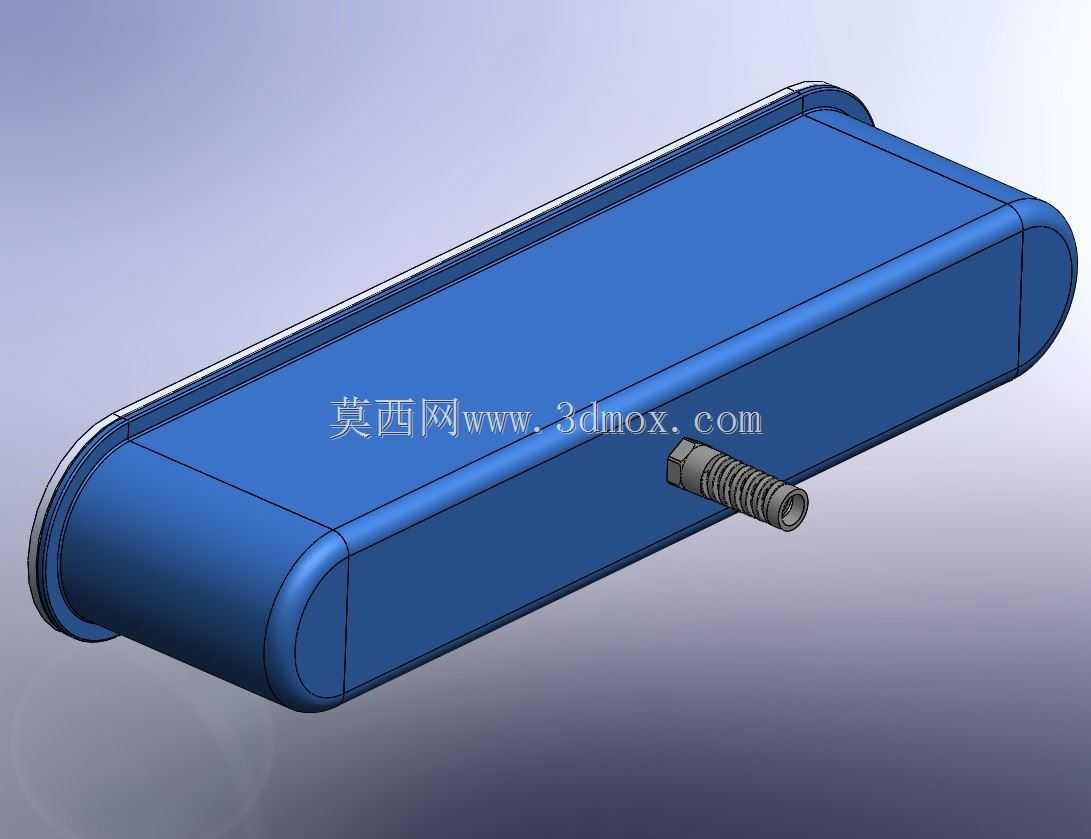

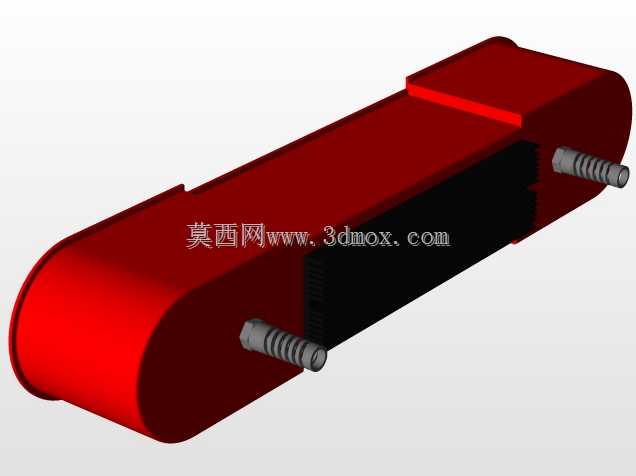

　　工作台面无需承载移动部件的动态载荷，对工作台面的平面度保持更友好，同时大尺寸工件放置在台面上时不会随动，降低了进给驱动的负载冗余，也避免了移动工作台结构在大行程下的负载波动问题。设计过程中，两侧X向导轨采用平行布置的线性导轨搭配同步带传动结构，两端的驱动端预留了伺服电机或步进电机的安装位，传动侧的张紧结构做了快调设计，无需拆解护罩即可完成同步带张紧度的调整，日常维护的操作空间预留充足；龙门横梁采用加厚铝型材拼接，截面做了加强筋结构设计，避免Y向滑座高速移动时横梁出现挠性变形，Y向传动同样采用同步带结构，滑座与导轨的连接滑块采用双侧对称布置，抵消主轴加工时的侧向切削力，保证进给过程的运动平稳性。Z向滑台采用垂直布局，

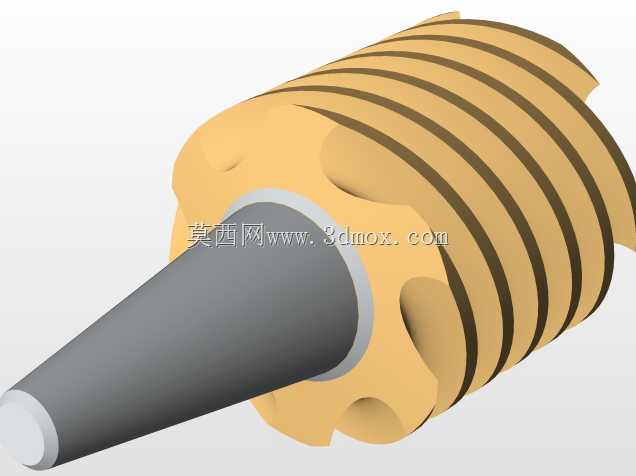

　　导轨安装面与横梁端面做了定位销孔设计，装配时可快速保证Z向运动与工作台面的垂直度，降低装配调试的难度，主轴安装位预留了通用的夹装口径，可适配不同功率的风冷或水冷加工主轴，用户可根据自身加工的材质类型更换对应功率的主轴组件，无需改动Z向滑台的主体结构。工作台面采用栅格状布局，台面预留了T型槽安装位或者工装夹具的固定孔位，可搭配压板、真空吸附台等不同的工装夹具，适配不同形状、不同尺寸的工件装夹需求，栅格结构同时可以及时排走加工过程中产生的切屑，避免切屑堆积在导轨或传动部件表面造成运动卡滞。从安装边界来看，该结构的整体外轮廓尺寸适配常见的车间工位摆放需求，两侧驱动端的外伸尺寸做了压缩设计，设备安装时无需预留过多的侧向操作空间，

　　设备底部预留了调平脚轮的安装位，既可以通过脚轮实现设备的短距离移位，也可以通过调平螺栓调整设备整体的水平度，保证工作台面的平面精度满足加工要求。在实际应用场景中，这类结构的数控工作台常被用于广告行业的亚克力板材切割、标识雕刻，木工行业的板材镂铣、雕花，教学场景中的数控加工实训操作，以及小型五金加工厂的轻质铝合金零件小批量加工，相比重型数控铣床，该结构的设备采购成本更低，操作门槛更低，同时加工行程可根据需求灵活拓展，对于加工幅面大但切削力要求不高的加工场景适配性极强。设计时也充分考虑了线缆的走线布局，X、Y、Z三个轴向的运动线缆都预留了拖链安装槽位，避免运动过程中线缆出现拉扯、磨损的问题，所有传动部件的外侧都预留了护罩安装位，用户可后期加装防尘护罩，阻挡加工切屑和粉尘进入导轨和传动副内部，延长部件的使用寿命。
