MAHO400P型CNC机床操作控制面板

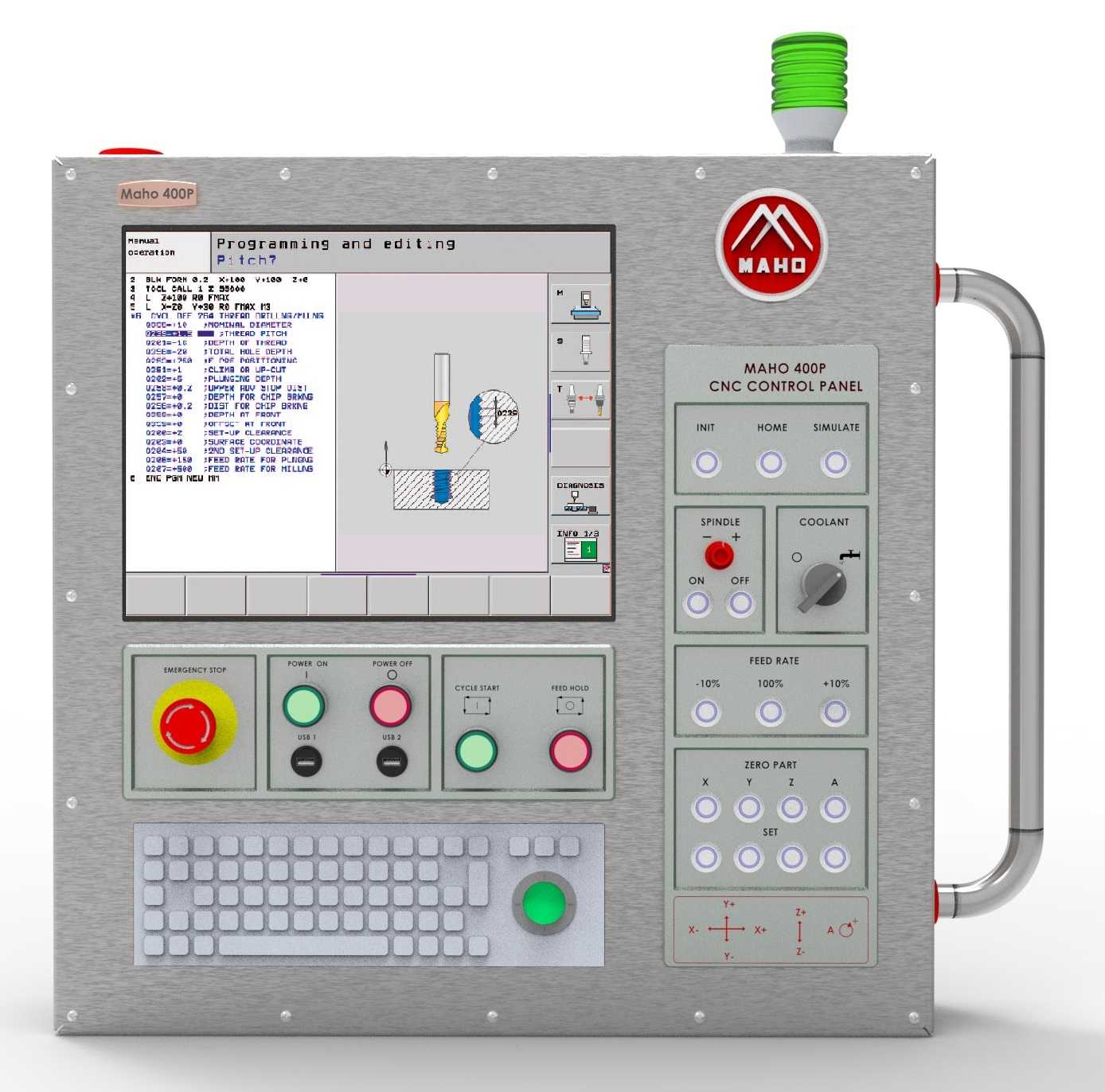

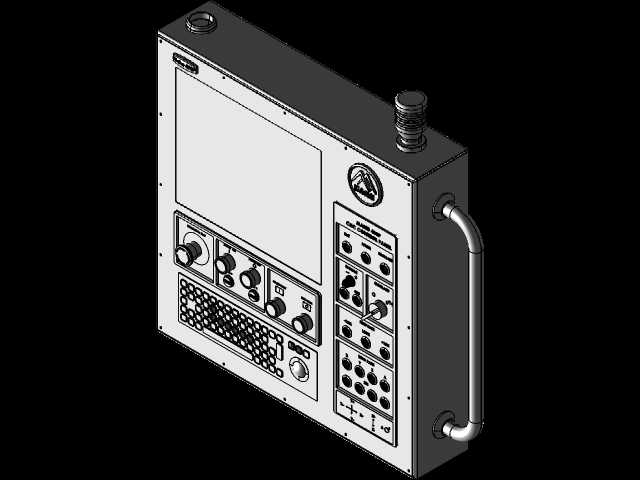

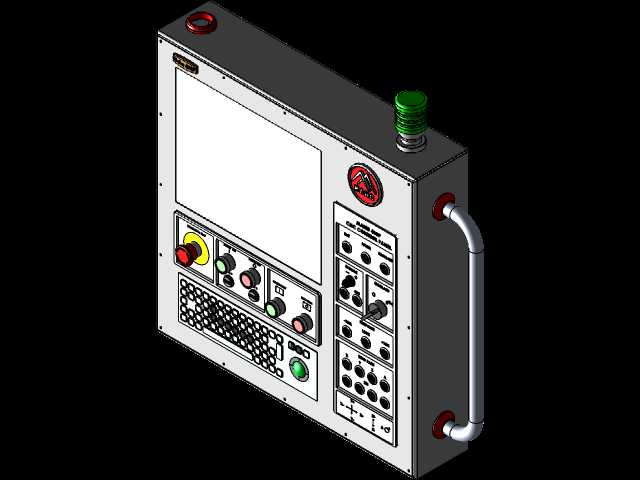

　　这款MAHO 400P对应的CNC控制面板，是落地式数控镗铣床配套的核心人机交互载体，在实际加工车间场景中，承担着操作人员与机床数控系统之间全部指令交互、状态反馈的核心作用，所有加工程序录入、轴运动操控、主轴参数调整、冷却与润滑系统触发、加工状态监控的操作都要通过该面板完成，是数控设备上操作人员接触频率最高的部件。从结构设计来看，面板整体采用拉丝不锈钢材质作为主安装基板，基板边缘做了钝化倒角处理，避免车间安装、日常操作过程中剐蹭操作人员工装或皮肤，基板右侧加装了大直径圆管折弯成型的金属扶手，扶手两端通过带绝缘衬套的固定座与基板连接，既方便操作人员在设备旁调整站位时扶持借力，也能在面板开合维护时作为受力握持结构，

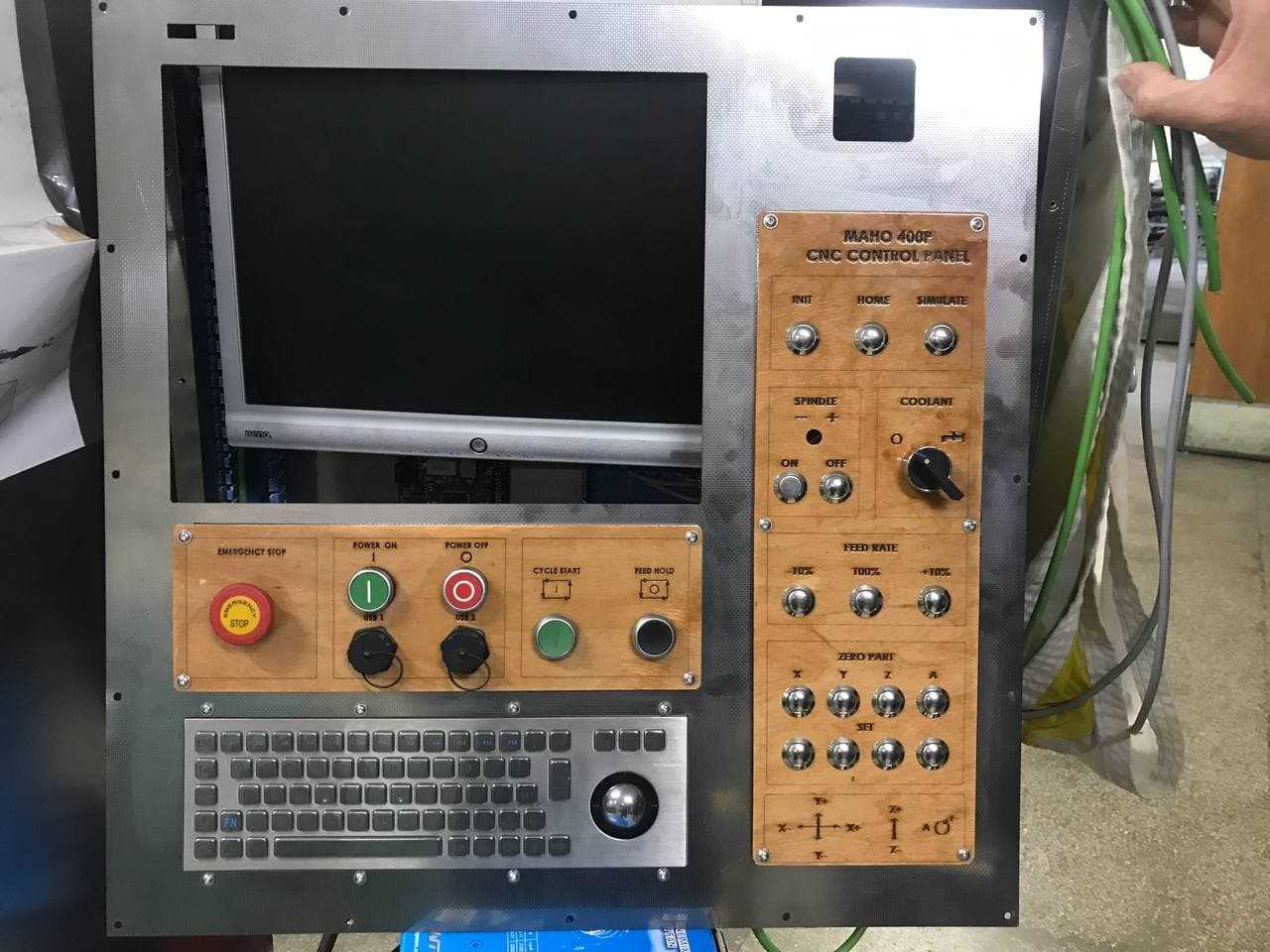

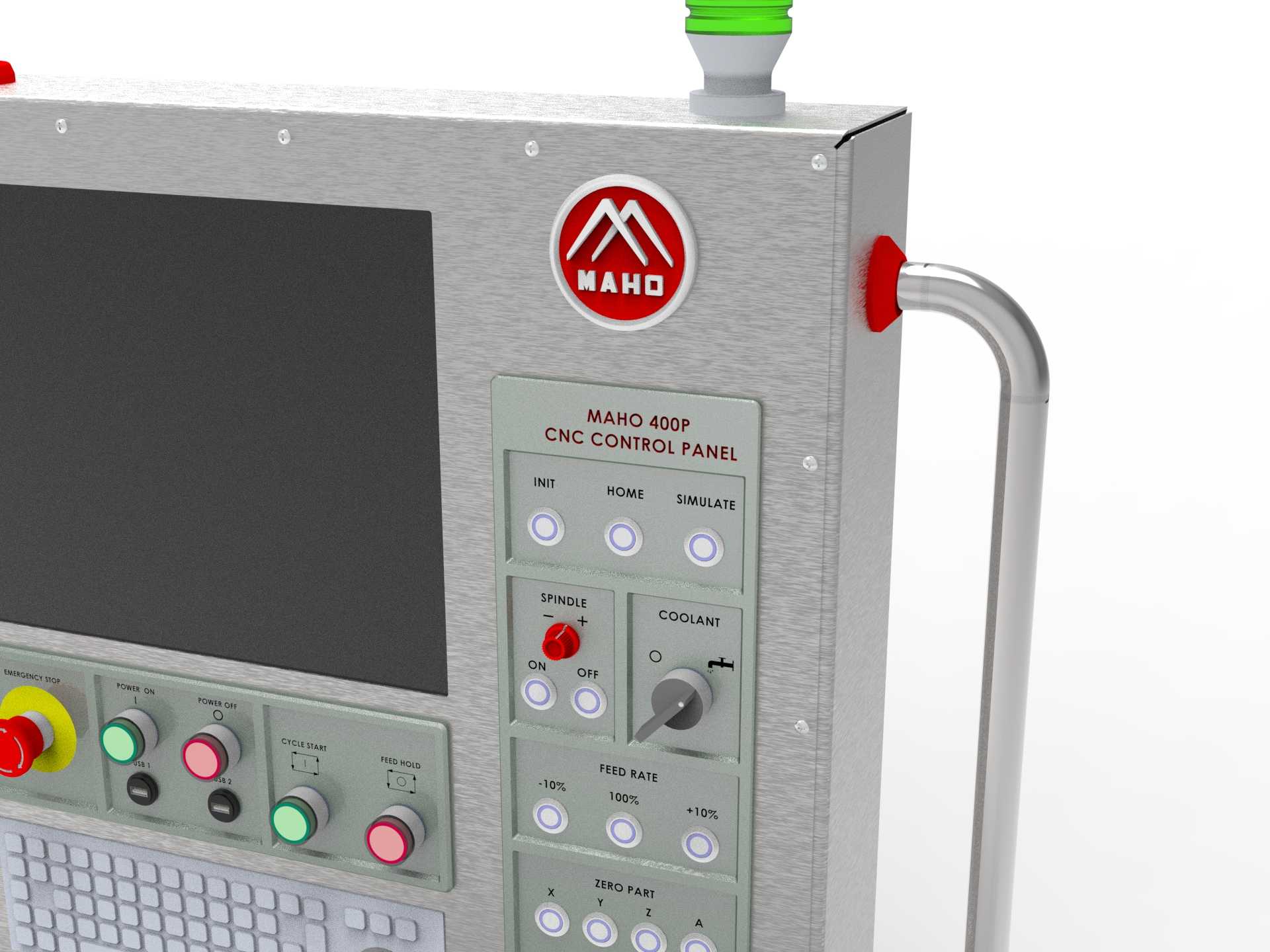

　　扶手表面做了防滑纹理处理，沾附切削液或润滑油时也能保证握持摩擦力。面板顶部设置了堆叠式三色警示灯，采用绿、黄、红分层结构，分别对应设备正常运行、待料/提示、故障报警三种状态，警示灯底座做了密封处理，适配车间多切削液飞溅、金属粉尘漂浮的工况，避免粉尘或液滴渗入灯体内部造成电路短路。面板的功能区域划分完全贴合一线操作人员的操作习惯，左上区域嵌入工业级触控显示屏，屏幕周边设置了实体功能快捷键，对应程序编辑、坐标系设定、刀补调整、加工模拟等高频操作，即使触控屏幕在车间油污环境下出现触控灵敏度下降的情况，操作人员也能通过实体按键完成核心操作，屏幕下方的键盘区域采用全密封工业薄膜键盘，按键行程短、反馈清晰，表面覆盖耐油PVC膜层，

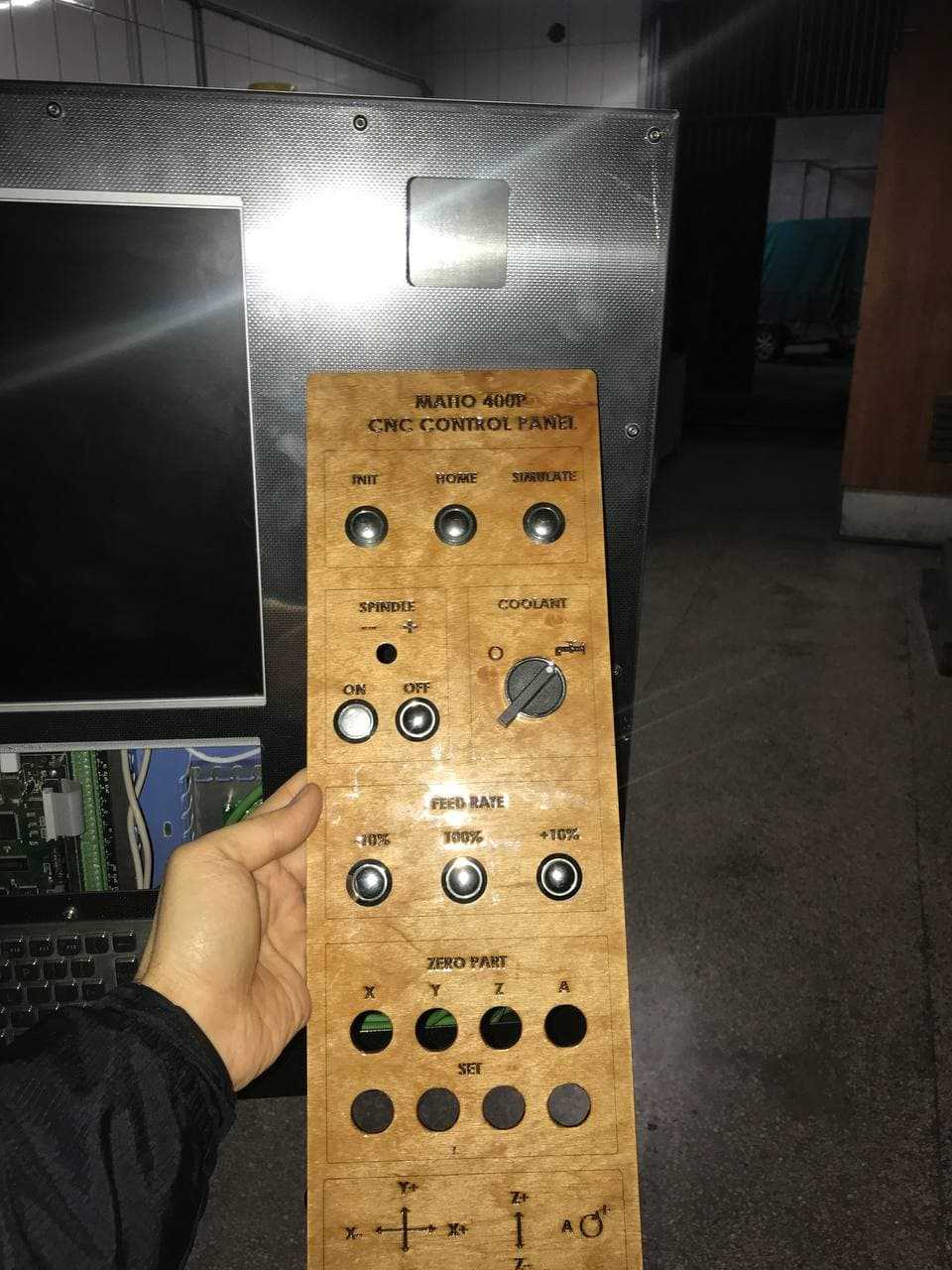

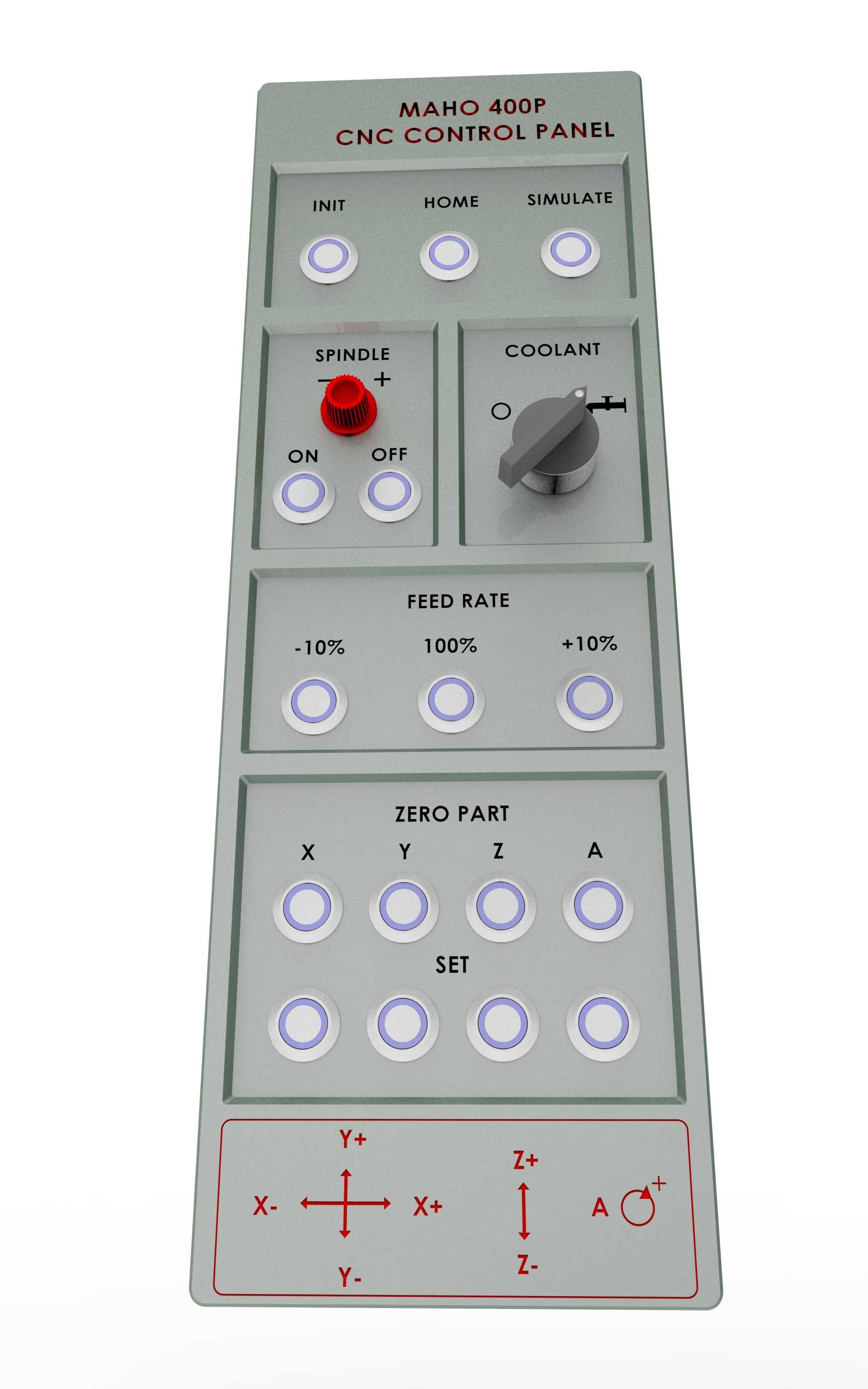

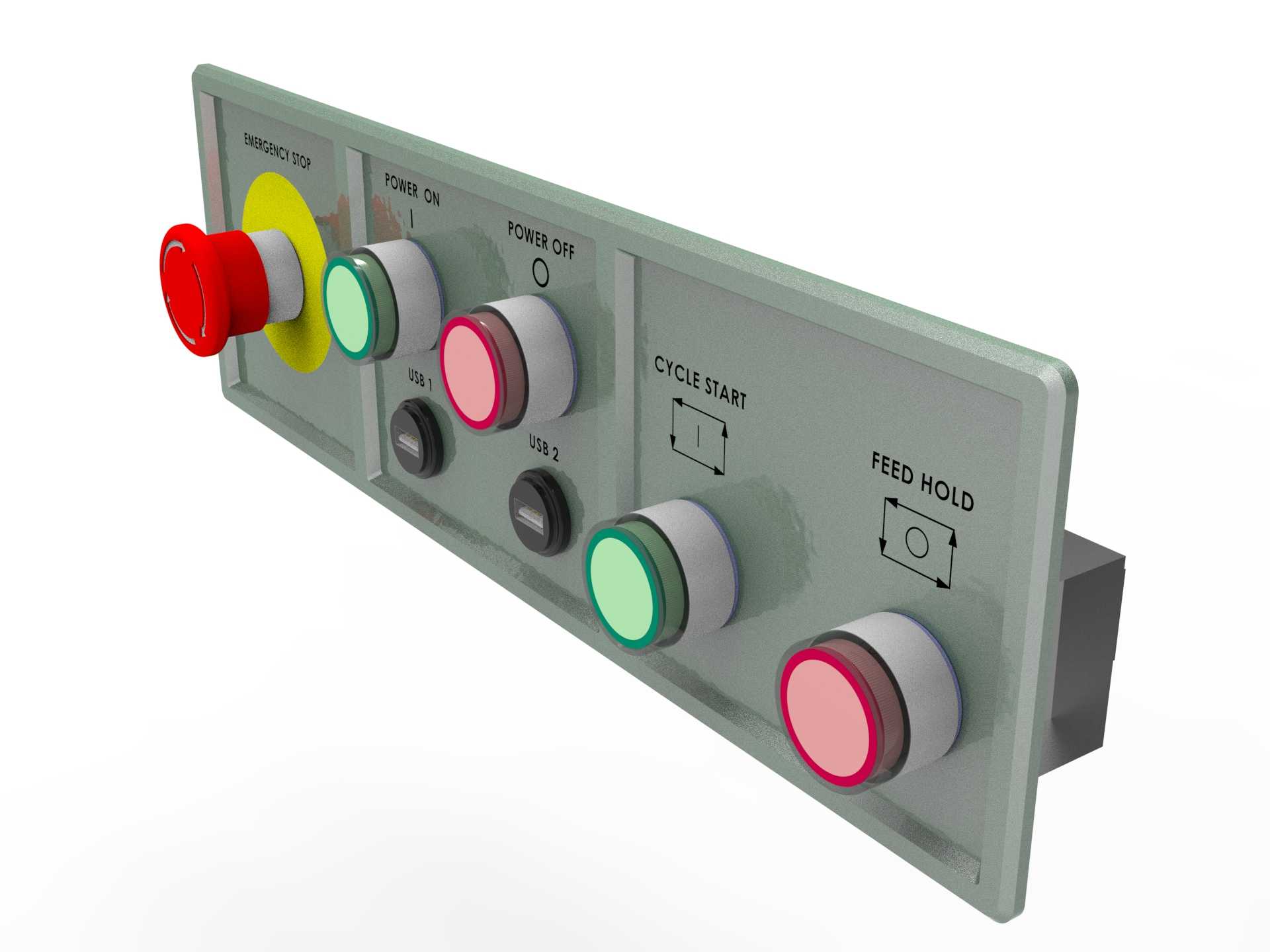

　　可直接使用沾有少量切削液的手套操作，不会出现按键卡滞或电路腐蚀问题。左下区域集中布置了急停、主轴启停、进给保持、循环启动等核心操作按钮，其中急停按钮采用大直径红色蘑菇头结构，带自锁功能，触发后需要旋转复位，安装位置处于操作人员站立位时右手自然下垂即可触及的区域，符合机床安全设计规范，其余功能按钮按照操作频率从高到低排布，循环启动采用绿色凸起按键，进给保持采用红色平按键，避免操作过程中出现误触。右侧区域分为上下两个功能块，上部为模式选择旋钮与程序运行状态按键，模式旋钮采用带刻度定位的多档位结构，可在手动、手轮、MDI、自动、回零等模式间快速切换，旋钮表面做了滚花处理，戴厚劳保手套操作时也能精准切换档位；下部为轴选择按键、进给倍率旋钮、

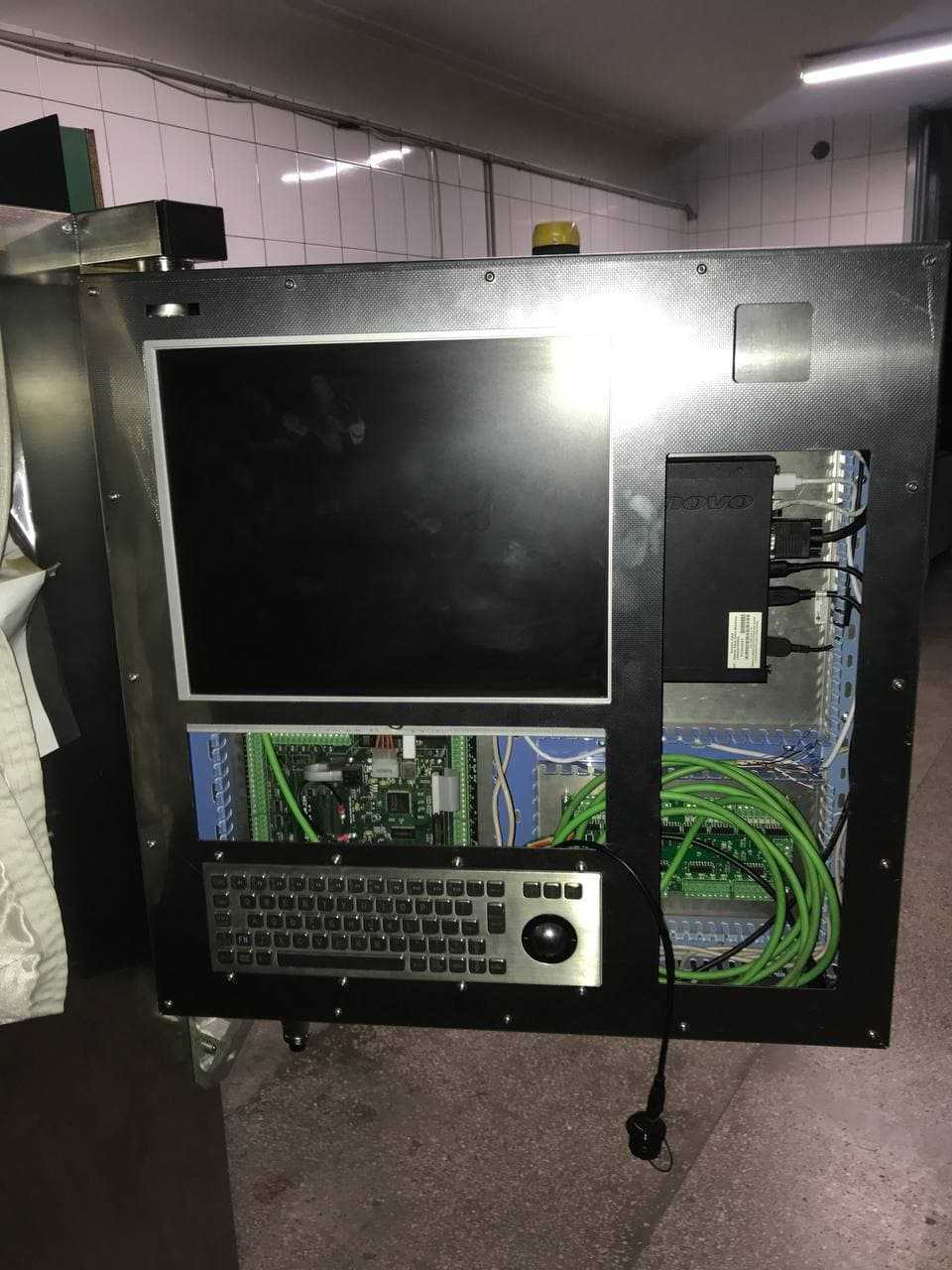

　　快速移动倍率按键与手轮接口，轴选择按键带状态指示灯，选中对应轴时指示灯点亮，避免操作人员选错移动轴造成撞机事故，进给倍率旋钮可在0-150%范围内连续调整进给速度，适配不同加工工序、不同刀具的切削参数需求。面板上所有按钮、指示灯、接口的安装孔位都做了统一公差管控，安装时可直接与设备原有操作舱的安装位适配，不需要二次扩孔或调整，面板背部预留了航空插头安装位，所有接线都通过快插航空插头与机床内部电路连接，后期维护更换面板时不需要逐根拆线，大幅缩短设备停机维护时间。面板的整体安装边界尺寸适配中型数控镗铣床的操作舱安装位，基板厚度满足车间设备的抗振要求，即使设备进行重切削加工产生持续振动，面板上的按键、屏幕也不会出现松脱或接触不良的问题，所有外露电子元件的防护等级达到IP54，可直接在常规机加工车间环境下长期使用，不需要额外加装防尘防水罩。
