DMX512协议八通道双向晶闸管控制板

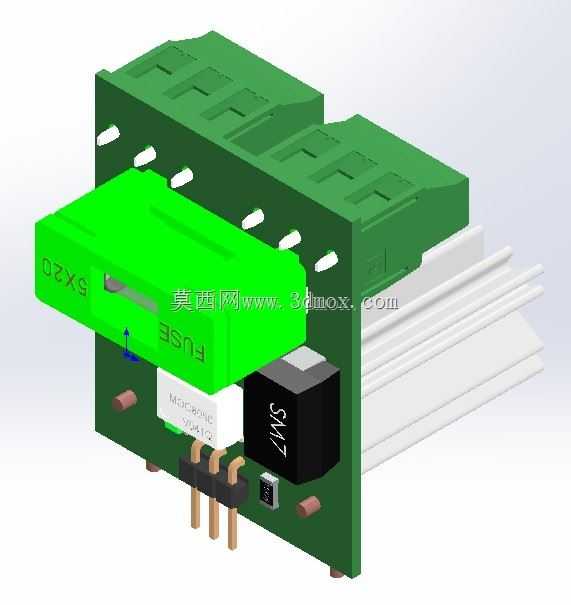

　　这款八通道双向晶闸管控制板，核心适配餐饮场景点菜系统配套的灯光调控需求，同时可兼容各类舞台灯光、商业照明的DMX512总线控制场景，在实际工程部署中，常作为灯光回路的末端执行单元，接收上位机发送的DMX512协议信号，完成对应回路的交流电通断与相位调光控制。不同于常规采用PWM调光的低压直流控制方案，该板卡直接对接交流市电回路，每一路输出都搭载独立的双向晶闸管（TRIAC）器件，配合板载的光电隔离电路，能够实现控制侧与强电侧的电气隔离，避免强电串扰损坏前端控制设备，同时每路输出都预留了标准的插拔式接线端子，端子间距符合强电布线的安全间距要求，现场接线时无需焊接，直接压接导线后插入端子即可完成接线，大幅降低现场施工的接线难度。

　　从设计思路来看，板卡采用单面板布局，强电回路与弱电控制回路分区域排布，强电侧的晶闸管器件都搭配了独立的铝制散热片，散热片与晶闸管之间通过导热硅脂填充降低热阻，在满负载8路同时导通的工况下，散热片表面温度可控制在安全阈值内，避免长时间工作出现过热损坏。板卡的安装边界预留了四个标准的安装固定孔，孔位间距适配常规的DIN导轨安装卡扣，也可直接通过螺丝固定在电控箱内的安装板上，整体板型为长方形，边缘做了圆角处理，避免安装时划伤操作人员。板载的DMX512接口采用标准的RJ45与插拔式端子双接口设计，既可以通过网线手拉手级联多块板卡，也可以通过端子接线接入总线，适配不同现场的布线需求，接口旁设置了信号指示灯，

　　能够直观显示当前的信号通讯状态与每一路的输出导通状态，现场调试时无需额外测量工具，通过指示灯即可快速判断回路工作状态。在电路设计上，每一路晶闸管的触发回路都搭配了阻容吸收回路，能够吸收晶闸管关断时产生的反向电动势，避免感性负载下的误触发与器件击穿，同时板载的电源回路采用宽电压设计，可适配常见的交流控制电压输入，无需额外搭配独立的控制电源，减少外围配套器件的数量。实际应用中，这类控制板除了餐饮点菜联动的灯光控制外，还可用于展厅灯光、舞台氛围灯、建筑亮化工程的回路控制，相比继电器控制方案，双向晶闸管的无触点设计不存在机械磨损，开关寿命更长，同时支持相位切相调光，能够实现灯光亮度的平滑调节，满足不同场景的灯光氛围需求。

　　板卡上的所有接插件都采用带锁扣的插拔式端子，避免设备运输或者长期震动工况下出现接线松脱的问题，弱电侧的主控芯片与信号处理芯片都布置在板卡的中部区域，远离强电侧的散热器件，避免高温影响芯片的工作稳定性，信号走线做了等长处理，保证DMX512高速信号的传输完整性，避免长距离布线时出现信号丢包的问题。
