DMX512八通道继电器控制板结构设计

　　这款控制板的核心应用场景覆盖舞台灯光控制、小型工业负载通断、商用照明调光等领域，依托DMX512标准协议实现信号接入，可直接对接主流灯光控台、工业DMX信号输出设备，无需额外增设协议转换模块，大幅降低现场布线与调试的复杂度。板载8路独立输出通道，既支持常规继电器的无源干接点通断输出，也适配双向晶闸管的交流负载过零触发，同时预留脉宽调制输出逻辑，可适配阻性负载、小功率感性负载的开关与调光需求，单路输出的载流能力按照常规小型控制场景的10A阻性负载设计，可直接驱动常规帕灯、小型电磁阀、交流风机等终端设备。

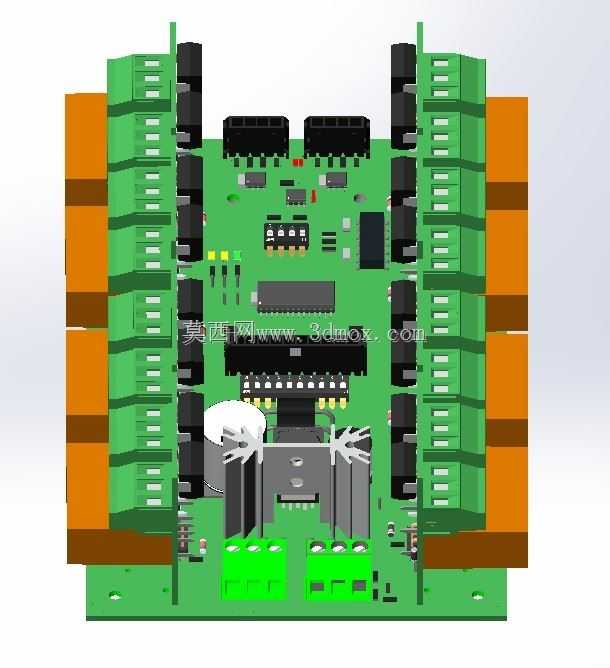

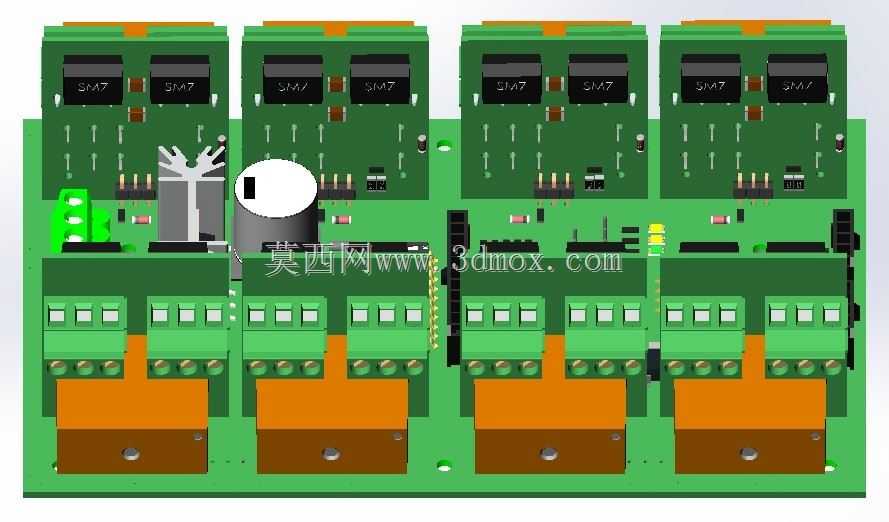

　　从设计思路来看，整体布局优先考虑强电与弱电区域的物理隔离，板边两侧对称布置的橙色接线端子为强电输入输出端，每路端子对应独立的继电器或晶闸管输出回路，端子间距按照8mm的爬电距离设计，满足AC220V工况下的绝缘要求，避免强电串扰弱电信号回路。绿色端子座集中布置在板卡下方，为DC电源输入、DMX信号输入输出接口，信号接口预留端接匹配电阻的焊盘，可根据现场布线长度选择是否焊接，减少长距离传输下的信号反射问题。板卡中部的核心控制区域，将主控芯片、信号隔离芯片、驱动芯片集中布置，上方预留的黑色排针座为功能扩展接口，可外接状态指示板、手动强制触发模块，满足现场调试时的手动操作需求。

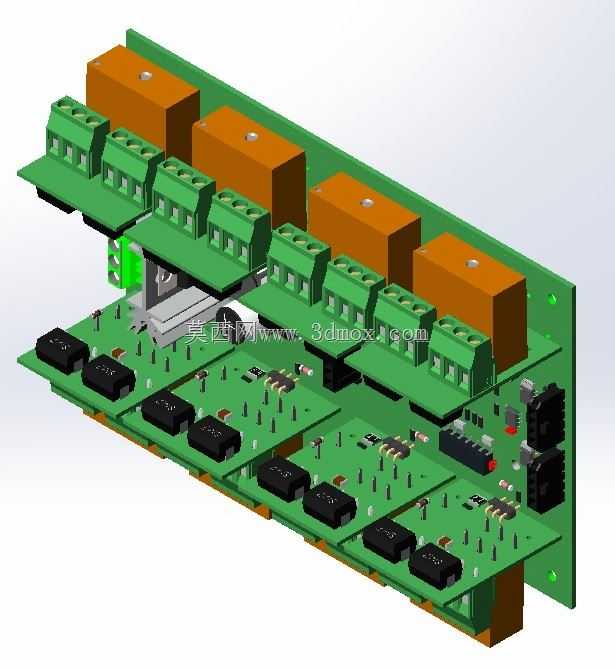

　　板载的散热结构针对晶闸管持续工作的发热场景设计，中部的金属散热片通过卡扣与功率器件贴合，无需额外螺丝固定，装配效率更高，散热片的高度控制在15mm以内，避免与上方安装的外壳或其他板卡产生干涉。两侧的继电器采用卧式布置，整体高度与散热片齐平，整板的最大厚度方向尺寸控制在22mm，可适配常规的DIN导轨安装外壳，安装孔位按照标准100mm间距的导轨盒尺寸设计，四个角的安装孔预留M3螺丝的沉头位置，安装后螺丝头不会突出板卡表面。

　　实际使用中，这款控制板可直接卡装在标准电气柜的DIN导轨上，强电接线端朝向柜内走线槽方向，弱电信号端朝向控台布线侧，强弱电走线无需交叉，减少现场施工的布线难度。板上的状态指示灯对应每路输出的工作状态，信号指示灯在DMX信号正常接入时常亮，信号丢失时闪烁，方便现场运维人员快速排查故障。电路设计上每路输出都设置了独立的阻容吸收回路，可吸收感性负载断开时的反向电动势，减少对触点和晶闸管的冲击，延长器件使用寿命，电源输入端设置了自恢复保险丝与防反接二极管，避免接线错误导致的板卡烧毁问题。

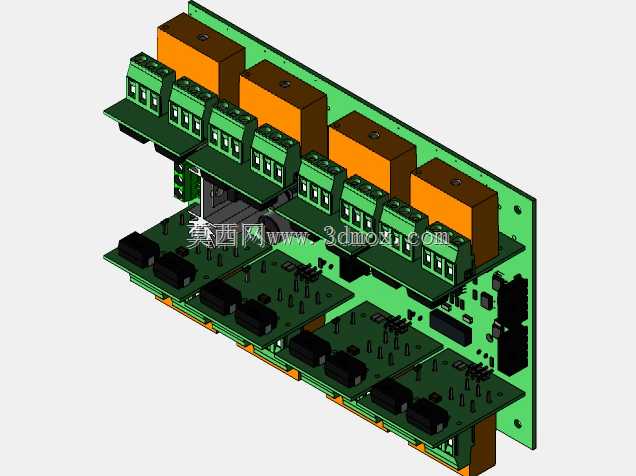

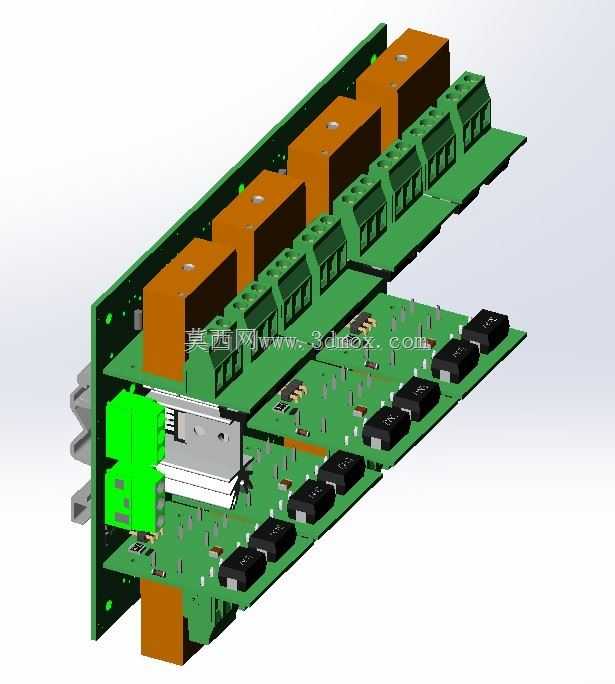

　　从建模细节来看，所有器件的尺寸都按照实际量产器件的规格书1:1还原，接线端子的接线口深度、螺丝孔位置都与实物一致，散热片的鳍片间距、卡扣结构都做了精准建模，可直接用于结构装配干涉检查，也可用于生产前的外壳适配验证，无需二次测量器件尺寸。板卡的边角做了R2的圆角处理，避免安装时划伤操作人员，板边的走线距离板边保留2mm的安全距离，满足PCB生产的工艺要求，不会出现板边露铜的问题。
