DIN导轨安装式8路DMX512信号控制模块

　　这款8通道DMX512控制模块，主要面向舞台灯光、景观亮化、商业照明的分布式控制场景设计，解决传统DMX设备布线复杂、通道扩展不便、信号抗干扰能力弱的现场痛点。在实际工程应用中，这类模块通常安装在照明配电箱内的标准DIN导轨上，作为DMX主控与终端灯具、负载之间的信号中继与功率输出节点，既可以接收主控台下发的DMX地址指令，也能通过级联端口向下延伸信号链路，单条链路最多可挂载32个同类节点，覆盖半径可达数百米，适配大型演出、楼宇亮化、主题乐园等多节点灯光控制需求。

　　从功能设计来看，模块每通道支持最大10A的通断能力，供电采用工业现场通用的24V直流输入，板载光电耦合器件实现输入输出侧的电气隔离，能有效切断现场强电回路、大功率灯具启停产生的浪涌干扰反向串入DMX信号总线，避免信号误触发、设备死机甚至主控端口烧毁的问题。信号输入与输出端口均做了阻抗匹配设计，内置信号放大电路，对长距离传输衰减的DMX差分信号进行整形放大，无需额外配置信号分离器即可实现链路级联，现场布线时仅需手拉手串联即可完成组网，大幅降低施工接线的复杂度。

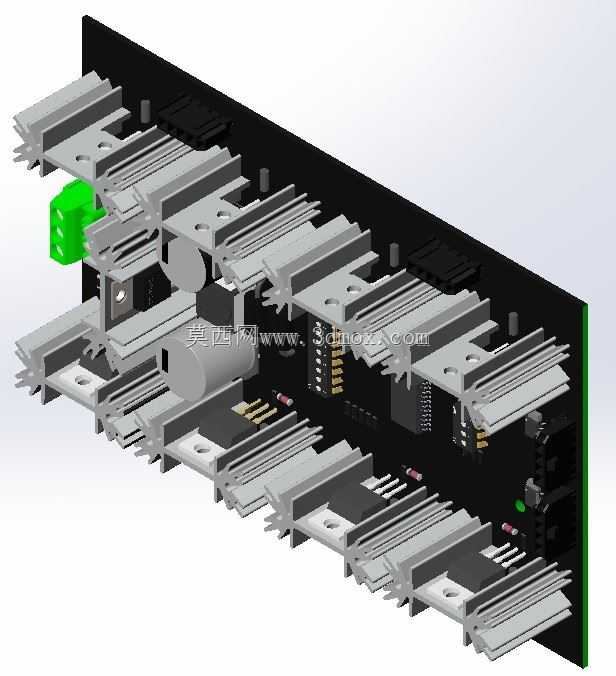

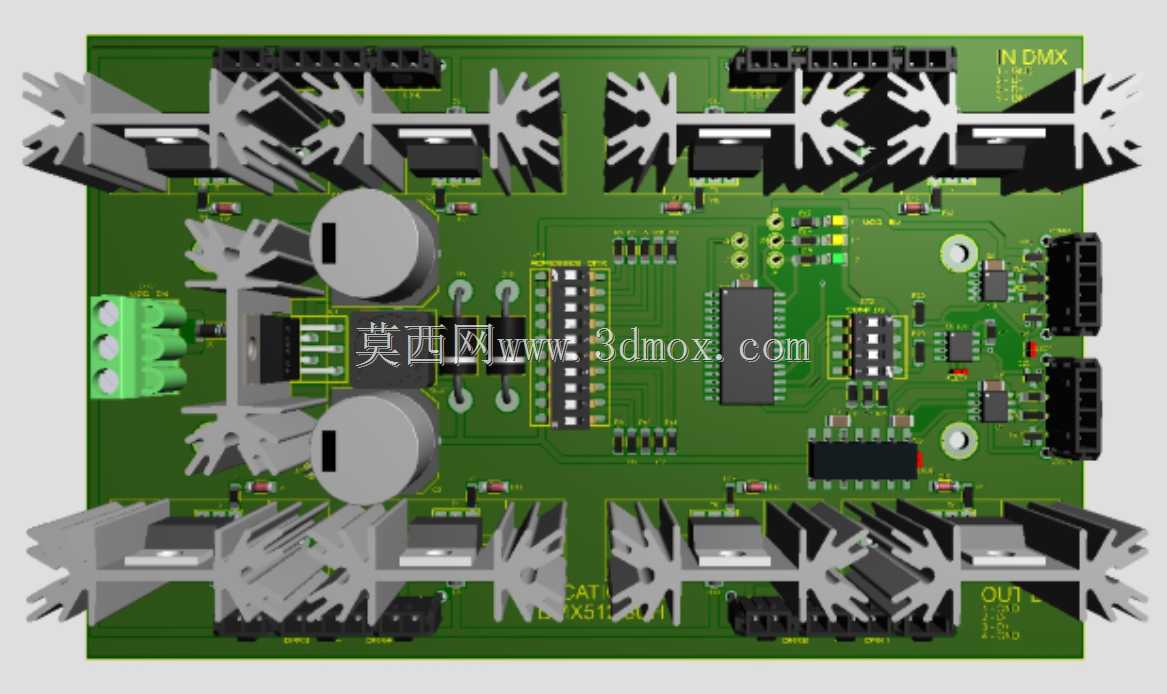

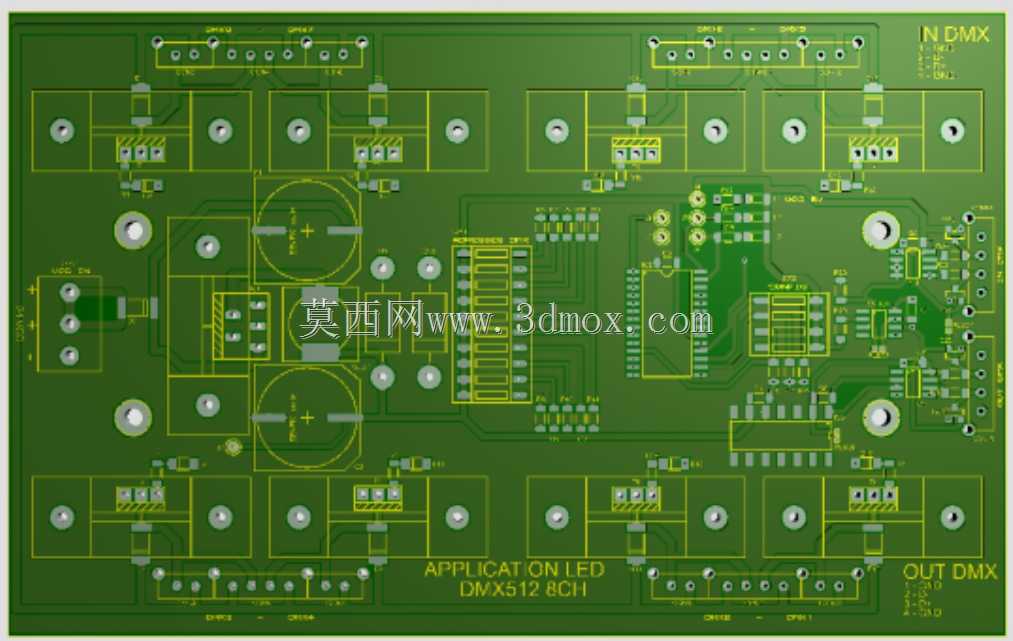

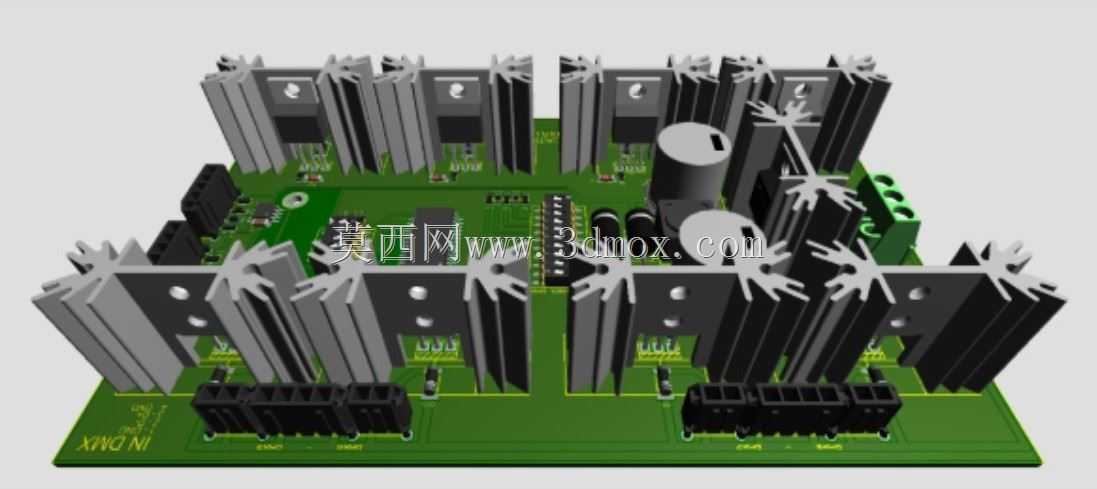

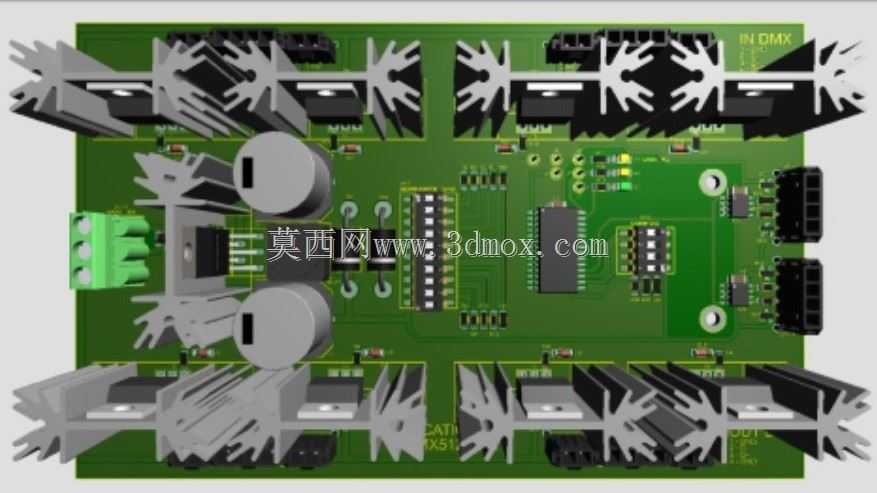

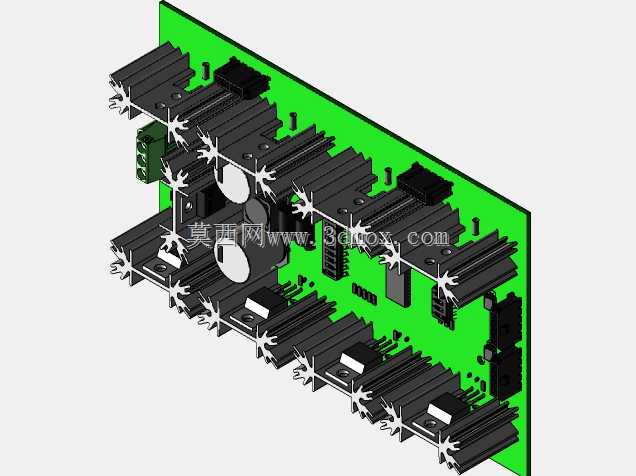

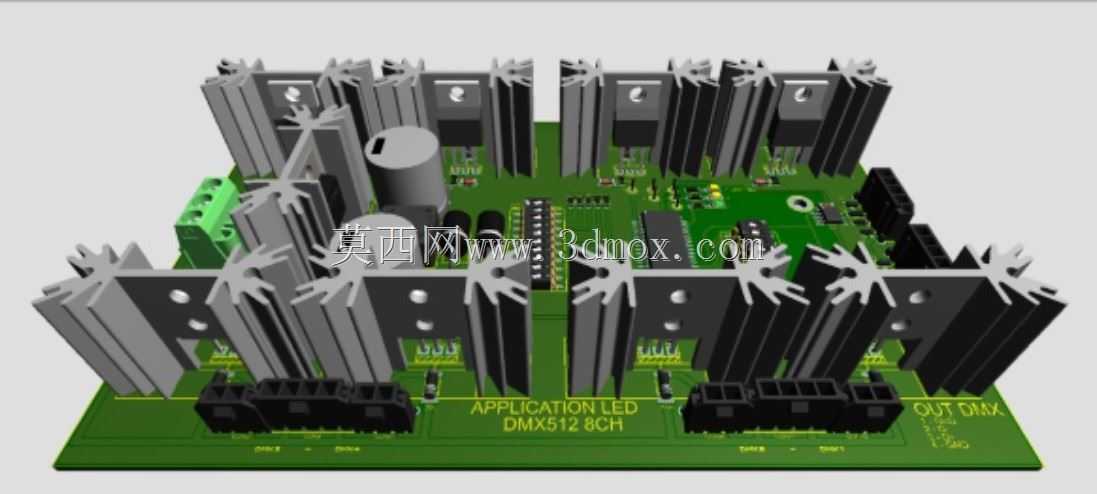

　　结构设计上，模块整体采用长条形板式布局，主体PCB边缘预留标准DIN导轨卡扣的安装孔位，可直接适配市面上主流的35mm宽度DIN导轨，安装后整体突出导轨表面的高度控制在合理范围，不会与配电箱内的断路器、接线端子等其他元器件产生干涉。板上每路输出回路对应独立的散热铝件，散热鳍片采用多齿开槽结构，在满负载连续通断工况下，能将功率器件的结温控制在额定范围内，避免长时间工作过热导致的触点粘连、器件失效问题。接线端子全部布置在PCB的同侧边缘，强电输出端子与弱电信号端子做了物理分区隔离，端子间距满足电气安全间隙要求，现场接线时强弱电走线分离，进一步降低干扰耦合的概率。

　　板上预留了地址拨码开关的安装位，可通过二进制拨码快速设置每台模块的DMX起始地址，无需额外软件配置，现场调试时可直接对照地址表快速完成设备编址。状态指示电路对应每通道输出与信号通信状态，调试人员可直接通过板载指示灯判断通道通断状态、信号是否正常接入，无需借助额外测试仪器即可快速排查接线故障。模块的级联端口采用标准的绿色插拔式接线端子，与行业通用的DMX总线接线规范兼容，现场更换设备时无需重新压接线缆，直接插拔端子即可完成替换，大幅缩短后期运维的停机时间。

　　在结构细节处理上，所有功率器件与散热铝件之间均涂覆导热硅脂，降低接触热阻，散热铝件通过绝缘柱与PCB固定，避免散热件带电引发的安全隐患。PCB板采用FR-4基材，铜厚满足大电流载流要求，大电流走线做了加宽加锡处理，满负载运行时走线温升控制在安全范围内。板载的电源回路做了防反接、过流保护设计，现场接线时即使出现电源正负极接反的误操作，也不会烧毁板上器件，提升现场施工的容错率。

　　这类模块在实际使用中，既可以控制常规的通断类灯光负载，也可以通过外接固态继电器扩展支持调光类设备的控制，适配不同类型的灯光负载需求。相比传统的集中式控制机柜，这种分布式导轨安装模块不需要占用额外的机柜安装空间，可就近布置在负载端的配电箱内，大幅缩短强电输出线缆的长度，降低线材成本与线路压降，同时减少强电长距离布线带来的干扰问题。
