面板安装式带保险丝插座开关结构设计

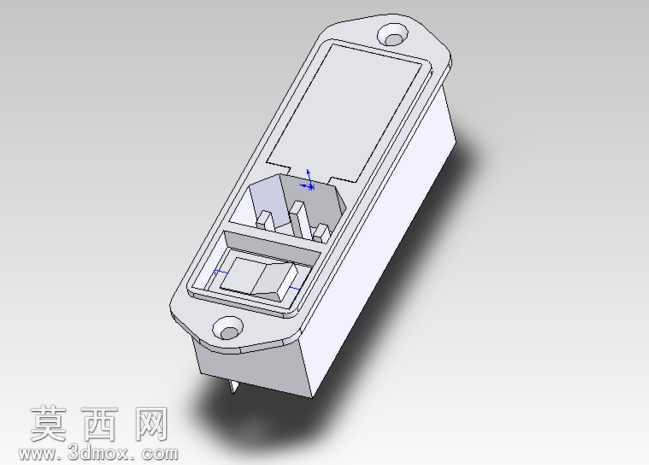

本作品为面板安装式带保险丝插座开关的三维结构设计，建模过程依托参数化三维设计环境完成，整体采用自顶向下的设计思路，先确定面板安装的整体外轮廓尺寸，匹配常规设备面板的开孔安装标准，两端预留带沉孔的固定耳结构，可通过螺丝直接将组件锁紧在设备面板上，安装后外露面与设备面板齐平，兼顾安装稳固性与外观整洁度。模型完整还原了产品的内部层级结构，从外到内依次包含嵌入式安装外壳、翻盖式防护上盖、保险丝安装腔、插座接触弹片组件、开关拨块结构，各部件之间的装配间隙经过合理预留，既保证各活动部件的运动顺畅，也避免间隙过大导致的结构松动。建模过程中对接触弹片做了细节还原，弹片的弯折角度、接触凸点位置都按照实际导电接触要求设计，保证插头插入时的接触可靠性；保险丝安装腔设置在翻盖下方，翻盖与壳体采用转轴连接，无需拆解整个插座即可更换保险丝，大幅提升后期维护的便捷性，翻盖边缘预留卡扣结构，闭合后可紧密贴合壳体，避免灰尘进入腔体内部。材质渲染阶段，外壳部分采用哑光阻燃工程塑料材质，调整材质的粗糙度参数还原塑料件的磨砂质感，内部导电弹片赋予锡磷青铜的金属材质，添加轻微的反射效果体现金属导电件的质感，固定螺丝采用镀锌钢材材质，还原标准五金件的外观特征。结构设计上充分考虑用电安全需求，将强电接触部分完全包裹在阻燃外壳内部，保险丝回路与插座回路做了结构分隔，避免保险丝熔断时的电弧影响其他部件，开关拨块的行程做了限位设计，拨动时具备清晰的档位反馈，整体结构紧凑，在有限的安装空间内集成了电源输入、开关控制、过载熔断保护三重功能，可直接用于各类小型用电设备的面板电源接口设计参考，各部件的尺寸参数都经过标准化校验，可直接对接后续的结构开模与生产验证环节。
