演出会展用两米铝合金桁架结构设计

　　在演出会展、商业活动搭建领域，桁架是临时支撑系统里的核心受力构件，这款两米长度的桁架结构，是针对中小型活动场景的快装支撑需求开发的标准化单元件。从实际工程应用来看，这类桁架最常出现在室内外小型演唱会、品牌快闪店搭建、展会展位特装、户外临时宣传点位的结构支撑场景中，既可以作为灯光、音响设备的挂载横梁，也能拼接组成背景架、龙门架、小型顶棚的支撑骨架，甚至在部分临时观礼台、通道护栏的搭建中，也会用到同规格的桁架单元作为受力主体。

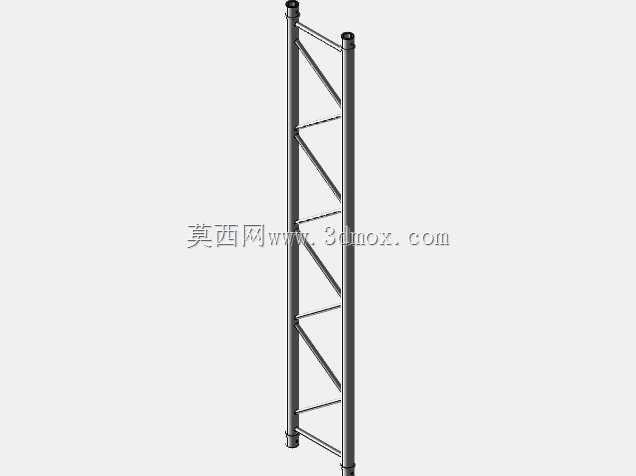

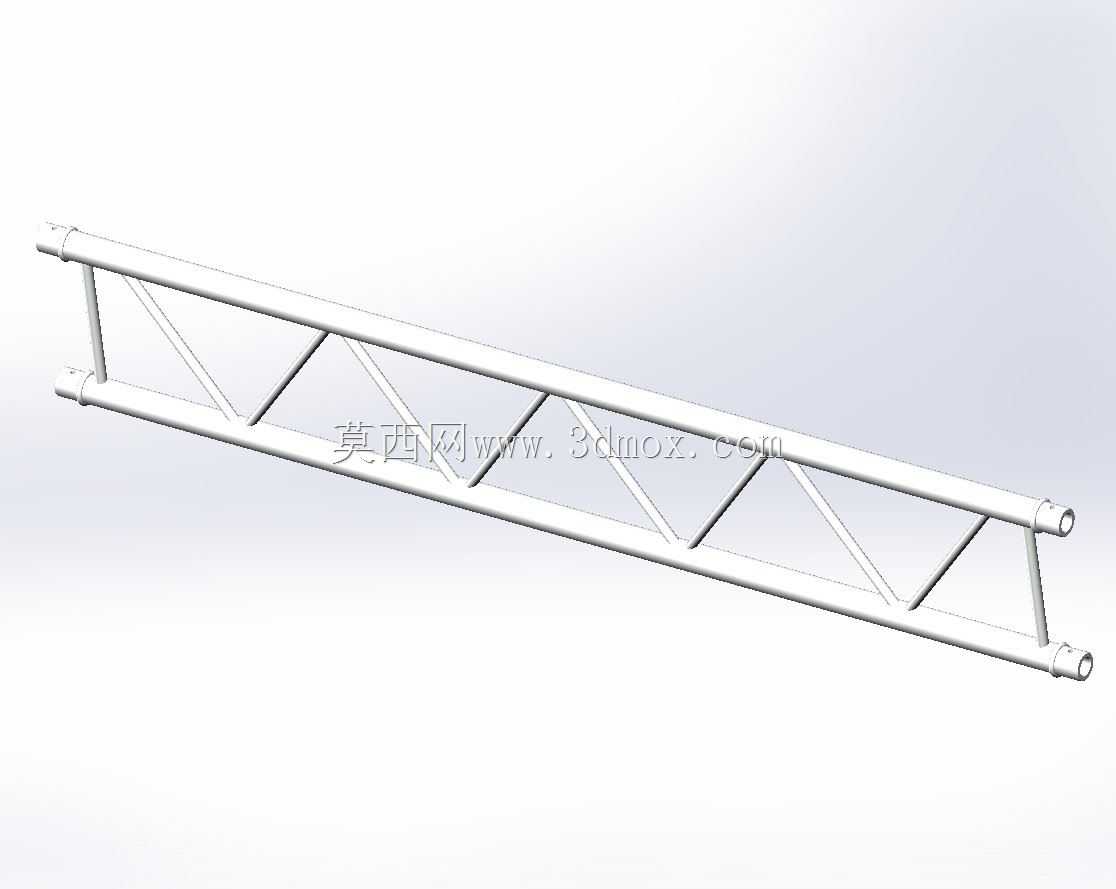

　　从结构设计思路来看，这款桁架采用了经典的三角腹杆排布形式，主弦杆采用圆管截面，上下两根主弦杆承担整体弯曲工况下的拉压应力，斜向腹杆按照固定节间距离排布，将主弦杆之间的区域分割为稳定的三角形单元，这种结构形式能在尽可能降低自重的前提下，最大化提升结构的抗扭、抗弯承载能力，避免大跨度挂载时出现侧向失稳或者过度下挠的问题。两端的连接端采用了同轴的圆管插接结构，安装时可以直接将相邻桁架的端管对齐插入，配合快装销钉就能完成锁紧，不需要额外的焊接或者螺栓紧固作业，能大幅缩短现场搭建的工时，适配活动搭建行业短周期、快周转的作业特性。

　　从外形尺寸与安装边界来看，这款桁架单节长度为2000mm，属于标准化的拼接单元，截面尺寸适配行业通用的连接配件，既可以单根作为短跨距的支撑横梁使用，也可以多根首尾拼接组成更长的梁体，还能通过转角接头、万向接头拼接成立体框架结构。安装过程中需要注意，单根桁架作为横梁水平挂载时，两端支撑点的跨距不能超过单节长度的1.5倍，挂载设备的总重量需要匹配桁架的额定承载值，避免集中荷载作用在桁架的腹杆位置，所有挂载点都需要固定在主弦杆上，防止局部应力过大造成腹杆变形。如果是作为竖向立柱使用，需要在底部搭配配套的底座，必要时加装斜向支撑来提升整体框架的抗侧倾能力，应对户外场景下的风载荷影响。

　　从实际使用的功能特性来看，这款桁架的圆管截面没有尖锐棱角，现场搭建作业时不容易划伤施工人员，表面做了氧化处理，能应对户外短期使用时的雨水、潮气侵蚀，不会出现短时间生锈掉漆的问题，重复周转使用的寿命更长。三角腹杆的排布密度经过优化，既不会因为腹杆过密增加不必要的自重，也不会因为腹杆间距过大导致主弦杆出现局部失稳，挂载灯光、音响等常规演出设备时，结构变形量控制在行业允许的范围内，不会因为桁架下挠造成设备挂载角度偏移，影响演出或者展示效果。

　　在结构建模过程中，所有杆件的连接位置都做了贴合实际焊接工艺的处理，主弦杆与腹杆的相贯线完全贴合，没有出现建模时常见的间隙或者面穿插问题，能直接导出用于工程算量、受力仿真的模型文件，也能作为参数化建模的基础模板，调整长度、截面参数后快速衍生出不同规格的桁架单元，适配不同场景的搭建需求。对于结构设计从业者来说，这类标准化桁架的模型可以直接纳入快装结构的构件库，在做临时搭建项目的结构方案时，不需要重复建模，直接调用就能快速拼装出整体框架方案，大幅提升方案设计的效率。在设备选型阶段，也可以通过模型直观核对桁架的连接尺寸、截面参数，确认和现有配件的适配性，避免采购回来的构件和现场已有配件不匹配，造成工期延误或者成本浪费。
