模块化铝合金桁架展台支撑结构设计

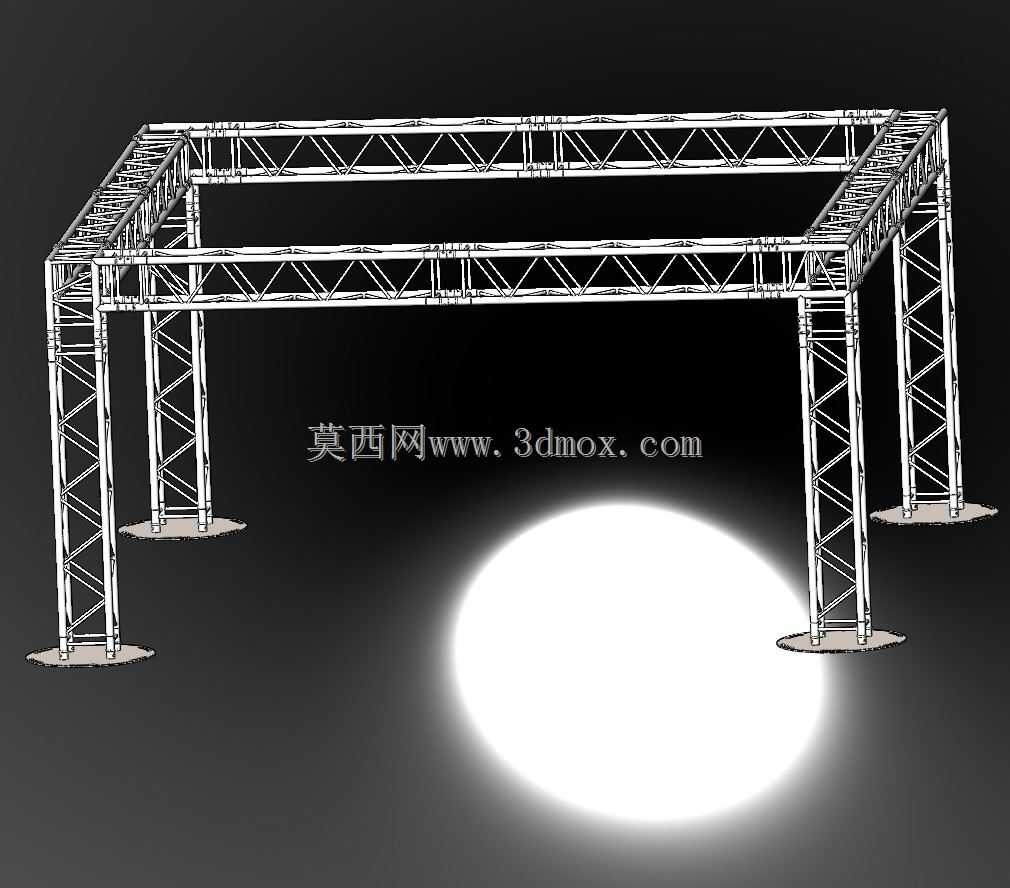

　　这套桁架结构主要面向商业展陈、临时活动搭建场景使用，常见于酒店宴会厅、会展中心室内展位、小型活动舞台的顶部支撑作业，可挂载灯光设备、宣传喷绘、装饰吊件，也可作为独立展位的框架主体包覆饰面形成封闭展示空间。从结构设计逻辑来看，整体采用矩形闭合框架布局，四根竖向立柱作为主要承重构件，底部配置圆形承重底座，增大与地面的接触面积，降低单位面积压强，避免对酒店地毯、会展地坪造成压损，同时底座通过快装销钉与立柱底端连接，无需焊接即可完成固定，适配临时搭建的快装快拆需求。顶部采用双层平行弦桁架排布，横向与纵向的桁架段通过专用角件对接，弦杆与腹杆采用三角形桁架受力形式，腹杆交错排布将竖向荷载均匀拆分传递至两侧弦杆，再沿竖向立柱传导至地面底座，

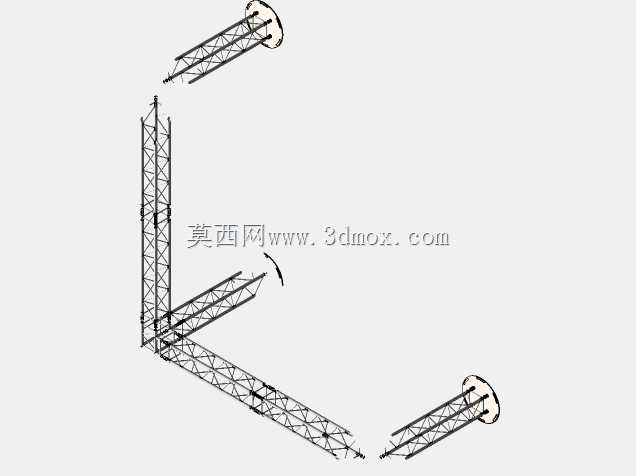

　　这种结构形式在保证整体架体抗扭、抗弯性能的同时，最大化降低了结构自重，减少人工搬运与搭建的劳动强度。设计过程中充分考虑了室内搭建的尺寸边界，架体整体净空高度满足成年人正常通行与展位内人员活动需求，顶部框架的外轮廓尺寸适配常规3*6米标准展位的搭建边界，不会超出展位划定的红线范围，同时各段桁架的单段长度控制在人工可搬运的范围内，无需大型吊装设备即可完成现场组装，适配酒店、会展中心等室内场地无大型吊装设备进场的作业条件。在连接节点设计上，所有杆件对接位置均采用锥头配合快装插销的结构，安装时仅需将插销插入对应锥孔后锁紧保险卡簧即可完成固定，无需额外螺栓紧固作业，单组架体的搭建时间可控制在2小时以内，大幅压缩现场搭建的工期。

　　竖向立柱与顶部桁架的连接位置采用直角转接件，转接件同时承接两个方向的水平桁架端部荷载，通过三面抱箍的形式与立柱卡接，避免节点位置出现应力集中导致的架体失稳。考虑到室内活动的挂载需求，顶部桁架的下弦杆预留了标准挂件接口，可直接卡扣灯光挂钩、喷绘吊码等常用展陈配件，无需现场钻孔焊接，不会破坏桁架表面的防腐涂层，也避免了现场动火作业的消防风险。底座采用加厚钢板冲压成型，底面粘贴防滑橡胶垫，既可以增大与光滑地面的摩擦力，防止架体受水平荷载出现滑移，也可以避免金属底座直接接触地面造成地坪划伤。这套结构在实际使用中可根据场地尺寸灵活调整，通过增减桁架段的数量可适配不同大小的展位或舞台尺寸，所有杆件均采用标准化模数设计，

　　不同批次的同规格杆件可通用互换，降低了租赁使用过程中的配件储备成本。从受力验算角度，竖向立柱的长细比控制在安全范围内，在常规挂载灯光、喷绘的荷载条件下，架体的竖向变形量满足展陈搭建的精度要求，不会出现明显的下挠变形，同时整体结构的水平抗侧力能力可适配室内常规空调送风、人员轻微触碰的水平荷载，无需额外设置缆风绳固定，不会占用展位内部的有效使用空间。在表面处理上，所有金属杆件均采用银白阳极氧化处理，既保留了铝合金的金属质感适配各类展陈风格，也具备良好的抗锈蚀能力，在室内常规环境下长期重复使用不会出现表面锈蚀掉漆的问题，降低了日常维护的成本。
